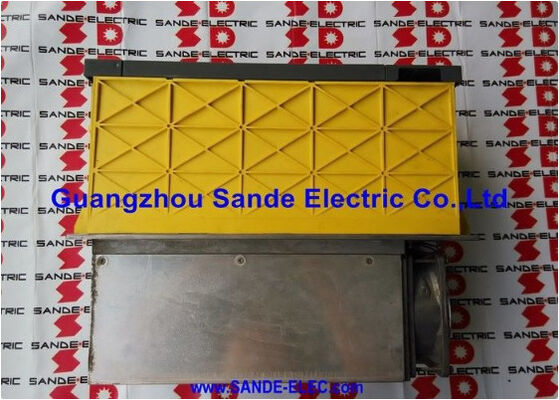

Модуль шпиндельного усилителя FANUC A06B-6121-H006#H570 Alpha i — SPM-5.5HVi, платформа 400 В, интерфейс типа A

Каждый обрабатывающий центр с ЧПУ имеет две принципиально разные категории движения: сервоприводы, которые позиционируют заготовку и инструмент с микронной точностью, и шпиндель, который фактически выполняет резку. Эти задачи требуют разных архитектур усилителей. Сервоприводы в системе FANUC 400 В — модули серии A06B-6127 — отвечают за позиционирование. A06B-6121-H006#H570 отвечает за шпиндель, и это различие имеет значение с первого подключения.

Обозначенный как SPM-5.5HVi в семействе шпиндельных усилителей FANUC Alpha i HV, этот модуль управляет шпиндельным двигателем класса 400 В, управляя скоростью, крутящим моментом и ориентацией в циклах сверления, фрезерования, нарезания резьбы и жесткого нарезания резьбы. Это модель с наименьшей мощностью в линейке шпиндельных усилителей 6121 HV — и для компактных обрабатывающих центров и небольших вертикальных фрезерных станков, работающих на инфраструктуре 400 В, это правильный выбор.

Мы предлагаем A06B-6121-H006#H570 в новом и бывшем в употреблении (проверенном) состоянии, готовые к отправке по всему миру в течение 0–3 рабочих дней.

Шпиндель против сервопривода: почему этот модуль отличается

Все предыдущие обсуждения модулей сервоприводов относятся к линейным и поворотным осям с управлением положением — где привод получает обратную связь от энкодера и удерживает заданное положение. Шпиндельный усилитель большую часть времени работает в принципиально другом режиме управления: управление скоростью, где команда — это обороты в минуту, а цель — поддержание скорости резания при изменяющейся нагрузке от стружки, а не удержание фиксированного положения.

Бывают моменты, когда шпиндель переходит в режим управления положением — наиболее заметно во время жесткого нарезания резьбы, когда ЧПУ синхронизирует угол шпинделя с подачей по оси Z с фиксированным шагом резьбы. В этом режиме энкодер положения шпиндельного двигателя становится активным, и SPM ведет себя больше как сервопривод. Но для стандартной резки он управляет двигателем на заданной скорости при непредсказуемых изменениях механической нагрузки, и задача усилителя — подача крутящего момента, а не точность позиционирования.

Это операционное различие означает, что SPM-5.5HVi имеет собственную систему сигнализации, собственный набор параметров (параметры шпинделя, отдельные от параметров сервопривода в ЧПУ) и собственный диагностический дисплей. При возникновении неисправности шпинделя она отображается на светодиодном дисплее шпиндельного усилителя и соответствует кодам сигнализации шпинделя в ЧПУ, а не таблице сигнализации сервопривода.

Суффикс #H570: что он означает и почему это важно

Полный номер детали — A06B-6121-H006**#H570** — и суффикс после знака # — это не код партии или идентификатор незначительной ревизии. Он указывает тип интерфейса.

Среди наиболее распространенных вариантов в семействе 6121 SPM-5.5HVi:

• #H550 — интерфейс типа A (более ранняя версия)
• #H570 — интерфейс типа A (текущая/стандартная версия)
• #H571 — интерфейс типа B

Тип A и Тип B относятся к интерфейсу разъема управляющего кабеля между шпиндельным усилителем и платой управления шпинделем ЧПУ. Тип A использует схему разъемов JYA2/JYA3; Тип B использует другую конфигурацию. Они физически несовместимы — разъемы отличаются. Заказ неправильного суффикса означает, что устройство не может быть подключено без переделки проводки.

При замене вышедшего из строя A06B-6121-H006#H570 замена также должна быть #H570 (или подтвержденной совместимой ревизии). Не заменяйте #H550 или #H571 без проверки в документации вашей машины, что кабель и конфигурация ЧПУ совместимы.

Технические характеристики

Место SPM-5.5HVi в семействе шпинделей 6121

Серия 6121 охватывает весь спектр шпиндельных приводов 400 В, используемых на платформе FANUC Alpha i HV — от самых маленьких шпинделей обрабатывающих центров до больших горизонтальных обрабатывающих центров с мощными шпинделями. Номинальные значения мощности масштабируются следующим образом: SPM-5.5HVi (H006), SPM-11HVi (H011), SPM-15HVi (H015), SPM-30HVi (H030), SPM-45HVi (H045), SPM-75HVi (H075) и SPM-100HVi (H100).

H006 мощностью 5,5 кВт занимает начальную позицию. Он подходит для вертикальных обрабатывающих центров со шпиндельными двигателями меньшего диапазона Alpha i HV — как правило, для станков со скоростью вращения шпинделя до 10 000 об/мин и выше и основным шпиндельным двигателем мощностью 5–7 кВт в непрерывном режиме. Более крупные станки с более мощными шпинделями требуют шпиндельных модулей SPM с более высоким рейтингом; модуль мощностью 5,5 кВт не может заменить применение мощностью 11 кВт или 15 кВт без риска тепловой перегрузки усилителя во время интенсивных циклов резки.

Обзор вариантов состояния

Новые устройства являются оригинальной продукцией FANUC, неиспользованными, с гарантией 12 месяцев с нашего склада. Для предприятий, где время простоя шпинделя влечет за собой значительные производственные затраты, новое устройство устраняет любую неопределенность в отношении истории обслуживания модуля.

Б/у (проверенные) устройства имеют гарантию 3 месяца и представляют собой практичный вариант, когда бюджет является основным ограничением. Шпиндельный усилитель на обрабатывающем центре обычно работает при умеренной нагрузке в большинстве циклов резки — хорошо обслуживаемое б/у устройство является жизнеспособным рабочим запасным вариантом. Оба состояния поставляются в оригинальной упаковке.

Свяжитесь с нами, чтобы подтвердить наличие на складе перед заказом, так как наличие конкретных типов состояния колеблется.

Заказ, оплата и доставка

Доставка по всему миру через DHL и FedEx, как правило, в течение 0–3 рабочих дней после подтверждения оплаты. Заказы из нескольких позиций имеют право на комбинированную доставку.

Варианты оплаты:

• Банковский перевод (T/T) — принимается для всех сумм заказов
• PayPal — для заказов до 500 долларов США
• Western Union — принимается для всех сумм заказов

Импортные пошлины и местные налоги являются ответственностью покупателя. Запросите у нас расчет стоимости доставки, если вашей страны нет в списке при оформлении заказа.

Гарантия и возврат

Возврат принимается, если устройства прибывают поврежденными, неполными или не соответствующими описанию — или оказываются неработоспособными в течение 4 дней с момента получения. Оригинальное состояние и гарантийная этикетка должны быть неповрежденными. Стоимость обратной доставки оплачивается покупателем.

Отказы из-за неправильной проводки, подключения несовместимого типа интерфейса, несоответствия шпиндельного двигателя или физического повреждения после доставки не покрываются гарантией.

Часто задаваемые вопросы

В1: В чем практическое отличие между блоками SPM (модуль шпинделя) и SVM (сервомодуль) в одном и том же шкафу 6127 или 6121?

SPM управляет режущим шпинделем станка, а SVM — осями позиционирования (X, Y, Z и любыми дополнительными сервоосями). Основная задача шпинделя во время резки — поддержание заданной скорости вращения при изменяющейся нагрузке резания — задача управления скоростью с регулированием крутящего момента. Оси SVM поддерживают заданные положения — задача непрерывного замкнутого контура с обратной связью по положению. Оба используют связь FSSB с ЧПУ в поколении 30i/31i, но они работают под отдельными наборами параметров, сообщают в отдельные таблицы сигнализации и имеют разные диагностические дисплеи. Они не взаимозаменяемы. Если на вашем станке отображается сигнализация шпинделя, то объектом исследования является модуль SPM и связанный с ним двигатель и кабели обратной связи, а не модули сервопривода.

В2: На моем станке отображается сигнализация шпинделя SP9030 или аналогичная — означает ли это, что модуль SPM вышел из строя?

Не обязательно. Сигнализация шпинделя в системе FANUC 30i/31i может исходить от самого оборудования SPM, от обмоток или подшипников шпиндельного двигателя, от датчика обратной связи по скорости (энкодер или импульсный генератор на шпиндель-двигателе) или от интерфейсного кабеля между ЧПУ и SPM. Прежде чем делать вывод о выходе усилителя из строя, проверьте, свободно ли вращается шпиндельный двигатель вручную (состояние подшипников), исправна ли обратная связь датчика скорости (проверьте кабель и разъем с обоих концов) и появляется ли сигнализация при включении питания без команды движения (что больше указывает на усилитель или его связь) по сравнению с нагрузкой (что может указывать на проблемы с двигателем или механикой). Неисправность IPM или сигнализация перегрузки по току во время резки более прямо указывают на отказ оборудования усилителя, чем сигнализация датчика или ошибка энкодера.

В3: Можно ли заменить A06B-6121-H006#H570 (Тип A) на A06B-6121-H006#H571 (Тип B), если #H570 недоступен?

Не без замены кабеля. Суффиксы #H570 и #H571 обозначают варианты интерфейса типа A и типа B соответственно. Тип A использует одну схему разъемов для кабеля управляющего сигнала между платой шпинделя ЧПУ и SPM; Тип B использует физически другую конфигурацию. Переключение между типами требует переделки проводки или замены управляющего кабеля и подтверждения соответствия настройки интерфейса шпиндельного усилителя ЧПУ. Это возможно сделать, но это не прямая замена «подключи и работай». Если ваш оригинальный модуль — #H570, а давление из-за простоя велико, поиск другого #H570 — самый быстрый путь к восстановлению работы.

В4: Какие шпиндельные двигатели может приводить в действие SPM-5.5HVi?

Модуль 5.5HVi предназначен для шпиндельных двигателей FANUC серии Alpha i HV, работающих на платформе 400 В. Номинальный выходной ток 14 А при максимальном выходном напряжении 480 В определяет рабочий диапазон совместимости с двигателем. Предполагается использование конкретных шпиндельных двигателей Alpha в меньшем диапазоне HV — подходящих для компактных обрабатывающих центров с номинальной мощностью шпинделя в классе 5–7 кВт. Точная совместимость модели двигателя для вашего станка была определена на этапе сборки станка и записана в параметрах шпинделя (особенно в настройке модели шпиндельного двигателя в ЧПУ). Если у вас есть резервная копия оригинальных параметров станка, там указан номер типа двигателя. Соответствие заменяемого SPM той же спецификации двигателя имеет решающее значение — SPM с недостаточным рейтингом для шпиндельного двигателя будет перегреваться во время интенсивных циклов резки.

В5: Необходимо ли инициализировать или повторно настраивать параметры шпинделя после замены модуля SPM?

Сами параметры шпинделя находятся в памяти ЧПУ, а не в модуле SPM, поэтому они не теряются при замене усилителя. Однако после установки нового или заменяемого SPM рекомендуется убедиться, что шпиндель правильно работает в своем диапазоне скоростей и в цикле жесткого нарезания резьбы перед возвращением станка в производство. В некоторых случаях, особенно если заменяемое устройство имеет другую аппаратную ревизию, могут быть рекомендованы незначительные корректировки параметров. Самый важный шаг перед любой заменой оборудования — это резервное копирование полного файла параметров ЧПУ, включая параметры шпинделя, чтобы в случае необходимости повторной инициализации станка по какой-либо причине все исходные настройки могли быть восстановлены без опоры на память или неполную документацию.
