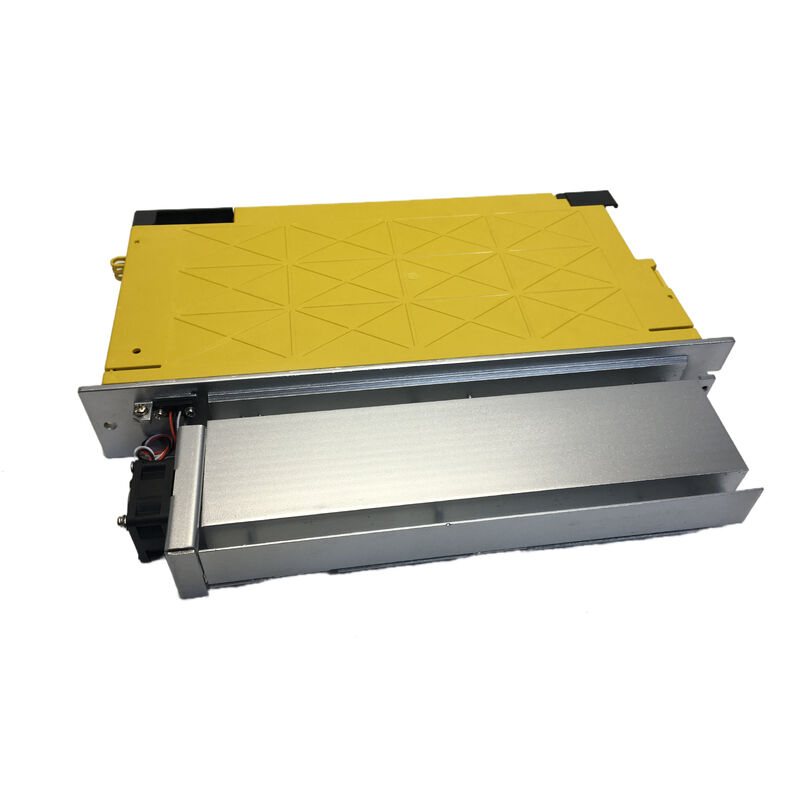

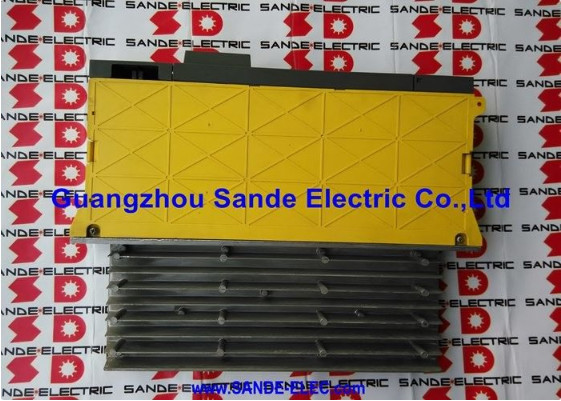

Сервоусилитель FANUC A06B-6114-H304

Серия Alpha i | SVM3-20/20/40i | Трехосевой | Интерфейс FSSB | 9,5 кВт

Три оси, один модуль, никаких компромиссов

Запуск трех сервоосей от одного модуля привода — элегантное решение: меньше места в шкафу, меньше силовых подключений, меньше потенциальных точек отказа в межмодульной проводке. FANUC A06B-6114-H304 — это самый крупный трехполюсный сервоусилительный модуль серии Alpha i, SVM3-20/20/40i, и он является предпочтительным вариантом, когда две меньшие оси и одна ось с более высоким током должны использовать один компактный корпус в стеке приводов FANUC.

Этот модуль относится к поколению усилителей Alpha i серии A06B-6114 — к i-серии после 2004 года, которая заменила модули FSSB Alpha первого поколения — и подключается к ЧПУ FANUC через оптоволоконную связь FSSB (Fanuc Servo Serial Bus). Он используется в обрабатывающих центрах, токарных центрах, электроэрозионных станках и роботизированных системах, построенных на базе семейств ЧПУ FANUC 0i, 16i, 18i, 21i, 30i, 31i и 32i.

Технические характеристики

Архитектура тока 20/20/40 — практическое значение

Обозначение «20/20/40» в названии модуля полностью описывает нагрузку. Две оси используют идентичные транзисторные модули на 20 А, каждый из которых обеспечивает непрерывный номинальный выходной ток 6,5 А, в то время как третья ось оснащена транзисторным модулем на 50 А и номинальным выходным током 13 А. Эта асимметричная конфигурация является преднамеренной. В типичном трехполюсном обрабатывающем центре два меньших канала обслуживают оси с меньшей нагрузкой (обычно X и Y), в то время как более крупная ось N приводит в движение более тяжелую ось, такую как Z, которая должна преодолевать силу тяжести и вес инструмента при полной нагрузке резания.

Производители станков и специалисты по модернизации ЧПУ регулярно выбирают H304 вместо более мелкого SVM3-20/20/20i (A06B-6114-H303) именно тогда, когда одна ось в трехполюсной группе постоянно работает при более высоком требовании к крутящему моменту. Правильное назначение каналов тока — подключение оси с большей нагрузкой к каналу N — является одним из первых шагов ввода в эксплуатацию, который определяет, будет ли модуль работать в пределах своего теплового режима в течение смены.

FSSB: почему оптоволоконная связь меняет шкаф привода

Оптоволоконная сервошина FANUC — это не просто другой разъем, это принципиально иной подход к пути передачи сигнала между контроллером ЧПУ и модулем привода.

Традиционная проводка сервоинтерфейса передает высокоскоростные цифровые команды положения и скорости по медным сигнальным кабелям, проложенным рядом с силовыми кабелями двигателя высокой мощности. Такая физическая близость создает возможности для наводки шума, которая проявляется в виде ошибок слежения, аварийных сигналов энкодера и прерывистых отказов оси, которые чрезвычайно трудно отследить и устранить.

FSSB заменяет медный сигнальный путь оптоволокном. Свет не подвержен электромагнитным помехам — шкаф привода может передавать киловатты коммутируемого тока двигателя по соседним кабельным трассам без риска попадания этого шума в управляющие сигналы. Результатом является сервосистема, которая работает чисто в электромагнитно враждебных средах: рядом с приводами шпинделя, рядом со сварочным оборудованием, в одном шкафу с частотными преобразователями.

Оптоволоконное соединение также поддерживает высокоскоростное управление скоростью FANUC (HRV) — функцию на уровне прошивки, которая увеличивает частоту дискретизации контура скорости и сужает полосу пропускания управления скоростью. HRV становится доступным после установления соединения FSSB с правильным циклом связи.

Совместимые ЧПУ

A06B-6114-H304 документирован в таблицах конфигурации сервоусилителей FSSB FANUC для использования со следующими сериями ЧПУ:

• FANUC Series 0i (все варианты, включая 0i-MB, 0i-MD, 0i-MF)
• FANUC Series 15i
• FANUC Series 16i / 160i
• FANUC Series 18i / 180i
• FANUC Series 21i / 210i
• FANUC Series 30i / 300i / 300is
• FANUC Series 31i / 310i / 310is
• FANUC Series 32i / 320i / 320is
• Контроллеры роботов FANUC (R-30iA и совместимые поколения)

Модуль также поддерживает серводвигатели FANUC серии Beta на каналах L и M, согласно руководству по описанию серводвигателей серии Beta (B-65232EN). Для двигателей серии Alpha i на всех трех каналах, включая αi4/4000 до αi8/3000i, H304 является стандартным соответствием.

Внутри модуля: что подлежит обслуживанию

A06B-6114-H304 — это один корпус, содержащий две отдельные платы, плюс силовой блок. Плата проводки (A16B-2203-0680) отвечает за силовой интерфейс; плата управления FSSB (A16B-2101-004x) управляет оптоволоконной связью и логикой управления осями. Ни одна из печатных плат не доступна как отдельная запасная часть — они являются неотъемлемой частью модуля.

Что доступно отдельно и подлежит обслуживанию без полной замены модуля:Отдельные IGBT-транзисторные модули (блоки на 20 А и 50 А)

• Внутренний вентилятор охлаждения
• Аккумуляторная батарея (для сохранения положения абсолютного энкодера)
• Предохранители оси
• Для большинства отказов в полевых условиях — выход из строя одного транзисторного модуля из-за неисправности двигателя, деградация вентилятора охлаждения — компонентный ремонт возможен и экономически выгоден. Полные отказы плат обычно делают экономически целесообразным обмен или полную модернизацию модуля.

Примечание о варианте с суффиксом #N

A06B-6114-H304#N — это тот же модуль с немного отличающимся суффиксом, указывающим на деталь конфигурации (обычно связанную с типом разъема обратной связи или конфигурацией резервного питания для энкодера). Для целей заказа и совместимости базовый H304 и H304#N функционально эквивалентны во всех поддерживаемых семействах ЧПУ.

Часто задаваемые вопросы

В1: В чем разница между A06B-6114-H304 и A06B-6117-H304?

Оба являются трехполюсными модулями SVM3-20/20/40i Alpha i с идентичными номинальными токами и одинаковым интерфейсом FSSB. Различие заключается в поколении платы управления: серия A06B-6114 использует стандартную плату управления Alpha i, в то время как серия A06B-6117 оснащена платой управления с поддержкой HRV (High Resolution Velocity control) (A20B-2101-004x). Плата HRV поддерживает более узкую полосу пропускания контура скорости для приложений, требующих очень плавного движения на низких скоростях. Для большинства стандартных приложений обработки на станках с ЧПУ H304 и H317 работают одинаково — HRV становится значимым в основном в приложениях высокоточного контурного фрезерования и шлифования.

В2: Можно ли использовать A06B-6114-H304 со старыми ЧПУ FANUC Alpha (не i-серии)?

Нет. Серия A06B-6114 использует оптоволоконную связь FSSB, которая требует ЧПУ с поддержкой FSSB. Старые ЧПУ серии Alpha, использующие медный интерфейс типа A или B, не могут обмениваться данными с модулями FSSB. Если станок оснащен старым ЧПУ FANUC, правильным поколением усилителя является серия A06B-6079 (интерфейс типа A) или A06B-6080 (интерфейс типа B), а не 6114.

В3: Необходимо подключить все три оси — можно ли оставить неиспользуемые каналы оси неподключенными?

Это зависит от конфигурации станка. Если от трехполюсного модуля требуются только две оси, настройки параметров FANUC должны правильно отражать, какие оси активны. Оставление канала полностью неподключенным без соответствующей настройки параметров может привести к ошибкам оси при включении питания. На практике модуль обычно используется в станках, которым действительно требуются три оси от одного модуля; использование двухполюсного модуля для двухполюсной задачи является более простым решением, если третий канал никогда не требуется.

В4: Что обычно приводит к отказу этого модуля и стоит ли ремонт?

Наиболее распространенные причины отказа — повреждение транзисторных модулей (вызванное короткими замыканиями двигателя, событиями перегрузки по току или неисправностями обмоток двигателя) и отказ вентилятора охлаждения, приводящий к термическому повреждению. Отказы транзисторов подлежат ремонту на компонентном уровне, что значительно дешевле замены модуля. Отказы вентилятора, если их обнаружить на ранней стадии, являются простыми заменами, которые предотвращают термическое повреждение, делающее модуль неремонтопригодным. Ошибки, связанные с аккумулятором энкодера, являются элементами обслуживания, а не отказами — резервный аккумулятор следует заменять по графику, а не реактивно.

В5: Модуль указан как снятый с производства — насколько сложно его найти?

FANUC официально сняла с производства серию A06B-6114, но установленная база достаточно велика, чтобы здоровый вторичный рынок продолжал поставлять как новые со склада, так и сертифицированные восстановленные устройства. Программы обмена, когда неисправное устройство отправляется, а взамен возвращается протестированное восстановленное устройство, являются наиболее распространенным способом приобретения и обычно имеют 12-месячную гарантию. Сроки поставки от авторитетных специалистов по запчастям для ЧПУ для этой модели, как правило, коротки из-за устойчивого спроса.
