Водитель мотора сервопривода
>
|
| Место происхождения | Япония |
| Фирменное наименование | FANUC |
| Сертификация | CE ROHS |
| Номер модели | A06B-6114-H207 |

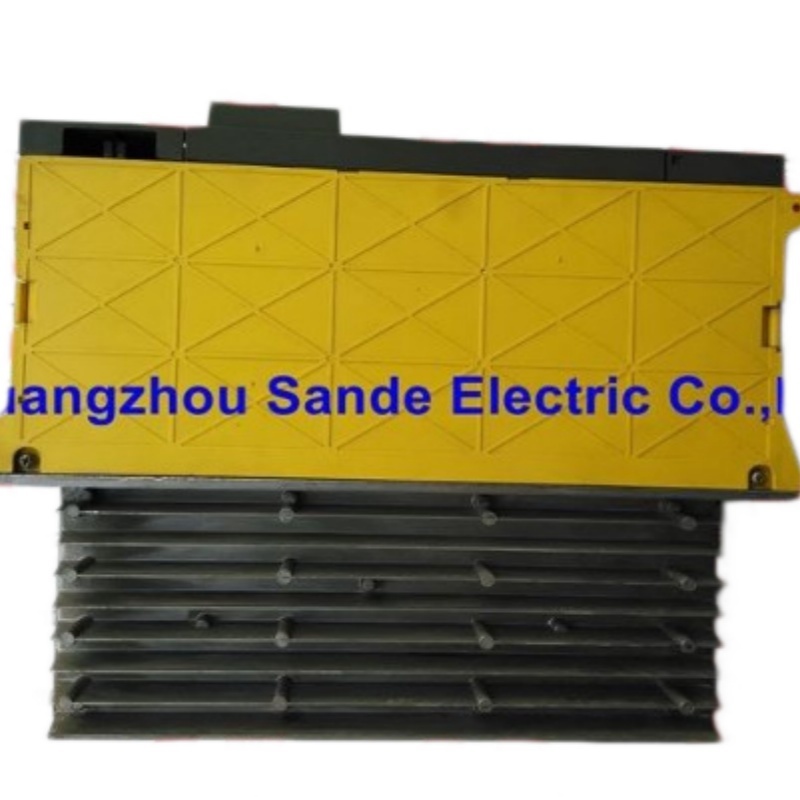

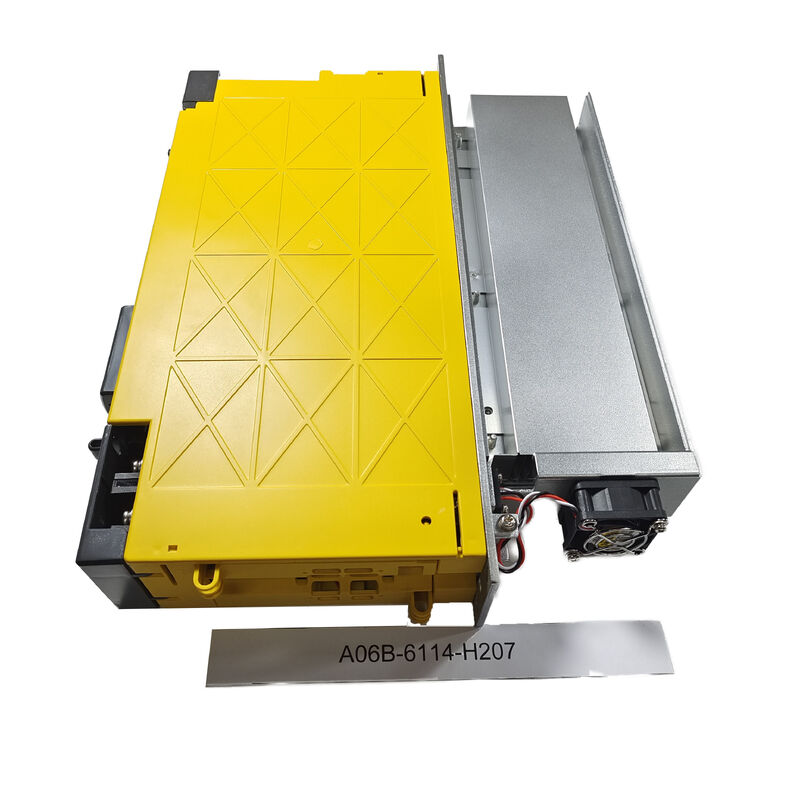

Модуль A06B-6114-H207 представляет собой 2-осевой сервоусилитель FANUC Alpha i, идентифицированный в линейке усилителей αi как αi SV 40/40, соответствующий классу SVM2-40/40i.
Он относится к серии с входным напряжением 200 В и используется с ЧПУ серии i (модель B) через интерфейс FSSB, что ставит его в центр модульной архитектуры сервоприводов αi для управления станками.
Эта модель обычно выбирается, когда станку требуется истинный двух-осевой усилитель в сбалансированном токовом классе 40/40, а не комбинация смешанных осей. В практической сервисной работе это имеет значение, поскольку H207 является не просто похожим модулем привода; это определенный двух-осевой усилитель с равной токовой нагрузкой на обоих каналах L и M.
Это делает его особенно полезным там, где первоначальная конструкция станка зависит от сохранения согласованной двух-осевой структуры сервопривода без изменения компоновки шкафа или электрического баланса со стороны оси.
В описаниях FANUC αi этот усилитель также относится к группе модулей шириной 60 мм с внешним оребрением, с сборочным чертежом 2, вырезом в панели 2 и зоной обслуживания 1.
Для покупателей и сервисных бригад это ценно, поскольку правильное электрическое согласование — это только часть работы; замена также должна чисто вписываться в оригинальный корпус и систему охлаждения.
| Параметр | Значение |
|---|---|
| Номер детали | A06B-6114-H207 |
| Производитель | FANUC |
| Тип продукта | Сервоусилитель |
| Серия | Alpha i |
| Класс модели | αi SV 40/40 |
| Обозначение SVM | SVM2-40/40i |
| Конфигурация осей | 2-осевой |
| Входная серия | Серия с входным напряжением 200 В |
| Применимое ЧПУ | ЧПУ серии i (модель B) с интерфейсом FSSB |
| Метод управления силовой цепью | ШИМ-управление синусоидальной волной с транзисторным (IGBT) мостом |
| Номинальный выходной ток оси L | 13 А (среднеквадр.) |
| Номинальный предел тока оси L | 40 А (пик.) |
| Номинальный выходной ток оси M | 13 А (среднеквадр.) |
| Номинальный предел тока оси M | 40 А (пик.) |
| Класс корпуса | Шириной 60 мм |
| Внешнее оребрение | С внешним оребрением |
| Сборочный чертеж | 2 |
| Вырез в панели | 2 |
| Зона обслуживания | 1 |
| Источник питания силовой цепи | Трехфазное 200-240 В переменного тока |
| Источник питания цепи управления | Однофазное 200-240 В переменного тока |
| Допустимое отклонение напряжения | -15% до +10% |
В1: Что именно представляет собой A06B-6114-H207 в линейке FANUC?
Это 2-осевой сервоусилитель Alpha i, который FANUC идентифицирует как αi SV 40/40 в руководстве по запуску и SVM2-40/40i в руководстве по описанию.
Это означает, что устройство предназначено для управления двумя сервоосями от одного корпуса усилителя, а не одной или тремя. Для замены это различие имеет значение, поскольку количество осей является одной из основных проверок совместимости.
В2: Каков токовый класс этого усилителя?
Таблица спецификаций SVM от FANUC показывает ось L при 13 А (среднеквадр.) с номинальным пределом тока 40 А (пик.) и ось M при 13 А (среднеквадр.) с номинальным пределом тока 40 А (пик.). В промышленных терминах это ставит H207 в двух-осевой класс 40/40.
Это полезная информация для технического покупателя, поскольку она отделяет эту модель от близлежащих вариантов 20/40, 40/80 и 80/80, которые могут выглядеть похоже в шкафу, но электрически не одинаковы.
В3: Какой интерфейс ЧПУ использует этот модуль?
Руководство по описанию FANUC гласит, что общая спецификация для этой группы SVM применяется к ЧПУ серии i (модель B) с интерфейсом FSSB. Эта деталь интерфейса важна.
При сервисном обслуживании правильный усилитель определяется не только его токовым классом; он также должен соответствовать архитектуре связи ЧПУ, на основе которой изначально был построен станок.
В4: Что следует проверить перед заказом или установкой H207?
Техник должен подтвердить точный номер детали на установленном устройстве, убедиться, что станок использует правильную архитектуру αi/FSSB, и убедиться, что компоновка шкафа соответствует стилю корпуса шириной 60 мм с внешним оребрением, связанному с этим классом модели.
Также рекомендуется перед запуском проверить условия охлаждения, пригодность выреза в панели и состояние кабелей. В модульных усилителях FANUC самые дорогие ошибки обычно возникают из-за предположения, что похожий на вид блок достаточно близок.
В5: Почему эта модель ценна при обслуживании устаревших ЧПУ?
Потому что она позволяет станку сохранить свою оригинальную двух-осевую структуру усилителя без принудительного перепроектирования шкафа или обходных путей со стороны управления. Когда станок был построен на основе двух-осевого усилителя αi 40/40, самым простым путем к возобновлению производства обычно является правильная замена модель на модель.
Это снижает неопределенность при вводе в эксплуатацию, защищает исходную топологию привода и сокращает время устранения неполадок после установки.
