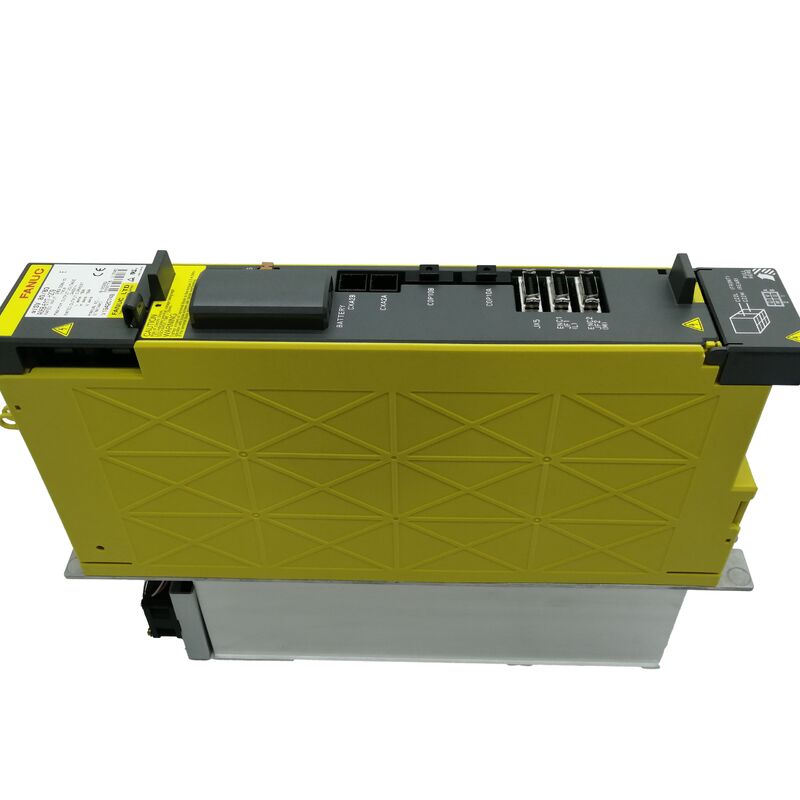

A06B-6117-H103 FANUC AC Servo Amplifier Unit A06B6117H103 A06B-6117-H103 Усилитель переменного тока

FANUC A06B-6117-H103 Модуль сервоусилителя Alfa i AiSV 20

Описание продукта

ВA06B-6117-H103являетсяМодуль одноосевого сервоусилителя Alpha iОпределенный FANUC какαi SV 20В руководстве по техническому обслуживанию FANUC® эта спецификация указана в200VAC-входгруппа одноосевых усилителей, и общая спецификация SVM связывает семейство сЧПУ серии i (модель B) с интерфейсом FSSB.

Это тип усилителя, используемый в тех случаях, когда машине нужен специальный одноосевой сервоканал, а не комбинированный многоосевой модуль.

Для технического покупателя ключевой характеристикой является текущий класс.

В таблице спецификаций FANUC6.5 Номинальный выходный ток руки20 Предельный номинальный токдляSVM1-20i, который представляет собой тот же самый текущий класс, представленныйαi SV 20в таблице конфигурации.

FANUC также перечисляет общий метод контроля SVM какСинусоволновое управление PWM с транзистором (IGBT), что является частью того, что дает этому семейству усилителей его предсказуемое поведение в применении серво CNC.

Механически, αi линейка помещает20iКласс вшириной 60 мм, без внешнего плавникагруппа, и внешние измерения секции картыSVM1-20iдоОригинальный рисунок 1 / Вырезание панели 1 / Область обслуживания 1.

Это делает H103 одним из более компактных форматов αi сервоусилителя,который часто полезен в шкафах, где пространство ограничено, и оригинальная конструкция панели была построена вокруг более узких одноосевых модулей.

С точки зрения страницы продукта H103 лучше всего подходит для замены установленных сервосистем FANUC αi.

Это не широкий “подходит для многих машин” усилитель; это четко определенныйодноосевой сервоусилитель FSSB 20-го класса.

Для машиностроителей, покупателей MRO и сервисных подразделений именно эта ясность делает деталь полезной.

Когда задача заключается в восстановлении стабильного сервоуправления без изменения исходной архитектуры, правильная одноосевая модель αi экономит время и уменьшает предотвратимые проблемы с запуском.

Технические данные

Частые вопросы

Вопрос 1: Как называется A06B-6117-H103 в официальном названии модели FANUC?
FANUC идентифицирует эту часть как:αi SV 20в руководстве по техническому обслуживанию αi. В руководстве по описанию соответствующего одноосевого усилителя 20-го класса указано:SVM1-20i, с тем же номинальным классом тока.

В совокупности эти ручные записи устанавливают H103 какодноосевой сервоусилитель класса Alpha i 20.

Вопрос 2: К какому классу выхода относится этот усилитель?
Таблица спецификаций FANUC SVM определяет6.5 Номинальный выходный ток руки20 Предельный номинальный токкSVM1-20iкласс.

Для покупателей и техников это основная электрическая идентичность H103: он относится к группе одноосевых усилителей класса 20, а не к вариантам класса 40 или более высокой мощности.

Вопрос 3: Какой тип интерфейса CNC связан с этим семейством моделей?
FANUC заявляет в общей спецификации SVM, что это семейство сервоусилителей предназначено дляЧПУ серии i (модель B) с интерфейсом FSSB.

Это важно, потому что правильная замена не определяется только текущим классом.

Усилитель также должен соответствовать методу связи, используемому CNC, и системе привода вокруг него.

Вопрос 4: является ли H103 компактным моделем шкафа?
Да, в αi линейке он сгруппирован вКласс шириной 60 мм без наружного плавника, а раздел внешних размеров связывает одноосевую модель 20i сОригинальный рисунок 1 / Вырезание панели 1 / Область обслуживания 1.

С практической точки зрения, это помещает его в число более компактных корпусов усилителей αi, что полезно при работе внутри шкафов, предназначенных для более узких одноосевых модулей.

Вопрос 5: Что следует проверить перед заменой A06B-6117-H103?
Техническая группа должна проверить точную спецификацию заказа на установленном усилителе, подтвердить архитектуру αi машины на основе FSSB,и убедиться, что замена соответствует первоначальному одноосе 20-класс требования.

Также целесообразно подтвердить соответствие панели и окружающее состояние охлаждения.

На сервосистемах FANUC точное соответствие класса усилителя является одним из самых безопасных способов избежать длительных работ по вводу в эксплуатацию после установки.
