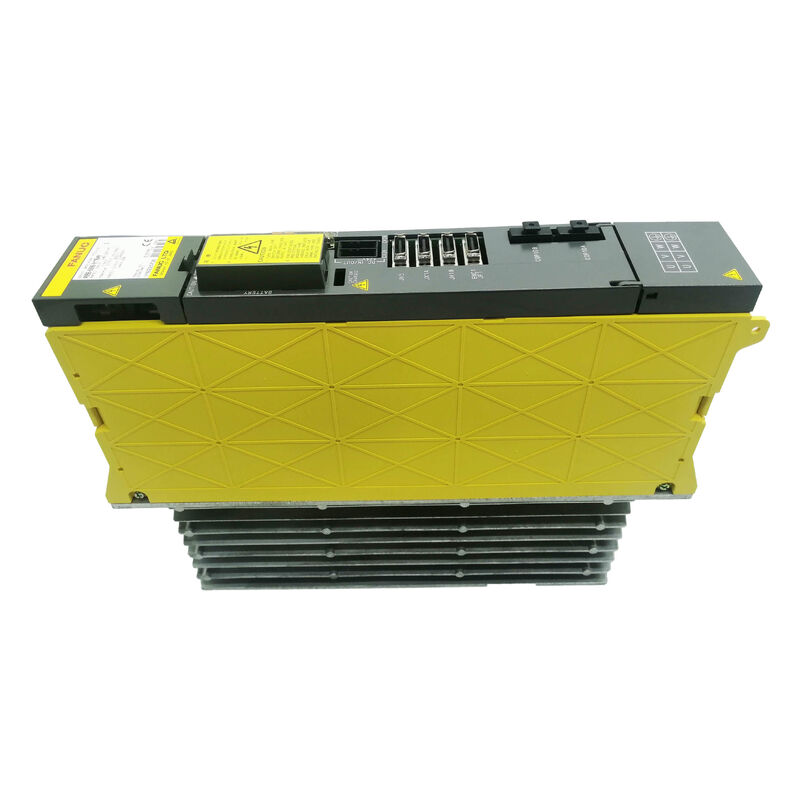

Блок усилителя сервопривода FANUC A06B-6096-H206 A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ∙ Alpha SVM2-40/40 Двухосный сервомодуль ∙ 12.5A / 12.5A / FSSB / Серия 16i / 18i / 21i

Номер части:A06B-6096-H206

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль сервоусилителя переменного тока с двумя осями

SVM2-40/40 2 оси при одинаковом классе тока

A06B-6096-H206 представляет собой SVM2-40/40 симметричный двуосевой сервомодуль Alpha, с обеими осями L и M на идентичной номинальной выходной мощности 12,5 А.Обозначение 40/40 означает, что оба канала приводят двигатели одного и того же класса тока при соответствующей мощности.Это конфигурация для станков-инструментов, в которых две оси имеют эквивалентные профили нагрузки ∙ двойные оси, разделяющие один слот усилителя в шкафу.

Серия A06B-6096 использует FSSB-волоконно-оптическую связь между CNC и модулем привода.которые использовали параллельную проводку интерфейса PWM6096 SVM также использует общедоступную магистраль постоянного тока, поставляемую компаньоном PSM (модуль питания), а не самоисправляющий свой собственный вход переменного тока, как это делала более ранняя серия 6090 SVUC.Эти два изменения FSSB связи и совместной магистрали постоянного тока определяют 6096 как поколение Alpha SVM, совмещенное с системами CNC серии 16i/18i/21i i-серии.

H206 в диапазоне A06B-6096 с двумя осями

Суффикс кодирует класс тока на канал. H206 на 12,5A на канал является вариантом более высокой емкости в семействе SVM2.Для приводящих двигателей, требующих большего тока, чем меньшие варианты SVM2 обеспечивают, H206 является правильной спецификацией. Для асимметричных пар двигателей (где оси L и M приводят двигатели разных размеров),будут определены асимметричные варианты SVM2 с различными номинальными токами на канал;. H206 - это совпадающие пары.

Подтвердить номер установленного модуля на его собственной этикетке Физическая форма может выглядеть похожей, но электрическая спецификация отличается..

Основные характеристики

Частые вопросы

Вопрос 1: В чем разница между A06B-6096-H206 и H204 (SVM2-20/20)?

Оба модуля имеют двуосевой модуль Alpha SVM с интерфейсом FSSB. H206 обеспечивает 12,5 А на канал; H204 обеспечивает более низкий номинальный ток на канал.Правильный вариант определяется номинальным током подключенных сервомоторовЗамена H204 на H206 на двигателях, требующих более высокого номинального тока, приведет к сбоям с перетоком.

Вопрос 2: Требуется ли A06B-6096-H206 внешний источник питания PSM?

Да, SVM 6096 использует общедоступную магистраль постоянного тока, поставляемую Alpha PSM (серия A06B-6087 или A06B-6088).PSM корректирует входящий трехфазный переменный ток и обеспечивает напряжение магистрали постоянного тока для всех подключенных SVM и SPM модулейПодтвердите, что номинальная мощность ПСМ покрывает совокупную нагрузку всех подключенных модулей.

Вопрос 3: оба направления L и M одновременно сигнализируют.

Одновременные сигналы тревоги на обеих осях модуля SVM2 могут указывать на неисправность на уровне модуля (общая потеря магистрали постоянного тока или отказ от питания управления) или состояние вверх по течению (неисправность PSM, разрыв связи FSSB).Сначала проверьте состояние PSM и проверьте кабельные соединения FSSB с этим модулемПоломка PSM выключит все модули SVM и SPM одновременно, вызвав одновременную тревогу по всем оси.

Вопрос 4: Требуется ли замена A06B-6096-H206 изменениями параметров CNC?

Для замены подобного SVM2-40/40 обычно не требуются изменения параметров CNC ,проверяют, что распределение оси FSSB в CNC совпадает с физическим положением модуля в кабине привода.

Вопрос 5: Где находится источник A06B-6096-H206?

Через FANUC CNC послепродажный специализированные дилеры усилителей Alpha и CNC ремонтные компании держат обмен и излишек запасов.Функциональное испытание при фактических нагрузках двигателя на обоих каналах является наиболее надежной проверкой приемки.
