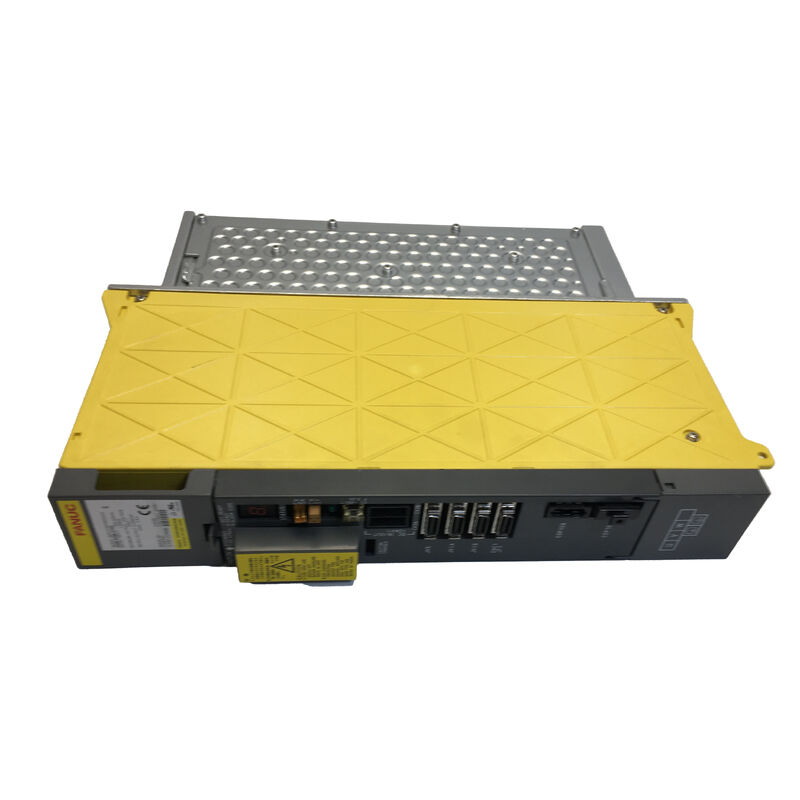

A06B-6096-H201 FANUC AC Servo Amplifier Unit A06B6096H201 A06B-6096-H201 Усилитель переменного тока

FANUC A06B-6096-H201 | Двухосевой сервомодуль Alpha SVM2-12/12 — 3A / 3A / 283–325V / FSSB

SVM2-12/12 — Компактный двухосевой модуль с низким током

A06B-6096-H201 представляет собой SVM2-12/12 — двухосевой модуль FANUC семейства Alpha FSSB SVM с наименьшим током, рассчитанный на 3,0 А (действ.) на обоих каналах L и M. Он управляет двумя сервоосями с одного модуля в младшем сегменте ряда Alpha SVM2, что делает его подходящим устройством для компактных конфигураций станков с ЧПУ, где две оси легкой нагрузки используют один усилитель без необходимости в мощности, соответствующей вариантам 40/40 или 80/80, которые занимают тот же слот в шкафу при более высокой стоимости.

Как и все модули серии A06B-6096, H201 получает питание от общего шины постоянного тока, подаваемого сопряженным модулем питания Alpha PSM (Power Supply Module), и обменивается данными с ЧПУ по оптоволоконному кабелю FSSB. Назначение осей FSSB определяется в параметрах осей ЧПУ — каждый канал L и M получает свой собственный адрес FSSB в цепочке привода.

Обозначение SVM2-12/12 отличает этот модуль от двухосевых вариантов с более высоким током в том же семействе. Номинальный ток на канал является основным критерием выбора: непрерывный пусковой ток двигателя должен находиться в пределах номинального значения канала усилителя 3,0 А (действ.). Превышение этого значения приведет к ошибкам перегрузки по току или тепловой перегрузке. Если установленный станок использует двигатели, требующие более 3,0 А (действ.) на ось, правильной спецификацией будет вариант SVM2 с более высоким классом тока.

Ключевые характеристики

Контекст семейства SVM2

Обозначение SVM2 охватывает все двухосевые модули серии A06B-6096. H201 при 3,0 А / 3,0 А является самым маленьким. Соседние варианты включают более высокие номинальные токи на канал для двигателей с большими требованиями к пусковому току. Физическая форма и архитектура связи FSSB общие для всего семейства SVM2 — но модули с разными номинальными токами имеют разные внутренние силовые компоненты, разную номинальную тепловую производительность и разные конфигурации параметров двигателя. Они не взаимозаменяемы.

При замене H201 убедитесь в полном номере детали на этикетке установленного модуля. Соседний номер SVM2 в шкафу может иметь более высокий номинальный ток и другое сопоставление типов двигателей — установка его для нагрузки двигателя H201 рискует несоответствием параметров или недостаточной мощностью усилителя в другом направлении.

Часто задаваемые вопросы

В1: Что такое A06B-6096-H201 в линейке FANUC SVM2?

Это SVM2-12/12 — двухосевой модуль с наименьшим током в серии Alpha FSSB SVM. Оба канала L и M рассчитаны на непрерывный ток 3,0 А (действ.). Он управляет двумя сервоосями с одного модуля в младшем сегменте ряда токов Alpha SVM2, для компактных конфигураций станков с ЧПУ с двигателями осей легкой нагрузки.

В2: Требует ли A06B-6096-H201 отдельный блок питания PSM?

Да. Серия A06B-6096 SVM получает питание от общей шины постоянного тока, подаваемой модулем Alpha PSM (серии A06B-6087 или A06B-6088). PSM должен быть рассчитан на подачу суммарного тока всех подключенных модулей SVM и SPM. H201 не выполняет собственную саморектификацию входного переменного тока.

В3: Может ли вариант SVM2 с более высоким током заменить H201?

Физически он может подойти в тот же слот шкафа, но это не простая замена. Варианты с более высоким током имеют другие конфигурации параметров двигателя и другие тепловые характеристики. Параметры осей ЧПУ должны быть установлены для фактически подключенного типа двигателя — установка модуля с более высоким током для двигателя с низким током без правильной конфигурации параметров приведет к ошибкам несоответствия типа двигателя или неправильному масштабированию скорости.

В4: Одновременно сработали обе оси L и M. Это неисправность модуля H201?

Одновременные аварийные сигналы на обеих осях модуля SVM2 могут указывать на неисправность на уровне модуля (потеря общей шины постоянного тока или отказ управляющего источника питания внутри модуля) или на неисправность вышестоящего PSM. Сначала проверьте состояние PSM и соединения кабеля FSSB — неисправность PSM одновременно отключает все модули SVM на шине. Одиночные аварийные сигналы по осям чаще всего связаны с неисправностями двигателя или энкодера.

В5: Где производится A06B-6096-H201?

На вторичном рынке модулей FANUC Alpha FSSB — специалисты по ремонту ЧПУ и дилеры усилителей Alpha имеют обменный и избыточный запас. Уточните конкретно H201 (SVM2-12/12) — физическая форма вариантов SVM2 может выглядеть одинаково в шкафу, в то время как электрические характеристики отличаются. Запросите функциональное тестирование обоих каналов L и M перед приемом любого обменного блока.
