A06B-6093-H151 FANUC AC Servo Amplifier Unit A06B6093H151 A06B-6093-H151 Усилитель переменного тока

Fanuc A06B-6093-H151 | Сервоусилитель Beta — SVU-12, интерфейс I/O Link, входное напряжение 220–240 В переменного тока, выходное напряжение 3,2 А / 240 В, автономный блок питания

Обзор

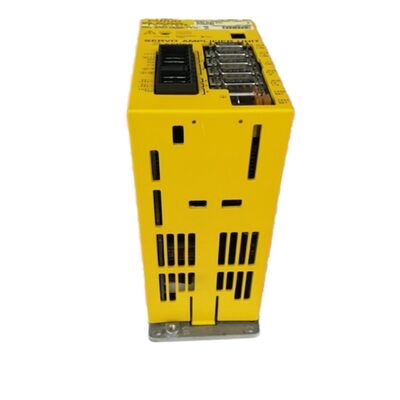

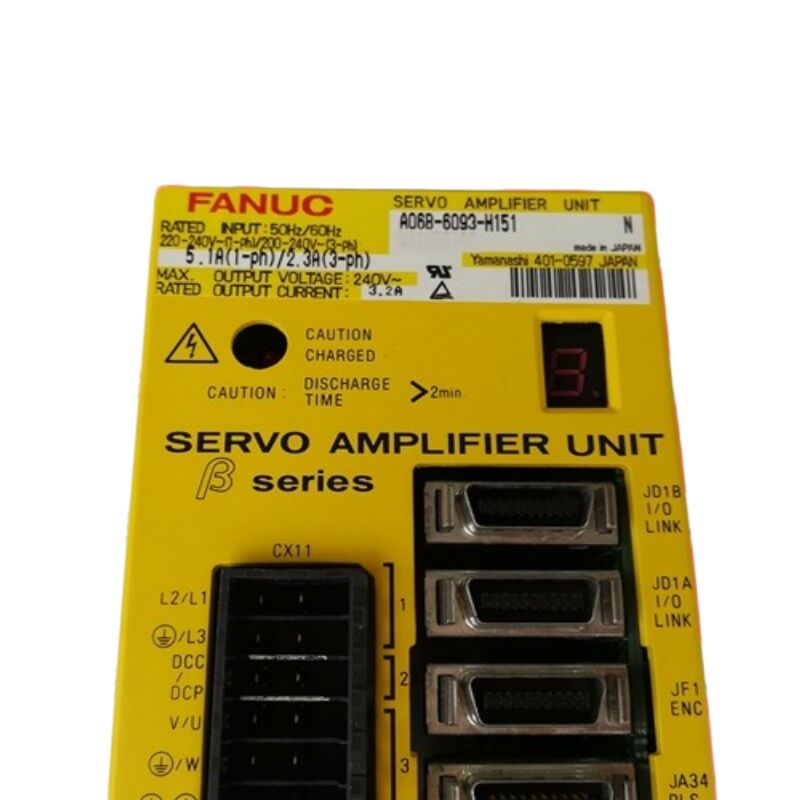

Fanuc A06B-6093-H151 представляет собой SVU-12, самый маленький одноосевой блок в серии сервоусилителей Fanuc A06B-6093 Beta, рассчитанный на непрерывную выходную мощность 3,2 А при напряжении 240 В от автономного встроенного блока питания.

Серия Beta SVU занимает особую нишу в портфолио приводов Fanuc: компактные, недорогие автономные усилители для одноосных задач позиционирования, которые не требуют полного диапазона производительности системы SVM/PSM серии Alpha.

В то время как установка серии Alpha требует PSM, одного или нескольких модулей SVM и общей инфраструктуры шины постоянного тока, один Beta SVU получает собственное питание от сети переменного тока и подключается непосредственно к ЧПУ — проще в установке, меньше по размеру в шкафу и лучше подходит для применений, где потребность в токе оси невелика, а количество осей мало.

Интерфейс I/O Link отличает этот Beta SVU от вариантов Type B PWM в той же серии.

Вместо последовательного протокола PWM, используемого между ЧПУ и приводами Type B, I/O Link использует оптоволоконное соединение для передачи команд позиционирования и получения обратной связи между ЧПУ и SVU-12.

Эта оптоволоконная связь обеспечивает иммунитет к электрическим помехам в шкафу управления — важный фактор для станков с высокочастотными шпиндельными приводами, плазменными резаками или системами индукционного нагрева поблизости — и позволяет располагать сервопривод на большем расстоянии от ЧПУ без ухудшения сигнала.

При номинальном непрерывном токе 3,2 А и пиковом токе 12 А SVU-12 соответствует более легким двигателям серии Beta от Fanuc: приводы позиционирования для смены инструмента, автоматических сменщиков паллет, систем индексации заготовок и аналогичных одноосных задач позиционирования, где ход определен, нагрузка предсказуема, а высокоскоростное контурирование не является основным требованием.

Основные характеристики

Интерфейс I/O Link — Архитектура и интеграция с ЧПУ

Интерфейс I/O Link в A06B-6093-H151 подключается к порту мастера I/O Link ЧПУ, который в большинстве систем ЧПУ Fanuc также обрабатывает интерфейс ввода-вывода ПЛК для сигналов станка.

Такое двойное использование I/O Link как для сервопозиционирования, так и для ввода-вывода ПЛК сокращает общее количество кабелей при установке.

Оптоволоконная среда передает цифровой последовательный протокол, который принципиально отличается от интерфейса PWM вариантов Beta SVU типа B — два типа интерфейса не взаимозаменяемы, и ЧПУ должен иметь настроенную опцию сервопривода I/O Link для работы этого привода.

В системе ЧПУ, где основные оси обработки используют модули FSSB серии Alpha, I/O Link SVU-12 обслуживает вспомогательные оси позиционирования: поворотный стол оси B, карусель магазина инструментов, паллетный транспортер или позиционирование задней бабки на токарном станке.

Каждый SVU подключается к цепочке I/O Link независимо, позволяя производителю станка распределять одноосевые приводы позиционирования по станку без прокладки всех кабелей двигателя к центральному шкафу приводов.

Философия дизайна серии Beta — Позиционирование вместо контурирования

Усилитель серии Beta — и особенно вариант I/O Link SVU — был разработан для задач позиционирования: перемещение оси из точки А в точку Б по команде, удержание позиции и освобождение.

Это отличается от задач контурирования приводов серий Alpha и αi, которые должны непрерывно регулировать скорость во время интерполированных перемещений по нескольким осям.

Номинальный непрерывный ток SVU-12 3,2 А и пиковый предел 12 А отражают это применение позиционирования — двигатель ускоряется при пиковом токе 12 А, замедляется и находится в режиме удержания при уровне 3,2 А. Непрерывная работа при высоком токе 12 А не является целью проектирования этого блока.

Низкий номинальный непрерывный ток означает, что SVU-12 выделяет минимальное тепло при нормальной работе позиционирования, а система воздушного охлаждения справляется с тепловым управлением без необходимости использования радиаторов, как в модулях Alpha с более высоким током.

Часто задаваемые вопросы

В1: Может ли A06B-6093-H151 (I/O Link) заменить A06B-6093-H152 (также I/O Link, Type B) на станке?

A06B-6093-H151 и H152 являются вариантами Beta SVU-12 I/O Link с одинаковыми электрическими характеристиками.

Различие между H151 и H152 заключается в незначительных аппаратных ревизиях или региональных спецификациях — они функционально эквивалентны в большинстве установок.

Однако перед заказом подтвердите точный суффикс в документации станка, так как ревизии программного обеспечения или варианты разъемов могут отличаться в зависимости от конкретных поколений станков.

В2: Какие серводвигатели Beta может приводить в движение SVU-12?

Номинальная непрерывная выходная мощность SVU-12 3,2 А соответствует небольшим двигателям серии Beta: βS4/3000 и аналогичным по мощности двигателям Beta, которые являются стандартными компаньонами для этого класса мощности в каталоге Fanuc для позиционирующих осей.

Конкретная модель двигателя должна быть подтверждена в документации Fanuc по выбору двигателя станка — набор параметров двигателя должен соответствовать установленному двигателю для правильной работы позиционирования.

В3: SVU-12 имеет встроенный блок питания — делит ли он питание с другими приводами на том же станке?

Нет. Каждый блок Beta SVU работает от собственного независимого источника питания переменного тока. Между блоками Beta SVU нет общей шины постоянного тока, в отличие от системы Alpha SVM/PSM, где несколько модулей питаются от общей шины постоянного тока. Каждый SVU подключается к выделенной цепи переменного тока.

Эта независимость является преимуществом для распределенных компоновок станков и упрощает изоляцию неисправностей — сбой в одном SVU не прерывает питание других осей.

В4: Что произойдет, если оптоволоконный кабель I/O Link будет поврежден во время работы?

Обрыв или загрязнение оптоволоконного кабеля I/O Link приведет к ошибке связи между ЧПУ и SVU-12.

ЧПУ отобразит сервосигнализацию, относящуюся к затронутой оси I/O Link, и ось будет обесточена. 7-сегментный светодиод на блоке SVU покажет код ошибки.

Оптоволоконный кабель следует проверить на наличие физических повреждений, резких изгибов и загрязнения разъемов.

Замените кабель, а не пытайтесь очистить поврежденные концы волокна — пластиковое оптическое волокно, используемое в приложениях Fanuc I/O Link, недорого и может быть заменено в полевых условиях.

В5: Совместим ли A06B-6093-H151 с системами управления Fanuc 0i-D и 0i-F?

0i-D и 0i-F поддерживают интерфейс сервопривода I/O Link для вспомогательных осей позиционирования, что делает SVU-12 совместимым с этими системами управления при условии, что станок настроен на использование опции сервопривода I/O Link.

Основные оси обработки в системах управления 0i-D и более поздних версиях обычно используют усилители FSSB αi или βi, в то время как I/O Link SVU обслуживает вспомогательные оси.

Перед заменой проверьте документацию по конфигурации станка и настройки параметров для конкретного назначения оси I/O Link.
