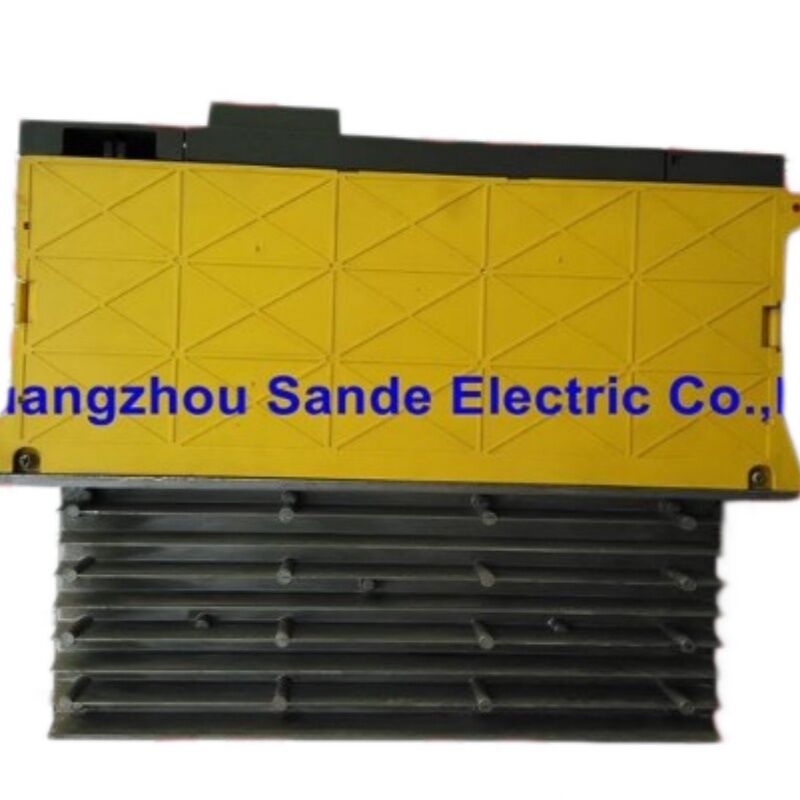

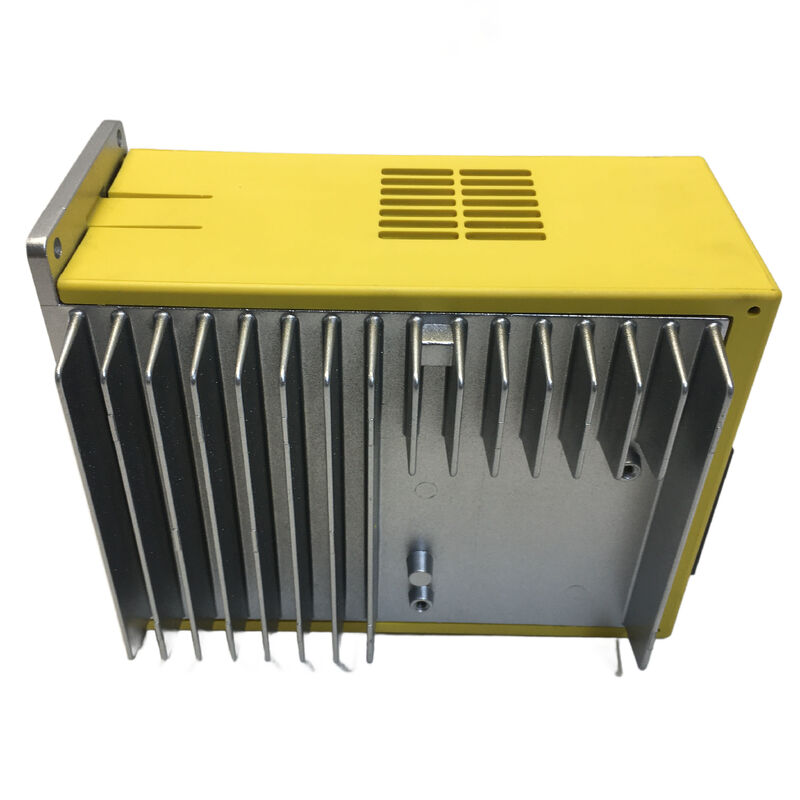

FANUC A06B-6093-H113 ¢ Beta SVU-40, FSSB интерфейс одноосевой сервопривод

Инженер по техническому обслуживанию задает два вопроса, когда бета-сервоустройство выходит из строя: "Какой интерфейс?" и "Какой текущий рейтинг?" Если ошибся в одном из них, заменяющее устройство не будет работать,Неважно, как быстро он плывет.Для A06B-6093-H113, ответы FSSB и 40-класс (12,5A номинальной выходной) и обе эти детали несут реальные последствия для того, что это устройство, как он общается,и какие двигатели он может управлять.

Sande Electric хранит A06B-6093-H113 в новом и проверенном состоянии, с отправкой по всему миру в течение 0 ¢ 3 рабочих дней.

Что отличает это подразделение: FSSB в отдельном SVU

Чтобы понять место A06B-6093-H113 в экосистеме FANUC, полезно подумать о двух осях вариации в бета-сервоприводах: архитектуре питания и интерфейсе связи.

С точки зрения питания, бета-сервоустановки FANUC (SVU) являются автономными, каждый блок имеет собственный внутренний источник питания, преобразующий входящий переменный ток в постоянный ток, необходимый для выхода привода.Это определяющее структурное различие между бета-СВУ и альфа-СВМ-модулемАльфа-СВМ-модули получают постоянное питание от совместного модуля питания, установленного в одной и той же шине привода; если это питание отказывается, каждый модуль на шине падает вместе.так что он может быть установлен независимоПоэтому бета-СВУ являются стандартным выбором для осей, которые физически живут отдельно от главного кабинета приводаСтанции вращающегося инструмента, или вторичных осей расположения на больших станках.

На стороне связи FANUC предлагает два различных варианта интерфейса в рамках серии 6093 SVU.подключение к ЦНС через PMM и электрический серийный кабель. Подсемейство H11x, включая это H113, используетФССБ: Fiber Optic Serial Servo Bus, тот же высокоскоростной оптический интерфейс, используемый в сервомодулях FANUC серии alpha.не электрический кабель передачи данных.

Поэтому A06B-6093-H113 является пересечением двух свойств, которые не всегда появляются вместе: свобода расположения самостоятельного SVU,и высокоскоростной оптической точности FSSB серво связиДля производителей станков, работающих с системами FSSB, которым также нужно было расположить ось вдали от основного привода, это SVU-40 было решением.

SVU-40 в диапазоне 6093 FSSB

В рамках подсемейства H11x FSSB серии 6093 FANUC производит четыре текущих рейтинга:

• H111SVU-4 (самый маленький, для самых легких бета-моторов)
• H112СВУ-12 (средний-низкий диапазон)
• H113SVU-40 (средний высокий диапазон, номинальная мощность 12,5A)
• H114:СВУ-80 (максимальный ток, номинальный выход 15А)

H113 SVU-40 находится в верхнем среднем положении, рассчитанном на бета-моторы 40-го класса: b4/3000, b8/2000 и аналогичные моторы, которые появляются на более тяжелых вспомогательных осях большие вращательные столы,более тяжелые механизмы ATC, и вторичные оси позиционирования на больших станках. Он также перечислен как совместимый с альфа-моторами в диапазоне 40 классов (α4/4000i, α8/3000i) в конфигурациях с смешанными двигателями,который расширяет ассортимент машин, где он видит использование.

Суффикс H113 в нумерации FANUC следует конвенции: первая цифра после H указывает на генерацию интерфейса, а последующие цифры указывают на текущий класс.H113 - третий блок в семействе SVU H11x FSSB, который соответствует уровню выхода SVU-40..

Технические спецификации

H113 против H173: FSSB и I/O Link разделены в серии 6093

Частая ошибка в серии 6093 - смешивание вариантов FSSB (H11x) с вариантами I/O Link (H17x).Они оба физически похожи по размеру.Разница в коммуникационной плате и разъеме.

H113 подключается к CNC через оптическое волокно FSSB. H173 подключается через I / O Link (электрический серийный, через PMM). Они не взаимозаменяемы.CNC должен быть настроен на один тип интерфейса, и проводка машины направляет соответствующий кабель к месту установки привода.Замена должна быть H113 (или совместимым блоком FSSB)Установка блока I/O Link в этом положении приведет к сбою связи сразу после включения, независимо от того, являются ли все другие параметры правильными.

Перед заказом проверьте этикетку привода на существующем или удаленном устройстве.или проверить соединитель для соединения оптического волокна ?? это подтверждает FSSB и подтверждает, что H113 является правильной спецификацией.

Новые и подержанные запасы: практическое руководство

Новые старые акции A06B-6093-H113 являются оригинальными продуктами FANUC, неиспользованными, хранящимися в надлежащем хранении.Для машин, работающих в условиях высокой производительности, где существует значительная доля надежности, новые акции минимизируют риск.

Использованные проверяемые агрегаты получаются из выведенных из эксплуатации или модернизированных машин и проверяются на функциональность перед продажей.SVU-40 представляет собой одноосновое устройство, управляющее обычно более низкой вспомогательной осью. Большие вращательные столы или механизмы ATC имеют тенденцию циклировать с перерывами, а не непрерывно., что означает, что силовые компоненты привода часто находятся в хорошем состоянии даже на устройствах из старых машин.Подержанный запас имеет 3-месячную гарантию и является практичным вариантом для затратных ремонтов или резервного инвентаря.

Обращайтесь к нам перед заказом, чтобы подтвердить текущую доступность на обоих условиях.

Заказ, оплата и доставка

DHL и FedEx по всему миру0 ¢ 3 рабочих дняКомбинированная доставка доступна на несколько пунктов.

Варианты оплаты:

• Банковский перевод (T/T) ¢ все значения заказов
• PayPal заказ до $500
• Вестерн Юнион (Western Union) - все значения заказов

Покупатели несут ответственность за импортные пошлины и налоги, применяемые в стране назначения.

Гарантия и возврат

Возврат принимается, когда устройства прибывают поврежденными, неполными, не как описано, или оказываются не функциональными в течение4 дня с момента полученияПоставка должна быть возвращена в первоначальном состоянии с нетронутой гарантийной маркировкой, а расходы на доставку находятся на ответственности покупателя.Гарантия не распространяется на повреждения, вызванные неправильной установкой, неправильное соединение мотора или кабеля, или физическое повреждение после доставки.

Часто задаваемые вопросы

Вопрос 1: Как я могу подтвердить, что A06B-6093-H113 является правильным устройством для моей машины, а не вариантом I/O Link, как H173?

Посмотрите на физическое соединение существующего привода для кабеля интерфейса CNC.I/O Link использует обычный электрический кабельЕсли вы видите оптическое волокно, входящее в JD1A или эквивалентный волокнистый порт диска, диск FSSB, а H113 - это правильное семейство.Проверьте этикетку на существующем устройстве непосредственно Если оригинальный агрегат уже удален и нет документации, проверьте электрическую схему машины для соответствующей сервооси.который будет идентифицировать тип интерфейса на схеме проводки.

Вопрос 2: H113 перечислен как SVU-40, но его номинальная мощность составляет только 12.5A

"40" в SVU-40 относится к внутреннему классу тока двигателя FANUC, а не к абсолютному числу амперности во всех случаях.SVU-40 предназначен для привода двигателей класса 40 FANUC12,5A - это непрерывный выходный ток RMS в нормальных условиях работы.Пиковый ток при ускорении может быть значительно выше, чем постоянный номинальный, что является соответствующим показателем для сопоставления двигателей. Классификация "40" охватывает эту пиковую мощность для двигателей этого класса.15A непрерывный) обрабатывает более тяжелые двигатели 80-го классаПравильным подходом является сопоставление привода с двигателем по классификации, а не только по постоянному току.

Вопрос 3: После установки замены H113, CNC показывает сигнализацию 5134 или 460 FSSB при запуске.

Эти сигналы сигнализируют о том, что связь FSSB между CNC и усилителем не установлена правильно.кабель из оптических волокон не полностью установлен в разъеме на новом устройстве , и частично вставленное волокно будет вызывать периодическую или полную потерю сигнала; во-вторых, сам волокнистый кабель имеет нарушение радиуса изгиба, введенного во время установки,который ослабляет оптический сигнал ниже порога надежной связиВ-третьих, если усилитель не имеет +24V постоянного тока или находится ниже порога, проверьте, что 24V питание устройства находится в пределах спецификации, прежде чем заподозрить волоконное соединение.Сигнализация 5136 (количество ампер мало) указывает на то, что CNC видит меньше усилителей на цепочке FSSB, чем ожидает его конфигурация, что обычно означает, что новое устройство вообще не реагирует, это указывает на волоконное соединение или мощность управления.

Вопрос 4: Можно ли использовать A06B-6093-H113 с двигателями альфа-серии, а не только бета-моторами?

Да, с соответствующими параметрами двигателя, H113 SVU-40 совместим с альфа-моторами 40-го класса, включая α4/4000i и α8/3000i,при настройке параметров сервомотора CNC для этих типов двигателейНа практике, the 6093 SVU series was used by machine tool builders in mixed configurations where a beta SVU drove an alpha motor on an auxiliary axis — this was particularly common where the alpha motor was already installed on the machine for historical reasons but the machine's auxiliary axis architecture called for a standalone SVU driveКритическое требование заключается в том, что максимальное потребление тока двигателя соответствует классу выхода привода.Несовместимость более тяжелого двигателя с более легким приводом (или наоборот) приведет либо к сбоям перетока, либо к низкой производительности.

Вопрос 5: Есть ли прямая замена A06B-6093-H113, или она полностью прекращена без более нового эквивалента?

Серия 6093 была прекращена FANUC в качестве текущего продукта.и набор параметров поколение преемника, серия 6114 (SVM1-40i с FSSB), использует другой физический формат и требует подключения к общему источнику питания, а не работы как самостоятельный SVU.Для машин, разработанных по архитектуре 6093 SVU, поставка правильного блока 6093 является практическим путем для восстановления сходства. Обновление на поколение 6114 потребует замены архитектуры питания для этой оси,изменение устройства установки приводаДля большинства сценариев технического обслуживания, проверенный использованный или новый старый запас H113 является более быстрым, более экономичным и менее разрушительным решением.
