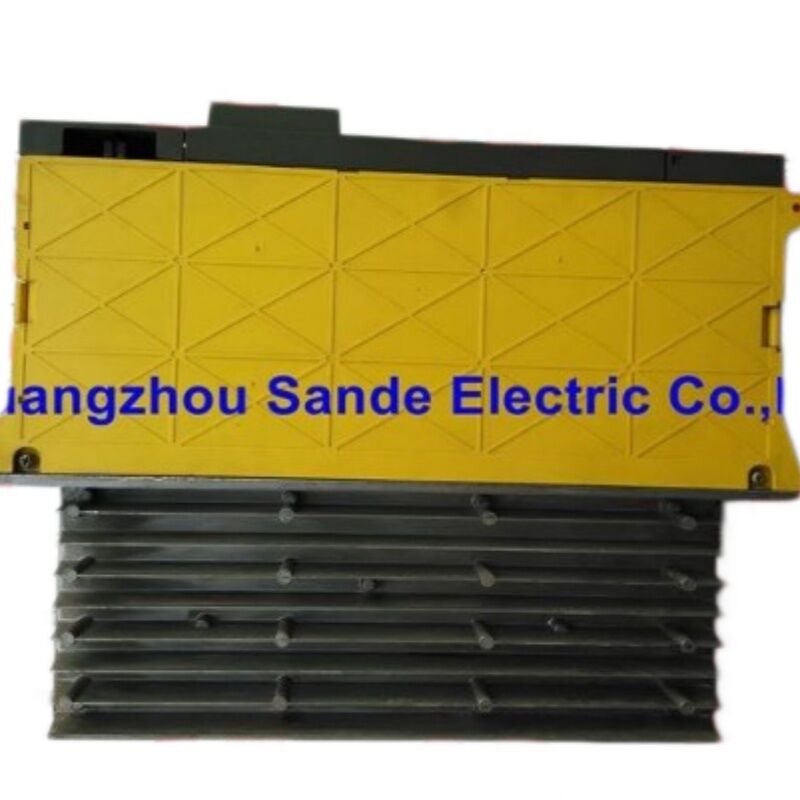

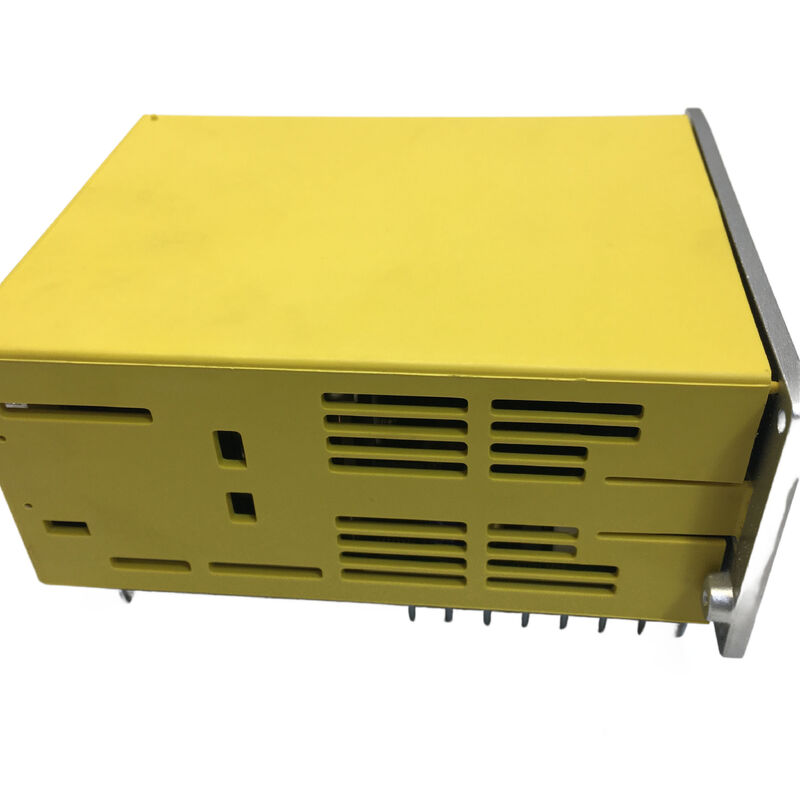

FANUC A06B-6090-H244 Alpha C Series SVUC2-40/40, Симметричный двойной привод для двухмоторных приложений

Существует особый класс станков с ЧПУ, которые одновременно выполняют одинаковые задачи на двух осях: двухколонные станки, горизонтальные фрезы с двумя поддонами,синхронизированные крутящие станки с двумя шпинделями, где оси X и Y разделяют профили нагрузки, или любая конфигурация, при которой производитель машин соединяет два двигателя одинакового размера на одном усилителе, чтобы сэкономить место в шкафу и упростить проводку.A06B-6090-H244 был разработан именно для этой конфигурации.

Ориентировочно SVUC2-40/40 в серии усилителей Alpha C FANUC, это устройство управляет двумя осями L и M на одинаковой выходной мощности 8,7 А на каждом канале.без "тяжелой" первичной оси в паре с более легкой вторичнойДля машин, построенных вокруг совмещенных α12 сервомоторов, работающих в параллельных приложениях.,Это правильный и оригинальный выбор оборудования.

Sande Electric хранит A06B-6090-H244 в новых и подержанных условиях для отправки по всему миру в течение 3 рабочих дней.

Поколение Альфа С: где этот драйв сидит в истории FANUC

Для понимания A06B-6090-H244 необходимо поставить его в контекст. Эволюция сервоусилителя FANUC прошла через несколько разных поколений, каждое с различными архитектурами интерфейсов:

ВСерия 6066Это было первоначальное поколение альфа-С, введенное в конце 1980-х и использовавшееся в начале 1990-х годов.Серия 6090¥, в который входит H244 ¥ является прямым преемником 6066.Интерфейс PWM типа AОба поколения имеют обозначение "SVUC" и внешне схожие размеры шкафа, но интерфейс и протокол сигнала отличаются между двумя сериями.Устройство A6090 не является заменой устройства 6066 на том же CNC без проверки интерфейса.

После 6090 произошел сдвиг на FSSB Fiber Optic Serial Servo Bus, который определяет 6096, 6114, 6117, 6130, а затем и alpha i серии.FSSB заменил параллельную проводку PWM на одну цепочку из оптических волоконСерия 6090 находится в эпоху PWM: более мощный, чем самые ранние аналоговые приводы, уже цифровой в управлении двигателем,но предшествует архитектуре оптического волокна, который теперь доминирует современные установки FANUC CNC.

Для машин, которые все еще работают на системах с ЧПУ, которые предшествовали переходу на FSSB, в частности для вариантов 15, 16, 18 и 21 серии, 6090 часто является правильной частью.Модули 6096 и 6114 не являются взаимозаменяемыми с модулями 6090 на этих более старых контроллерах.

H244 Декодировано: что говорит вам суффикс

В серии 6090 альфа-С структура суффикса содержит конкретную информацию.

В"2"в SVUC2-40/40 указывает, что этодвухосевой модуль∆ как выходные каналы L, так и M присутствуют и активны."40/40"описывает класс тока каждой оси: как ось L, так и ось M работают в классе 40, что соответствует номинальной непрерывной мощности 8,7 А на канал.

Для сравнения, H246 составляет SVUC2-40/80- ось L остается на уровне 8,7A, но ось M повышается до более высокого класса тока, подходящего для машин, где две оси приводят двигатели разных размеров.80H244 является наиболее симметричной конфигурацией в диапазоне с двумя осями: обе оси идентичны, оба питания соответствуют двигателям,оба разделяют один и тот же 17A общий входный вывод от входящей трехфазной линии.

Технические спецификации

Две оси, одно устройство

Производители машин выбирали модули усилителей с двумя осями по двум причинам: пространство шкафа и эффективность кабельного маршрутизации.Один SVUC2-40/40 занимает один слот в кабинете привода и подключается к CNC через одноосевой интерфейс, в то время как его два выходных канала каждый проводят отдельные кабели питания к их соответствующим двигателям.это уменьшает вдвое количество соединений интерфейса на стороне управления и уменьшает объем кабинета для сервосекции.

С H244, сбой L-оси, который выключает усилитель, также выводит M-ось из строя.и тот же светодиодный дисплей на передней панелиПри устранении неполадок важно определить, возникла ли сигнализация из канала L, канала M или общего внутреннего компонента, прежде чем заменить устройство.

Передний светодиодный дисплей на SVUC2 использует 7-сегментный формат для указания кодов тревоги и, при нормальной работе, состояния работы.наблюдение за светодиодом в момент возникновения неисправности перед обновлением экрана сигнализации CNC часто дает наиболее точное первое указание, какой канал или какая внутренняя схема задействована.

Ссылка на код тревоги

Коды сигнализации 8 и 9 с запятой (8., 9.) указывают на сигнализацию IPM (Интеллектуальный Модуль Мощности), а не на простое состояние перенапряжения.IPM сигнализации обычно включают внутренние транзисторные модули, обнаруживающие аномальные термические или текущие условия на уровне устройства, который отличается от неисправности проводки или двигателя, запускающего внешний датчик тока.HCL или HCM (без точки) в точках запуска в сторону проводки или изоляции двигателя сначала проверяется; сигнализация IPM (точечный код) требует проверки модулей транзисторов и их теплового пути.

Заместительный вопрос 6066: тип А против типа В.

A06B-6090-H244 является документально подтвержденной заменой A06B-6066-H244 с точки зрения функции и класса тока.Критическое предупреждение - совместимость интерфейса.

Используемые серии 6066Тип BПВМ интерфейс проводки на его контроллере.Тип А. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinoutFANUC не предлагал официального обмена между этими двумя сериями именно из-за этой несовместимости разъемов.

Для машин, уже работающих на 6090 H244 и нуждающихся в непосредственной замене, это различие является необоснованным. Заменяющий блок подключается идентично.Вопрос интерфейса возникает только когда кто-то пытается источник 6090 в качестве обновления или замены для оригинальной установки 6066.

Состояние запасов и поставки

Новые старые акции A06B-6090-H244 являются оригинальными продуктами FANUC в оригинальной упаковке, никогда не устанавливались.настоящий новый запас - предпочтительный вариант для машин, которые должны поддерживать непрерывную работу Новые единицы имеют 12-месячную гарантию на складе.

Использованные проверенные агрегаты поставляются из выведенных из эксплуатации машин, проверены как на функциональность оси L, так и M, и предлагаются с 3-месячной гарантией.Общие способы отказа на подержанных устройствах серии 6090, найденные в документах о ремонте, включают деградацию конденсатора, протекающие электролиты на карте управления, и неисправные выходные транзисторы - все возрастные неисправности, предсказуемые от блоков, которые были в эксплуатации 15-30 лет.Подтвердить стандарт проверки с нами перед заказом, если эксплуатационные требования машины требуют.

Заказ, оплата и доставка

Посылка по всему миру через DHL и FedEx в течение0 ¢ 3 рабочих дняКомбинированная доставка доступна для заказов на несколько товаров.

Варианты оплаты:

• Банковский перевод (T/T) ¢ все значения заказов
• PayPal заказ до 500 долларов США
• Вестерн Юнион (Western Union) - все значения заказов

Ввозные пошлины и местные налоги находятся на ответственности покупателя в пункте назначения.

Гарантия и возврат

Возвраты, принятые для единиц, прибывших поврежденными, неполными, не соответствующими описанию или подтвержденными неработающими в течение4 дня с момента получения. Поставка должна быть возвращена в первоначальном состоянии с гарантийной маркировкой. Ответственность за доставку принадлежит покупателю. Не допускается возврат заказа или изменения мнения.

Часто задаваемые вопросы

Вопрос 1: A06B-6090-H244 перечислен как заменитель A06B-6066-H244.

Ответ: У обоих агрегатов общий класс тока SVUC2-40/40 и они управляют одними и теми же двигателями, но они используют разную проводку интерфейса управления. 6066 использует интерфейс PWM типа B, а 6090 использует тип A.На машине, которая была первоначально построена с 6066 и имеет интерфейсный разъем типа B от CNC к усилителюДля машин, уже работающих на 6090 H244 поскольку большинство сохранившихся машин этого рода были обновлены в какой-то момент, замена H244 из той же серии 6090 подключается непосредственно без каких-либо модификаций интерфейса..

Вопрос 2: обе оси L и M на моей машине остановились вместе, и светодиод показывает сигнализацию "b". Что это означает, и с чего мне начать устранение неполадок?

A: Сигнализация "b" на светодиоде с 7 сегментами обозначает одновременный перенапряжение на оси L и M одновременно.который на модуле с двумя осями обычно указывает на общий сбой, а не на два независимых сбоя каналаПервые места для проверки - это постоянная связь и входящая мощность: условия тревоги 3 (LVDC) или тревоги 1 (HV) могут предшествовать или сопровождать тревогу "b", если магистраль постоянного тока обрушается под нагрузкой.Если связь постоянного тока не нарушаетсяЕсли вы видите "b". с запятой вместо простых "b", that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.

Вопрос 3: Требуется ли A06B-6090-H244 отдельный модуль питания, как 6114 alpha i SVM с его aiPS?

Ответ: Нет. Серия 6090 SVUC является самостоятельным устройством, которое ректифицирует собственный входящий трехфазный переменный ток и генерирует напряжение постоянного тока внутри.Это та же архитектура, что и 6093 бета серии SVU.: привод подключается непосредственно к трехфазному вводу переменного тока и не зависит от внешней общей шины питания.Это делает установку простой ¢ входящий трехфазный переменный ток и кабели двигателя являются основными соединениями, наряду с интерфейсом управления с CNC. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.

Вопрос 4: Моя машина использует двигатели α12 на обеих осях.

Ответ: H244 является правильным выбором для совмещенных двигателей α12 как на оси L, так и на оси M. Мотор α12 входит в диапазон 40-классного тока, а H244 обеспечивает равное 8.7Назначенная мощность на обоих каналах, точно приспособленная к этой моторной пареH246 (SVUC2-40/80) является правильным выбором только тогда, когда на двух осях используются двигатели разных размеров: двигатель 40-го класса на оси L и более крупный двигатель, требующий тока 80-го класса на оси M.Если обе оси приводят в действие одинаковые двигатели α12, асимметричный H246 не предлагает никаких преимуществ и вводит ненужную сложность.

Вопрос 5: Серия 6090 прекращена. Если эта установка снова потерпит неудачу через несколько лет, каковы реалистичные долгосрочные варианты?

Ответ: Серия 6090 была выпущена из производства на протяжении многих лет и не вернется.запасов запасной единицы сейчас, пока используются и новые старые образцы запасов все еще доступны на рынке это самый простой и наиболее распространенный подход для критически важных машин производстваВо-вторых, если сама система CNC модернизируется или заменяется, в том же проекте может быть обновлена архитектура сервопривода.поскольку более новые CNC и семейства приводов не ограничены наличием 6090 частейВ-третьих, some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacementОбращайтесь к нам о текущей наличии запасов; учитывая возраст этих единиц, позиции запасов могут быстро меняться.

Контактные данные по доступности и цене:Мисс Эмиsales01@sande-elec.comСкайп:Sandesales01Телефон: +86 18620505228
