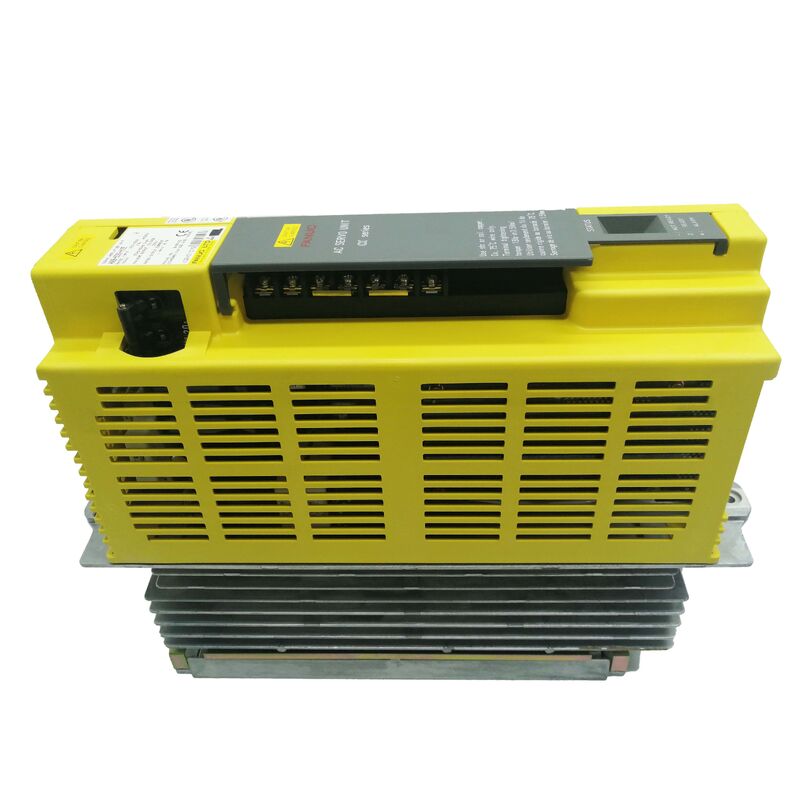

FANUC A06B-6089-H101 — Alpha SVU1-12: Основа одноосевого привода

Одна ось. Один блок. Полностью.

Когда производитель станка выбирает установку ЧПУ-привода для оси, конкурируют две философии. Первая объединяет несколько осей в общие модули, которые используют общий шину постоянного тока — это эффективно с точки зрения пространства в шкафу и рекуперации энергии, но жестко связано: отказ одного блока питания выводит из строя все оси на этой шине. Вторая рассматривает каждую ось как независимую электрическую единицу, каждая со своим выпрямителем, своим питанием переменного тока, своей границей неисправности. A06B-6089-H101 построен на основе второй философии.

Обозначенный SVU1-12 в серии FANUC alpha, это одноосевой сервоусилитель, управляющий осью L с номинальной выходной мощностью 3.0A. Обозначение "SVU" означает Servo amplifier Unit (Сервоусилитель) — автономная конструкция со встроенным выпрямителем, преобразующим входящий трехфазный переменный ток непосредственно во внутреннюю шину постоянного тока, без зависимости от внешнего блока питания. "1" означает одну ось. "12" — это класс тока: 3.0A непрерывно, подходящий для двигателей alpha в диапазоне α1/3000 до α2/3000.

Практически это означает следующее: подайте трехфазный переменный ток 200–230 В на блок, подключите кабель питания двигателя, выполните подключение обратной связи энкодера, подключите ШИМ-интерфейс к ЧПУ, и ось будет работать. Больше ничего устанавливать не нужно, нет шины для настройки, нет общих компонентов для предварительной проверки. Если этот блок выйдет из строя, остановится только эта ось. Остальная часть станка продолжит работать.

Sande Electric предлагает A06B-6089-H101 в новом и бывшем в употреблении состоянии с доставкой по всему миру в течение 0–3 рабочих дней.

Место SVU1-12 в линейке одноосных приводов 6089

В подсемействе 6089 SVU FANUC предлагал два класса тока. H101 работает при 3.0A (класс 12), а H102 работает при 5.9A (класс 20, обозначенный SVU1-20). Оба блока физически схожи и используют один и тот же ШИМ-интерфейс типа A. Выбор между ними полностью зависит от подключенного двигателя.

Номинальная мощность H101 3.0A соответствует двигателям более легкого конца каталога alpha — в частности, α1/3000 и α2/3000. Это компактные двигатели, используемые на осях с меньшими требованиями к крутящему моменту: небольшие токарные станки, вспомогательные поворотные оси, магазины инструментов на обрабатывающих центрах или любое применение, где механическая нагрузка невелика, а быстрые перемещения коротки. Попытка использовать физически более крупный двигатель alpha на H101 не является жизнеспособной заменой — двигатель будет потреблять больше тока, чем выходной каскад усилителя может выдержать, и тепловая защита отключит ось при любой значительной нагрузке.

H102 (SVU1-20) обслуживает следующий уровень: α2/3000, α3/3000, α4/4000. Если установленный на вашем станке двигатель относится к этому классу, H101 не является подходящей деталью. Данные на шильдике двигателя и код двигателя сервопривода ЧПУ (параметр 2020) — это два самых быстрых способа подтвердить, какой вариант SVU1 действительно нужен станку перед заказом.

Архитектура, лежащая в основе блока: почему ШИМ-интерфейс типа A все еще важен

A06B-6089-H101 использует ШИМ-интерфейс типа A для связи с ЧПУ. Это параллельный цифровой интерфейс, который более ранние поколения ЧПУ FANUC использовали до появления оптоволоконной шины FSSB (Fanuc Serial Servo Bus). На станках с системами управления Series 15, 16, 18 или 21 — не-i поколениях — плата управления сервоприводом внутри ЧПУ выводит ШИМ-сигналы, которые передаются через жгут кабелей непосредственно к усилителю. Семейство Alpha SVU было разработано именно для этого интерфейса.

Обозначение типа A имеет значение, потому что FANUC также выпускал блоки с интерфейсом типа B, и эти два типа не являются электрически взаимозаменяемыми, несмотря на схожие форм-факторы в некоторых случаях. Тип A использует определенные назначения контактов и протоколы сигналов, которые отличаются от типа B; замена одного на другой приведет к немедленным ошибкам связи между ЧПУ и приводом, а не просто к снижению производительности. При определении того, использует ли станок тип A или тип B, самое быстрое подтверждение — это посмотреть на обозначение платы интерфейса сервопривода ЧПУ — поколение платы укажет, какой тип интерфейса она поддерживает.

Для серии 6089 H1xx все блоки используют тип A. В подсемействе SVU1 нет варианта типа B.

Технические характеристики

Одноосевые против многоосных SVU: практическое соображение при установке

Семейство 6089 также включает варианты SVU2 (двухосевой) и SVU3 (трехосевой). Учитывая, что многоосевой блок обслуживает больше осей на корпус, SVU2 и SVU3 выглядят привлекательно с точки зрения экономии места в шкафу. Так почему же производитель станка или инженер по техническому обслуживанию выберет несколько блоков SVU1 вместо этого?

Несколько сценариев благоприятствуют одноосевому подходу. Во-первых, физическая близость: обрабатывающий центр, где каждый привод оси установлен в небольшом корпусе рядом с серводвигателем, а не консолидирован в центральном шкафу, выигрывает от более коротких кабелей питания двигателя и более простой прокладки кабелей. SVU1 достаточно мал, чтобы устанавливаться в ограниченных пространствах рядом с осью, которую он приводит. Во-вторых, изоляция неисправностей: при отдельных блоках SVU1 на ось вышедший из строя привод останавливает только эту ось. Станок может по-прежнему работать частично или в одноосном режиме, пока неисправный блок будет найден и заменен. С трех-осевым SVU3 отказ одного компонента выводит из строя все три оси одновременно. В-третьих, логистика замены: блоки SVU1 одинакового типа взаимозаменяемы между осями, что делает один запасной блок резервом для любой оси L на станке, а не резервом для конкретной многоосевой комбинации.

Для любого станка, работающего непрерывно в производстве, аргумент изоляции неисправностей сам по себе часто оправдывает одноосную архитектуру.

Справочник по аварийным сигналам на 7-сегментном светодиоде: коды неисправностей SVU1-12

A06B-6089-H101 отображает коды неисправностей на 7-сегментном светодиоде, видимом на передней панели блока. Когда станок неожиданно останавливается, а экран аварийных сигналов сервопривода на ЧПУ сообщает об ошибке сервопривода, проверка этого дисплея непосредственно на приводе является самым быстрым первым диагностическим шагом. Распространенные коды включают:

• 1 — Перенапряжение на шине постоянного тока (проверьте входное напряжение переменного тока и условия рекуперации)
• 2 — Пониженное напряжение на шине постоянного тока (проверьте трехфазное входное напряжение на клеммах блока)
• 3 — Пониженное напряжение на шине постоянного тока после начальной зарядки (потеря фазы на входе или состояние предохранителя)
• 8 — Перегрузка по току на оси L (проблема с обмоткой двигателя или изоляцией кабеля; проверьте перед заменой блока)
• A — Неисправность IPM (Intelligent Power Module) на выходном каскаде (аппаратная неисправность блока)
• 9 — Перегрузка цепи рекуперативного разряда (рекуперация превышает мощность блока; проверьте рабочий цикл замедления)

"8" или сигнал перегрузки по току на SVU1-12, который возникает немедленно при включении оси — а не после некоторого периода движения — почти всегда указывает на неисправность обмотки в подключенном двигателе или пробой изоляции кабеля, а не на неисправный усилитель. Тестирование сопротивления изоляции двигателя (меггер-тест между выводами обмотки двигателя и корпусом двигателя, при отключенном кабеле двигателя на конце привода) является правильным первым шагом перед тем, как признать H101 неисправным.

Заказ, оплата и доставка

Глобальная доставка через DHL и FedEx в течение 0–3 рабочих дней с момента подтверждения оплаты. Возможна комбинированная доставка при заказе нескольких единиц.

Принятые способы оплаты:

• Банковский перевод (T/T) — любой объем заказа
• PayPal — заказы до 500 долларов США
• Western Union — любой объем заказа

Импортные пошлины и налоги являются ответственностью покупателя в месте назначения.

Гарантия и политика возврата

Возврат принимается, если блок прибыл поврежденным, неполным или не соответствующим описанию — или если блок подтвержден как неработоспособный в течение 4 дней с момента получения. Гарантийная этикетка должна быть неповрежденной на любом возвращаемом товаре. Расходы по обратной доставке несет покупатель. Возврат по причине неправильного заказа или изменения решения не принимается.

Часто задаваемые вопросы

В1: Как мне подтвердить, нужен ли моему станку H101 (SVU1-12, 3.0A) или H102 (SVU1-20, 5.9A)?

О: Окончательная проверка — это табличка модели двигателя на оси двигателя, установленного в данный момент на станке. Если двигатель — α1/3000 или α2/3000, то H101 является правильным соответствием. Если двигатель — α2/3000, используемый в приложении с более высокими требованиями, или α3/3000, α4/4000 или выше, требуется H102 (SVU1-20, 5.9A). Вторичная проверка — это экран параметров сервопривода ЧПУ — перейдите к параметрам сервопривода и прочитайте параметр 2020 (код двигателя) для соответствующей оси. Сопоставьте этот код с таблицей кодов двигателей в документации сервопривода станка; код укажет модель двигателя, которая напрямую подскажет, какой усилитель класса тока необходим. Не предполагайте, что установленный усилитель соответствует спецификации станка — предыдущее техническое обслуживание могло привести к установке неправильной замены.

В2: Что означает состояние "Новый заводской запечатанный" для этого блока и чем оно отличается от проверенного б/у блока?

О: Новый заводской запечатанный (NFS) означает, что блок никогда не устанавливался и не подключался к питанию в станке. Он был извлечен из оригинальной запечатанной упаковки FANUC и хранился в контролируемых условиях. Блок сохраняет оригинальную гарантийную этикетку FANUC, все крышки разъемов и упаковочные материалы, как при отправке с завода. Это состояние имеет нашу 12-месячную складскую гарантию. Проверенный б/у блок, напротив, ранее был установлен в производственном оборудовании, снят (либо из-за модернизации станка, вывода станка из эксплуатации или устранения неисправностей) и протестирован по всем электрическим параметрам перед выставлением на перепродажу. Б/у блоки имеют 3-месячную гарантию. Для станков, работающих непрерывно с высокими требованиями к времени безотказной работы, запас NFS устраняет любую неопределенность относительно предыдущей истории эксплуатации и является рекомендуемым выбором.

В3: Кабель ШИМ-интерфейса между моим ЧПУ и A06B-6089-H101 выглядит неповрежденным, но ЧПУ показывает ошибку связи сервопривода сразу после включения питания. Что следует проверить, прежде чем заключить, что привод неисправен?

О: Ошибки ШИМ-интерфейса при запуске без предварительного движения чаще являются проблемой подключения, чем аппаратным сбоем привода. Проверьте в следующем порядке: во-первых, убедитесь, что разъем кабеля интерфейса полностью вставлен как в плату сервопривода ЧПУ, так и в блок SVU1 — частичное подключение многоконтактного разъема может привести к отключению одной или нескольких сигнальных линий, необходимых приводу для подтверждения связи. Во-вторых, осмотрите корпус разъема с обеих сторон на предмет погнутых или утопленных контактов; контакт, который выглядит вставленным снаружи, может отойти от контакта внутри. В-третьих, если станок долго стоял без использования, проверьте контакты разъема на предмет коррозии — ШИМ-интерфейс работает на низких уровнях сигнала, где даже легкое окисление может прервать связь. Очистите контакты соответствующим очистителем контактов, если видна коррозия. Только после подтверждения полной исправности кабеля и разъемов сам привод следует рассматривать как источник неисправности.

В4: Может ли A06B-6089-H101 (SVU1-12) управлять двигателем серии beta вместо двигателя alpha в качестве временной меры?

О: Не без риска, и в целом не рекомендуется даже временно. Семейство 6089 SVU предназначено для двигателей серии alpha, и параметры кода двигателя в ЧПУ настроены соответствующим образом. Двигатели серии beta имеют другие электрические характеристики — другую индуктивность обмоток, другие протоколы обратной связи энкодера и другие параметры настройки контура тока. Работа двигателя beta на alpha SVU может привести к колебаниям, неуправляемому току или ошибкам сервопривода в зависимости от того, насколько параметры двигателя отклоняются от профиля alpha, который ожидает управляющий каскад усилителя. Даже если двигатель физически работает без немедленной ошибки, привод работает вне установленных параметров и может выдавать неточный контроль положения и скорости. Правильный подход при отсутствии двигателя alpha — дождаться нужного двигателя, а не заменять его несовместимым типом.

В5: Существует ли современная прямая замена FANUC для A06B-6089-H101, которую можно установить без изменения ЧПУ?

О: Прямой замены в текущем производстве FANUC не существует. Семейство 6089 SVU использует ШИМ-интерфейс типа A, связанный со старыми поколениями ЧПУ (Series 15, 16, 18, 21 non-i). Современные приводы FANUC используют оптоволоконный интерфейс FSSB и требуют ЧПУ серии i. Замена современного привода на H101 на станке с ЧПУ non-i потребует замены платы интерфейса сервопривода ЧПУ, что в большинстве случаев означает замену самого ЧПУ — капитальный проект, а не замена компонента. Практическим решением для поддержания работоспособности станков на этих устаревших системах является наличие на складе проверенных блоков H101. Учитывая возраст производства серии 6089, новые заводские запечатанные запасы со временем становятся менее доступными; создание резерва из двух или трех блоков для станков с высокой степенью использования является разумной стратегией технического обслуживания. Свяжитесь с нами, чтобы обсудить цены на несколько единиц, если ваше предприятие эксплуатирует несколько станков этого типа.
