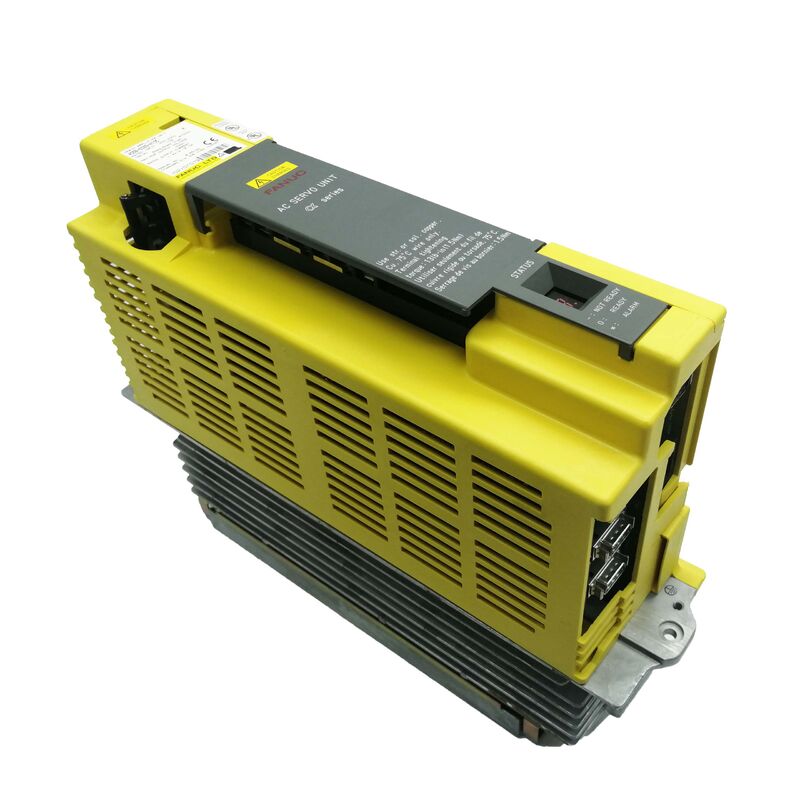

Серводрайвер Fanuc A06B-6089-H201 A06B6089H201 A06B-6089-H201

FANUC A06B-6089-H201 Сервоусилитель Alpha SVU2-12/12

Обзор

A06B-6089-H201 - это 2-осевой сервоусилитель FANUC Alpha, официально обозначенный SVU2-12/12 в руководстве по описанию серии Alpha.

В руководстве он указан как сбалансированная двух-осевая модель с Группа A / Группа A, а соответствующая таблица спецификаций присваивает номинальный ток 3,0 А и предельный пиковый ток 12 А как для оси L и оси M.

Эта сбалансированная структура является истинной идентичностью H201. Это не просто «двухосевой привод Alpha». Это очень специфический двухосевой усилитель, где оба канала относятся к одному и тому же классу низких токов.

Для технических покупателей это важно, потому что это точно указывает, к какой архитектуре машины относится эта модель: один корпус усилителя обслуживает два согласованных сервоканала, а не две неравные оси или более крупную конфигурацию смешанной мощности.

Технические данные

Применение и типичное использование

В практических применениях машин H201 хорошо подходит для двух-осевых систем подачи, где оба канала требуют сопоставимой мощности тока. Обычно это указывает на системы осей ЧПУ, в которых две оси меньшей нагрузки сгруппированы в один корпус усилителя, а не разделены на отдельные одно-осевые блоки.

Это описание применения является выводом из официального обозначения модели 12/12 и сбалансированной таблицы токов.

Это делает A06B-6089-H201 особенно ценным в устаревших системах FANUC Alpha, где первоначальный производитель машины спроектировал шкаф, пару двигателей и топологию привода вокруг этого точного двух-осевого класса.

В этих случаях точная замена H201 помогает сохранить исходную структуру оси, сокращает изменения в проводке и приближает машину к ее предполагаемой логике управления. Для групп технического обслуживания это часто означает сокращение времени повторного ввода в эксплуатацию и меньше избегаемых несоответствий после установки.

Это инженерный вывод, основанный на официальном классе двухосевой модели и структуре тока.

Почему эта модель важна при сервисном обслуживании

Одна из причин, по которой H201 остается полезным, заключается в том, что он решает очень специфическую проблему замены. Если установленная машина была построена на основе сбалансированного двухосевого усилителя 12/12, замена ее на другой двухосевой класс может изменить электрическое соответствие двух сервоканалов, даже если усилитель выглядит похоже.

Для старых систем Alpha эта точность имеет значение. Ценность H201 заключается не в его широкой универсальности, а в том, что он сохраняет исходный двух-осевой баланс тока.

Это вывод из официального обозначения модели и таблицы спецификаций.

Еще одним практическим преимуществом является простота. По сравнению с более крупным усилителем смешанной мощности, сбалансированный модуль 12/12 может быть проще в проверке в системах, где обе оси относятся к одному классу двигателей.

Это не устраняет необходимость проверки установленного номера детали, но делает продукт более простым для покупателей, которые хотят чистую, точную замену модели на модель. Это инженерный вывод, основанный на классификации руководства Группа A / Группа A.

Часто задаваемые вопросы

В1: Каково точное обозначение FANUC для A06B-6089-H201?
Руководство по описанию Alpha идентифицирует его как SVU2-12/12. Это означает, что это двухосевой сервоусилитель Alpha с двумя согласованными каналами класса 12.

Это официальное обозначение гораздо полезнее, чем общее маркетинговое название, потому что оно сообщает технику, как электрически организован усилитель.

В2: Что означает структура 12/12 в реальном использовании машины?
Это означает, что оба сервоканала имеют одинаковый класс: номинальный ток 3,0 А и предельный пиковый ток 12 А на обеих осях. На практике это делает устройство подходящим для машин, где две оси меньшей нагрузки используют один корпус усилителя и требуют практически одинакового класса выходной мощности.

Это ключевая причина, по которой H201 отличается от смешанных моделей, таких как 12/20 или 12/40.

В3: Какие приложения лучше всего подходят для этой модели?
Лучше всего подходит для компоновок сервоприводов ЧПУ, где две сопоставимые оси подачи сгруппированы вместе в одном усилителе Alpha.

Распространенным примером являются устаревшие конфигурации машин, в которых парные оси изначально были разработаны вокруг двухосевого усилителя с низким током и сбалансированной мощностью.

Это заявление о применении является выводом из официального обозначения 12/12 и таблицы токов, а не строкой, скопированной из маркетингового буклета.

В4: Почему точное соответствие модели важно для H201?
Потому что в семействе Alpha сочетание токов является частью идентификации продукта.

Двухосевой усилитель не является взаимозаменяемым просто потому, что он также двухосевой. Если исходная машина ожидает сбалансированный усилитель 12/12, замена его на другой класс может повлиять на электрическое соответствие каналов оси и усложнить запуск.

Официальная таблица спецификаций именно то, что позволяет покупателю избежать этой ошибки.

В5: Что следует проверить перед заказом этой детали?
Сначала следует подтвердить установленную спецификацию заказа, затем пару двигателей машины, конфигурацию оси и контекст проводки панели.

Поскольку руководство связывает эту модель с приложениями Группа A / Группа A, эта группировка также полезна при проверке. При сервисном обслуживании самый безопасный подход — всегда подбирать точный класс усилителя, прежде чем предполагать совместимость по внешнему виду.
