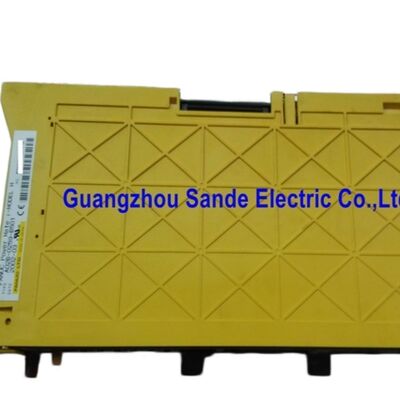

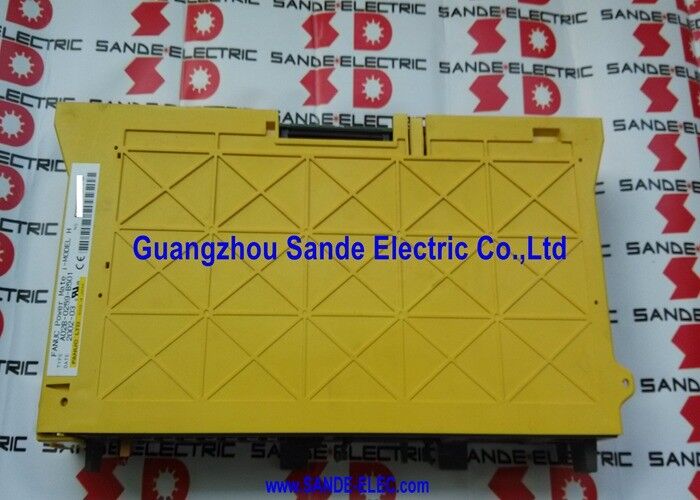

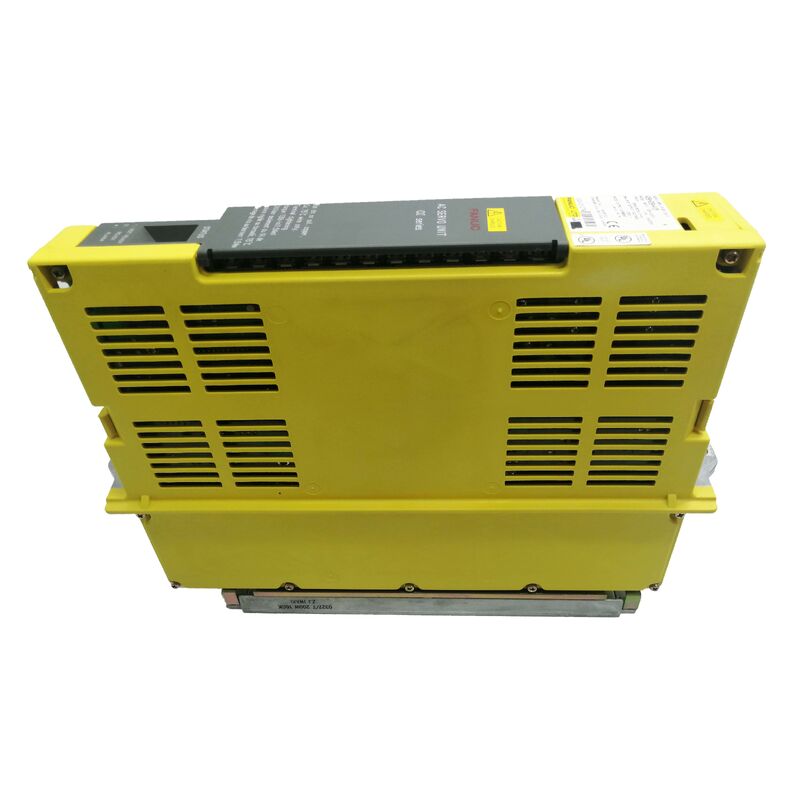

Модуль усилителя шпинделя Fanuc A06B-6088-H230 A06B6088H230 A06B-6088-H230

Fanuc A06B-6088-H230. Модуль усилителя спиндола Альфа SPM-30, 283V/325V / 35kW, выход 133A, интерфейс типа 1, спиндольные моторы модели 30/P40.

Обзор

ВFanuc A06B-6088-H230это модуль усилителя шпинделя SPM-30 в серии усилителей шпинделя A06B-6088 Alpha от Fanuc

При таком уровне мощности SPM-30 находится в верхней части диапазона стандартных модулей с спиндовым спиндом альфа, предназначенных для спиндовых двигателей Fanuc Model 30 и P40, используемых в крупных центрах обработки,тяжеловесные поворотные центры, и высокоскоростные фрезерные машины, где мощность шпинделя при полной скорости удаления металла превышает то, что могут выдержать модули среднего класса SPM-11 по SPM-22.

Серия A06B-6088 представляет собой альфа-усилители второго поколения Fanuc,включающая улучшения управления шпинделями HRV (High Response Vector), которые усовершенствовали оригинальную архитектуру серии A06B-6078.

В то время как интерфейс типа 1 сохраняется, позволяя использовать те же расширенные функции шпинделя (контур Cs, жесткое нажатие, синхронизация шпинделя,Улучшенная карта управления A06B-6088 обеспечивает более высокую точность регулирования скорости., более низкое колебание крутящего момента при скоростях резки и повышенная динамическая реакция во время перехода нагрузки шпинделя по сравнению с его предшественниками.

При 133А СПМ-30 требует значительной инфраструктуры охлаждения.

Модуль шириной 150 мм вмещает две системы охлаждения: внутренний вентилятор для электроники управления и внешний вентилятор для теплоотвода для высокоточных выходных транзисторов.Стрелковая доска, и сборка контрольной карты.

Двойной 7-сегментный светодиодный дисплей обеспечивает визуализацию статуса модуля в режиме реального времени и кода тревоги без использования диагностического инструмента.

Основные характеристики

35 кВт

Вход SPM-30 мощностью 35 кВт помещает его в верхний ряд стандартного альфа-модуля.двигатель шпинделя тянет 133А постоянного тока при полной нагрузке на обработку уровень тока, который требует тщательной проводки автобуса, правильные выпускные терминальные соединения и чистый ток постоянного тока из PSM правильного размера.

Машинная установка, использующая SPM-30 наряду с полной трехосной SVM, может легко превышать 45 кВт общего потребления постоянного тока при одновременной пиковой нагрузке;выбор альфа PSM для этой системы должен исходить из правильно рассчитанной суммы пиковой потребности;.

Мотор Fanuc Model 30 с шпинделями, которым управляет A06B-6088-H230, представляет собой высокомоторный, мощный шпиндельный двигатель, предназначенный для тяжелой обработкитяжелые обрабатывающие операции на крупных кованых изделиях, и высокой скорости удаления материала, где крутящий момент и мощность шпинделя являются ограничительными факторами.

Двигатель P40 является высокоскоростным вариантом, подходящим для применений, где диапазон скоростей шпинда и характеристики мощности при скорости имеют приоритет над максимальным крутящим моментом при низких скоростях.

Версии программного обеспечения и выбор вариантов

Варианты суффикса #H500 и #H501 A06B-6088-H230 имеют различные версии программного обеспечения 9D00 и 9D0A соответственно несовместимы друг с другомиз-за различий в доступности функции шпинделя и структуре параметров.

При заказе заменного SPM-30 должна быть установлена и сопоставлена суффикс оригинального модуля.Установка несовместимой версии программного обеспечения приводит к тревожным условиям или неправильному поведению шпинделя, которое не может быть решено одной лишь корректировкой параметров.

Версия программного обеспечения помечена на этикетке модуля и на карте внутреннего управления.

Эта несовместимость суффикса является более важной деталью для H230, чем для многих других модулей Fanuc это не незначительное изменение, но функционально значимое различие.

Всегда указывайте полный номер детали, включая суффикс, когда покупаете замену.

Частые вопросы

Вопрос 1: Какие коды сигнализации конкретно указывают на сбой модуля SPM-30 по сравнению с сбоем двигателя шпинделя?

Сигнализация 3 (Фьючерс на постоянном электрическом соединении взрыт) указывает на внутреннюю выходной стадию SPM-30. Сигнализация 9 (Перегрев основной цепи) указывает на то, что полупроводниковые устройства модуля превысили термические пределы.

Сигнализация 12 (Превышение тока в энергетической цепи) является наиболее распространенной внезапной сигнализацией и чаще всего вызвана повреждением изоляции спиндового двигателя несколько сотен мегаоммов или выше) перед осуждением усилителя.

Тревога 1 (перегрев двигателя) и Тревога 27 (отключение кодера импульса) указывают на проблемы с двигателем или системой обратной связи, а не на сам SPM-30.

Вопрос 2: В SPM-30 используются два охлаждающих вентилятора? Что произойдет, если один из них не работает?

Внутренний вентилятор охлаждает электронику управления; его неисправность указывается сигналом 56 (Внутренний вентилятор охлаждения остановлен). Внешний вентилятор теплоотвода охлаждает выходные транзисторы;его сбой приводит к сигнализации 9 (перегрев основной цепи), поскольку температура соединения транзистора повышается под нагрузкой.

Либо неисправность вентилятора требует немедленного внимания, при выходе 133A тепловая энергия рассеивается значительно, а повреждение компонентов от длительной перегрева является быстрым.

Оба вентилятора должны проверяться во время обычного обслуживания на предмет правильного вращения и звуковых аномалий, указывающих на износ подшипника.

Вопрос 3: Версии программного обеспечения 9D00 и 9D0A описываются как несовместимые?

Программная версия контролирует доступные функции шпинделя, наборы параметров и детали протокола связи с CNC.Функции, доступные в одной версии, могут отсутствовать или могут вести себя иначе в другой.

Кроме того, the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.

Нет модификации поля для преобразования между версиями; правильный суффикс должен быть источником.

Вопрос 4: Какой PSM необходим для питания системы, которая включает A06B-6088-H230?

SPM-30 потребляет 35 кВт при полной нагрузке. Добавьте потребности в одночасовой шине всех модулей оси SVM в стеке, обычно 415 кВт в общей сложности для машины с тремя-четырьмя осями.Комбинированный пиковый спрос определяет минимальный рейтинг PSM.

Машины с SPM-30 и тремя SVM-модулями общей мощностью 10 кВт требуют PSM, имеющей номинальную мощность максимума не менее 45 кВт, это относится к классу PSM-37 или PSM-45 (серия A06B-6087 или эквивалент).

Подсчет PSM производит сигнализацию о падении напряжения постоянного соединения (AL-04) во время ускорения шпинделя в сочетании с движением оси.

Вопрос 5: Модуль H230 имеет ширину 150 мм. Как с ним обращаться в шкафу усилителя?

Ширина 150 мм требует 150 мм свободного пространства для рельсов в стойке для установки альфа-усилителя.

При этой ширине модуль обычно располагается в одном конце рельса усилителя, чтобы минимизировать помехи со смежными модулями SVM.

Кабельное маршрутизация для 133A двигателя выходных соединений требует больших проводников поперечного сечения, чем более легкие SVM моторные кабели,и точки соединения терминального блока должны быть подвергнуты вращению в соответствии со спецификацией .
