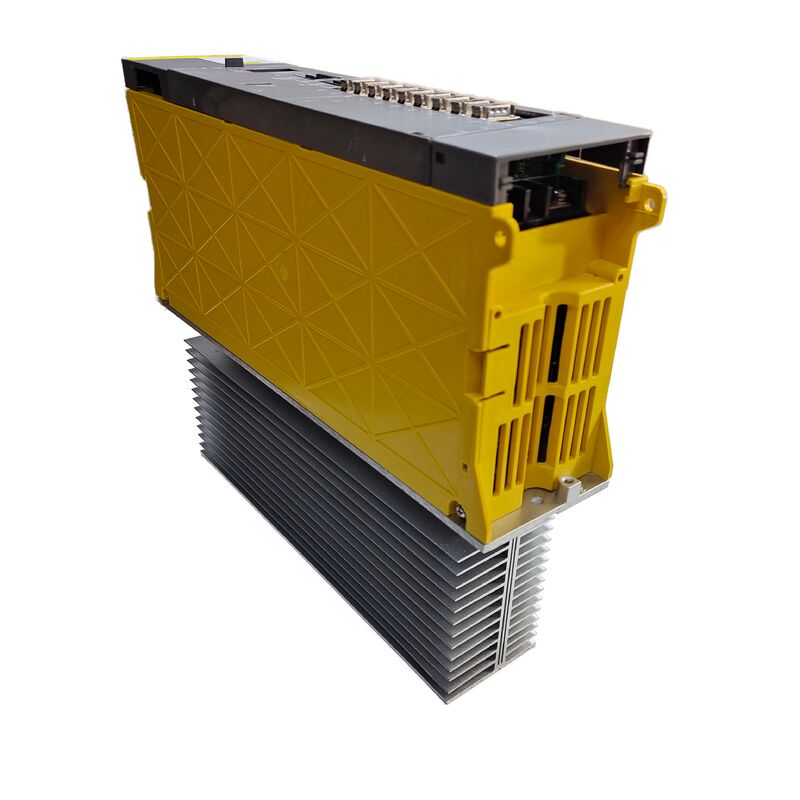

Модуль усилителя Fanuc Spindle A06B-6078-H206

Fanuc A06B-6078-H206 Первое поколение модуля спиндаля Альфа SPM-5.5, Интерфейс типа 1, обратная связь JY2/JY4, PSM, серия 200VAC

Обзор

ВFanuc A06B-6078-H206является модулем усилителя спиндового усилителя первой серии альфа первого поколения, обозначенным как SPM-5.5, из семейства усилителей Fanuc A06B-6078.

Как компактный модуль шпинделя класса 5,5 кВт, он был разработан для двух конкретных сценариев установки: как основной шпиндельный привод на небольших станках с ЧПУ,и в качестве вторичного или подшпиндельного усилителя на двухшпиндельных центрах обработки и центрах поворота, где потребление энергии подшпинделя скромно по сравнению с основным шпинделем.

Серия A06B-6078 занимает особое место в истории альфа-усилителей Fanuc как альфа-платформа первого поколения.

Эта архитектура представила интегрированную систему PSM/SVM/SPM до того, как более высокое разрешение HRV появилось в более поздних сериях A06B-6082, A06B-6088 и A06B-6102.PSM обеспечивает общую магистраль постоянного тока, модули SVM обрабатывают приводы сервооси, а SPM обрабатывает шпиндель, все извлекаемое из одной рельсы усилителя.

A06B-6078-H206 естественно вписывается в эту архитектуру, в паре с модулями серии A06B-6079 SVM на одной рельсе в машинах своей эпохи.

Пропускная способность модуля 66,8 × 70 мм физически компактна для привода шпинделя мощностью 5,5 кВт.

Философия дизайна интегрированного модуля привода Fanuc позволила получить этот небольшой размер, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.

Основные характеристики

Интерфейс типа 1 и обратная связь JY2/JY4

Интерфейс типа 1 на A06B-6078-H206 соединяется с CNC через серийный интерфейс шпинделя, что позволяет использовать расширенные функции шпинделя, которые определяют возможности альфа-спенделя первого поколения:Контур CsОтзывы поступают на приводы через разъемы JY2 и JY4,которые переносят сигналы кодера положения двигателя шпинделя и входы для контроля температуры.

Данное устройство обратной связи JY2/JY4 является специфическим для приводов с шпинделем интерфейса типа 1 и отличает A06B-6078-H206 от усилителей с шпинделем интерфейса типа 2, типа 3 и типа 4.которые используют различные устройства соединителей и наборы параметров.

H206 явно не совместим с этими более поздними типами интерфейсов машины, предназначенные для усилителей шпинделя типа 2/3/4, не могут использовать H206 в качестве замены без преобразования интерфейса.

The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

JY4 несет сигнал перегрева двигателя от встроенного термистора двигателя, обеспечивая теплозащитный вход, который запускает тревогу AL-01 до появления повреждения обмотка.

Приложения для подшпинделей и малых машин

Класс непрерывной мощности 5,5 кВт ставит SPM-5.5 ниже основных модулей шпинделя большинства производственных станций, которые обычно работают с приводами шпинделя мощностью от 7,5 кВт до 30 кВт.Для подшпинделей на двухшпиндельных центрах свертывания с помощью ЧПУ, вторичный шпиндель выполняет операции (бурение задней стороны, повороты, натяжки) на уровнях мощности, которые редко требуют полной мощности основного шпинделя.

SPM-5.5 является правильно указанным модулем для этого приложения без стоимости и размера более крупного усилителя шпинделя.

На более мелких станках с ЧПУ - компактных VMC, буровых и клапановых машинах и специализированных станках с ЧПУ - SPM-5.5 служит основным приводом шпинделя, когда скорость удаления материала и размеры инструмента соответствуют.5 кВт непрерывной мощности шпинделя.

Частые вопросы

Вопрос 1: Чем отличается вариант #H500 от #H501 в A06B-6078-H206?

Оба варианта представляют собой модули шпинделя интерфейса SPM-5.5 типа 1 с идентичными коннекторами обратной связи JY2/JY4 и теми же функциональными возможностями.

#H500 и #H501 обозначают незначительные пересмотры PCB или спецификации регионального рынка.

В большинстве приложений для замены они функционально взаимозаменяемы.Параметры прошивки различий между версиями иногда требуют корректировки.

Вопрос 2: Можно ли заменить A06B-6078-H206 на A06B-6082-H206 SPM-5.5 из серии второго поколения?

A06B-6082 - альфа-модуль шпинделя второго поколения с улучшенным управлением шпинделем HRV.Оба имеют одинаковое обозначение модели SPM и аналогичные электрические характеристики, но отличаются архитектурой управления печатными платками и совместимостью с параметрами CNC.

Замена между поколениями требует проверки совместимости с CNC и наборов параметров.

Перед тем, как попробовать перекрестную замену на производственной машине, проконсультируйтесь с документацией Fanuc по совместимости усилителей шпинделя или с квалифицированным поставщиком услуг.

Q3: Какие коды сигнализации CNC указывают на неисправность A06B-6078-H206?

Элементы сигнализации на спинделе отображаются на дисплее CNC как номера SP-xxx. AL-09 (полупроводники с перегревом) указывает на тепловую неисправность. Проверьте, работает ли вентилятор охлаждения модуля.AL-12 (перенапряжение постоянного тока) обычно следует изоляционному разложению обмотки спиндового двигателя и указывает на стадию выхода привода.

AL-03 (взрыв предохранителя постоянного тока) и AL-04 (взрыв предохранителя ввода) указывают на сбои внутренних компонентов в приводе.

AL-01 (перегрев двигателя) и AL-02 (отклонение от превышения скорости) чаще указывают на двигатель или обратную связь двигателя, а не на привод.Специфический номер должен быть прочитан на дисплее CNC.

Вопрос 4: Что такое альфа-архитектура первого поколения и почему это важно для запасных частей?

Альфа первого поколения относится к семействам модулей A06B-6077 PSM, A06B-6079 SVM и A06B-6078 SPM, которые сформировали оригинальную интегрированную систему привода альфа Fanuc.

Эти модули имеют общую архитектуру магистрали постоянного тока и генерацию интерфейса PWM.

A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityСохранение стабильности генерации в стеке усилителей является наиболее безопасной стратегией замены.

Вопрос 5: Какие варианты обслуживания доступны для неисправного A06B-6078-H206?

Обмен является наиболее практичным вариантом: поставка неисправного модуля в сервисное учреждение и получение проверенного, гарантированного отремонтированного блока.

Ремонт на уровне компонента доступен для неисправностей на выходной стадии транзистора, охлаждающего вентилятора,и внутренние предохранители .

PCB в H206 не продаются Fanuc отдельно, но специализированные ремонтные предприятия ведут их в качестве сервисной инвентаризации.

Перед отправкой все правильно обслуживаемые агрегаты должны быть испытаны под нагрузкой на испытательной конфигурации Fanuc PSM/SVM с соответствующим спиндовым мотором альфа.
