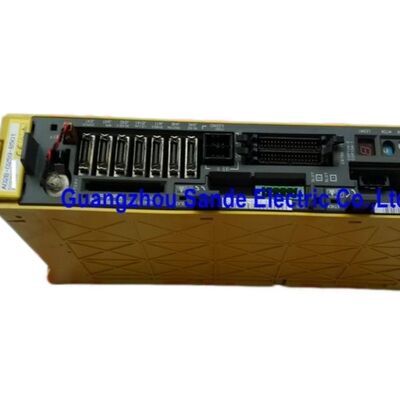

FANUC A06B-6080-H301 Сервомодуль — Описание продукта

Когда термин — «модуль», детали имеют значение

Люди, ищущие компоненты сервопривода FANUC, иногда используют термины «усилитель», «драйвер» и «модуль» как взаимозаменяемые. В случае с A06B-6080-H301, слово «модуль» имеет особое значение. Серия 6080 разработана на основе модульной архитектуры сервопривода — системного подхода, при котором отдельные модули привода вставляются в общую инфраструктуру источника питания, а не каждый блок имеет свой собственный независимый силовой каскад.

Это различие имеет значение на этапе замены. A06B-6080-H301 не является автономным приводом с собственным выпрямителем и шиной постоянного тока. Он работает совместно с блоком питания FANUC (PSM) в одном сервошкафу. Если вы заказываете замену, вам нужен сам модуль — источник питания и другие компоненты шкафа остаются на месте.

Краткий обзор

Серия 6080: модульная по дизайну

Серия 6080 от FANUC представляет собой важное архитектурное изменение в упаковке систем сервопривода для станков с ЧПУ. Вместо того чтобы назначать самодостаточный усилитель каждой группе осей, подход 6080 использует централизованный модуль источника питания в сочетании с отдельными модулями сервопривода — каждый из которых отвечает за собственную логику управления осью, но получает питание от общего PSM.

Эта модульная топология предлагала реальные преимущества в больших многоосных системах: более простая масштабируемость, упрощенная диагностика неисправностей (сбой модуля не выводит из строя инфраструктуру питания) и более организованная компоновка шкафа. Она стала основой для структуры сервосистем FANUC в конце 1990-х и начале 2000-х годов, и многие из этих установок до сих пор активно используются.

H301 в семействе 6080 обрабатывает три сервооси из одного корпуса модуля. Три оси скоординированного движения ЧПУ — обычно X, Y и Z на обрабатывающем центре — управляются одним сменным блоком. Когда этот блок нуждается в замене, H301 является именно той деталью, которая требуется.

Понимание контекста модульного шкафа

Перед заказом полезно понять, как A06B-6080-H301 вписывается в более крупную систему привода:

Модуль 6080 подключается к сервошкафу, который также содержит модуль питания FANUC (PSM) и, возможно, другие модули осей. PSM выполняет функции преобразования переменного тока в постоянный и рекуперативного торможения для всего шкафа. Модуль H301 получает питание от шины постоянного тока от PSM и независимо управляет регулированием тока, обработкой обратной связи по положению и коммутацией двигателя для своих трех назначенных осей.

При диагностике неисправности сервопривода в такой системе первым шагом всегда является определение того, связана ли неисправность с PSM или с конкретным модулем оси. Неисправность PSM обычно одновременно затрагивает все оси. Неисправность модуля, как правило, специфична для оси или ограничена осями, которые используют этот модуль. Если на вашей машине возникают сигналы тревоги сервопривода только на трех осях, и эти оси соответствуют H301, то сам модуль становится центром расследования.

Новые и бывшие в употреблении товары — что доступно в настоящее время

Оба состояния имеются на складе, в зависимости от наличия в реальном времени. Поскольку серия 6080 широко использовалась в средних и крупных обрабатывающих центрах с ЧПУ от крупных японских и европейских производителей оригинального оборудования, бывшие в употреблении блоки, полученные из выведенных из эксплуатации или модернизированных систем, относительно доступны — и многие из них остаются в исправном состоянии.

Новые блоки поставляются с полной 12-месячной гарантией и являются правильным выбором, когда машина имеет критическое значение, работает в напряженных производственных циклах или когда вам нужна максимальная уверенность в замене. Б/у блоки поставляются с 3-месячной гарантией и представляют собой практичный вариант для резервного запаса, машин с низкой загрузкой или для ситуаций с ограниченным бюджетом.

Уровень запасов устаревших модулей FANUC может быстро меняться. Подтвердите наличие перед завершением заказа.

Способы оплаты и доставка

Принятые способы оплаты: Банковский перевод (T/T) для любого объема заказа, без наценки. PayPal для заказов до 500 долларов США, комиссия за обработку составляет примерно 3,9–4,4%. Western Union для любого объема заказа.

Отправка: В течение 2–4 рабочих дней после подтверждения оплаты, через DHL или FedEx в большинство международных пунктов назначения. Покупатели из регионов с ограниченным доступом к курьерским службам должны связаться с нами перед заказом. Все таможенные пошлины, импортные налоги и расходы на таможенное оформление являются ответственностью покупателя. Несколько единиц могут быть объединены в одну партию для консолидированных транспортных расходов.

Покрытие гарантии — четкое и понятное

Новые блоки: 12-месячная гарантия с даты поставки. Б/у блоки: 3-месячная гарантия с даты поставки.

Гарантия распространяется на функциональные отказы при нормальных условиях установки и эксплуатации. Она не распространяется на физические повреждения, возникшие после доставки, неисправности, вызванные неправильной проводкой или настройкой параметров, или повреждения, возникшие в результате условий эксплуатации, выходящих за предельные значения модуля.

Возврат принимается для товаров, прибывших поврежденными или не соответствующими описанию — сообщите в тот же день или на следующий рабочий день после получения. Неисправные блоки, о которых сообщено в течение 4 дней с момента доставки, также подлежат возврату или замене. Возврат по причине изменения решения и неправильно заказанные товары исключаются. Все возвращаемые блоки должны иметь оригинальную гарантийную этикетку, неповрежденную и неизмененную.

Типичные области применения машин

A06B-6080-H301 наиболее часто ассоциируется с:

• Средние и крупные обрабатывающие центры с ЧПУ, работающие под управлением контроллеров FANUC серий 16i, 18i или 21i с модульными сервоприводами
• 5-осевые обрабатывающие центры, где несколько модулей серии 6080 обслуживают различные группы осей
• Токарные центры и станки токарно-фрезерной обработки с ЧПУ FANUC со сложными многоосными сервоконфигурациями
• Промышленные роботы и гибкие производственные системы, где модульная архитектура 6080 была принята системными интеграторами
• Тяжелое производственное оборудование в автомобильной, аэрокосмической и прецизионной инженерии

Часто задаваемые вопросы

В1: В чем разница между «сервомодулем» FANUC, таким как A06B-6080-H301, и «сервоусилителем» серий 6090 или 6093?

Ключевое отличие заключается в архитектуре питания. Сервоусилители серий 6090 и 6093 в основном являются самодостаточными блоками с собственными силовыми каскадами — они получают переменный ток и выполняют полное преобразование и функцию привода двигателя внутри. A06B-6080-H301, как часть модульной серии 6080, является модулем привода, который полагается на отдельный модуль питания FANUC (PSM) для питания своей шины постоянного тока. H301 управляет сервоуправлением и выходными каскадами для трех осей, но не содержит собственного выпрямителя. Это означает, что вам нужно заменить только сам модуль H301, когда модуль выходит из строя — PSM и другие компоненты шкафа остаются на месте.

В2: На моей машине в шкафу установлено несколько сервомодулей — как узнать, какой из них является A06B-6080-H301?

В модульном сервошкафу FANUC каждый модуль маркируется непосредственно на передней панели или верхней части своим полным номером детали. Найдите модуль, на этикетке которого указан номер A06B-6080-H301, и обратите внимание, какие оси он обслуживает — это обычно указано в схеме электрического шкафа машины. Если этикетка повреждена или нечитаема, руководство по техническому обслуживанию машины или схема подключения сервошкафа FANUC укажут, какой модуль обслуживает какие оси по позиции слота.

В3: Может ли один неисправный модуль H301 вызвать сигналы тревоги на всех осях машины или только на тех осях, которыми он управляет?

Неисправный A06B-6080-H301 обычно генерирует сигналы тревоги, специфичные для трех осей, которыми управляет этот модуль. Другие оси — обслуживаемые другими модулями в том же шкафу — должны оставаться незатронутыми, при условии нормальной работы модуля питания (PSM). Если все оси одновременно выдают сигналы тревоги, то PSM или распределение питания по шине постоянного тока являются более вероятным источником проблемы. Сигналы тревоги, специфичные для оси, которые четко соответствуют трех-осевой группе, являются гораздо более явным признаком того, что соответствующий модуль H301 нуждается в обслуживании.

В4: Нужно ли мне перепрограммировать что-либо после замены A06B-6080-H301 на новый или бывший в употреблении блок?

При прямой замене модуля на аналогичный сервопараметры хранятся в контроллере ЧПУ, а не в самом модуле привода в большинстве конфигураций серии 6080. Это означает, что замена модуля H301 на идентичный номер детали не должна требовать повторного ввода сервопараметров, при условии, что память параметров контроллера не была утеряна. Однако всегда рекомендуется сделать резервную копию полного набора параметров ЧПУ перед выполнением любой замены привода. Если машина проходит процедуру автоматической настройки при запуске, дайте ей завершиться и проверьте производительность оси перед возвращением к производству.

В5: Существует ли риск при заказе бывшего в употреблении A06B-6080-H301 для критически важной производственной машины?

Риск управляем, но реален. Бывшие в употреблении модули имеют историю обслуживания, которая не полностью известна — тепловые нагрузки, переходные напряжения и часы работы со временем влияют на долговечность компонентов. Для машин, где простой влечет за собой значительные производственные затраты, новый блок с 12-месячной гарантией является более обоснованным выбором. Бывшие в употреблении блоки хорошо подходят для машин с меньшей критичностью, для резервного запаса или в ситуациях, когда бюджетные ограничения являются реальным фактором. В любом случае, если бывший в употреблении блок установлен и выходит из строя в течение 4 дней с момента доставки при нормальных условиях эксплуатации, возврат или замена возможны в соответствии с нашей гарантийной политикой.
