FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Три оси через общий силовой шин

Архитектура превыше всего

Не все сервоусилители FANUC Alpha являются одинаковыми устройствами. Некоторые из них представляют собой автономные блоки, которые подключаются непосредственно к входящему переменному току, выпрямляют его внутри и независимо управляют своими двигателями. Другие — это модули, специально разработанные выходные каскады, которые получают уже преобразованное постоянное напряжение от общего источника питания и полностью сосредоточены на управлении двигателем. A06B-6079-H304 относится именно ко второй категории, и понимание этого различия является самым важным перед заказом, установкой или устранением неполадок этого устройства.

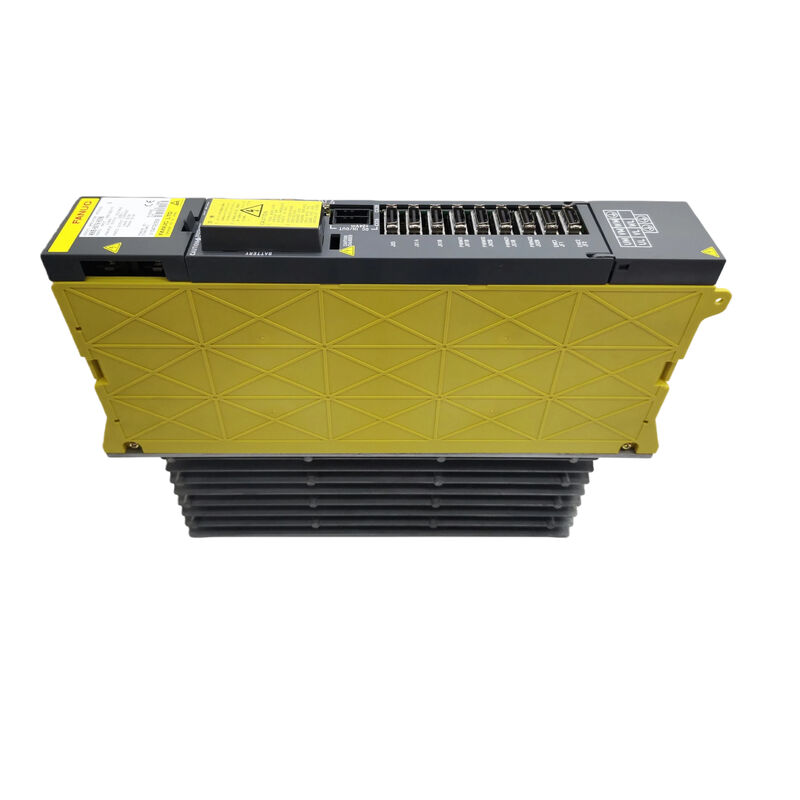

Обозначенный SVM3-20/20/20 — Сервоусилитель, три оси, класс 20 на всех трех каналах — H304 получает напряжение шины постоянного тока от модуля питания (PSM), который установлен отдельно в том же шкафу привода. PSM отвечает за преобразование переменного тока в постоянный для всего шкафа. SVM3 обрабатывает только управление током для осей L, M и N. Он не выпрямляет. У него нет собственного банка конденсаторов для основной шины. Отключите PSM, и каждый модуль SVM, использующий эту шину, немедленно перестанет работать.

Эта архитектура не является ограничением — это преднамеренный инженерный компромисс, который консолидирует преобразование мощности в одном эффективном каскаде, позволяя нескольким модулям SVM с разным количеством осей и номинальными токами совместно использовать общий пул энергии. Компромисс заключается в том, что SVM3-20/20/20 — это только половина установки. Другая половина — это PSM.

Sande Electric предлагает A06B-6079-H304 в новом и бывшем в употреблении состоянии с доставкой по всему миру в течение 0–3 рабочих дней.

SVM против SVU: Различие, определяющее всю вашу установку

Поскольку FANUC использовал схожую маркировку продуктов в своих семействах сервоусилителей Alpha, инженер по техническому обслуживанию, ищущий замену привода, может легко столкнуться как с 6079 SVM, так и с 6089 SVU в каталогах, иногда перечисленных рядом. Они не взаимозаменяемы, и разница глубже, чем распиновка разъемов.

Таблица ниже отражает основное разделение:

Когда станок был разработан на основе архитектуры 6079 SVM, весь шкаф — PSM, один или несколько модулей SVM, кабели и соединения шины — отражает этот выбор. Замена H304 на эквивалентный по току SVU потребовала бы добавления автономного подключения переменного тока и устранения подачи постоянного тока по шине. Это перекоммутация шкафа, а не замена модуля.

H304 в линейке SVM3: Почему три равные оси при 5,9 А

Семейство 6079 SVM3 охватывает несколько трех-осевых комбинаций тока. H304 — это симметричный вариант 20/20/20 — все три оси при 5,9 А, все управляют двигателями Alpha в классе α2/3000 до α4/4000. Его положение среди других вариантов SVM3 показывает, где он предназначался для установки:

H304 — это вершина линейки трех-осевых модулей с равным током перед переходом к конфигурациям с осью N с более высоким током. Обрабатывающие центры и токарные станки, где три оси несут двигатели схожего класса при сравнимой нагрузке — оси X, Y и Z на среднеразмерном VMC, например — являются естественным местом для этого модуля. Там, где одной оси действительно требуется более 5,9 А, H305, H306 или H307 решают эту проблему, не изменяя другие оси.

Выбор неправильного варианта из этого списка является распространенным источником ошибок при поиске запасных модулей. H303 (12/20/20) на станке, на котором изначально был H304 (20/20/20), будет недогружать двигатель оси L и вызывать аварийные сигналы перегрузки по току оси L при любой значительной нагрузке резания. Всегда проверяйте требования к току всех трех осей перед заказом.

Ловушка интерфейса 6079 против 6096: Одинаковое название модели, разные поколения

Семейство 6079 SVM имеет прямого преемника: 6096 SVM с FSSB (Fanuc Serial Servo Bus). Два поколения имеют идентичные названия моделей — SVM3-20/20/20 — и почти идентичные форм-факторы. Разница заключается в сервоинтерфейсе между ЧПУ и модулем.

6079 H304 использует параллельный ШИМ-интерфейс типа A, подключаясь к старым поколениям ЧПУ FANUC (Series 15, 16, 18, 21 non-i) через параллельный пакет кабелей от платы сервоинтерфейса ЧПУ. Эквивалент 6096 — также обозначенный SVM3-20/20/20, но с номером заказа A06B-6096-H304 — использует оптоволоконный интерфейс FSSB, подключаясь через пластиковый оптоволоконный кабель к ЧПУ серии i.

Эти два устройства не являются кросс-совместимыми. Модуль 6096, установленный на станке с ЧПУ non-i и платой сервопривода типа A, не будет обмениваться данными. Модуль 6079, установленный на станке, настроенном для FSSB, также не сможет инициализироваться. Если вы ищете замену и знаете, что станок работает с ЧПУ Series 16 или 18 (non-i), то 6079 H304 — это правильная деталь. Если станок работает с 16i, 18i или 0i-C/D, то требуется 6096 H304. Самая надежная проверка — это номер детали на установленном модуле — средние четыре цифры номера заказа A06B (6079 против 6096) делают поколение интерфейса недвусмысленным.

Технические характеристики

Расчет размера PSM и H304: Что должен обрабатывать модуль питания

Установка или замена SVM3-20/20/20 вызывает вопрос, который легко упустить из виду: достаточно ли существующего PSM для поддержки нагрузки? H304 потребляет энергию от общей шины постоянного тока до 3,7 кВт при полной одновременной нагрузке на три оси. Если другие модули SVM используют тот же PSM (что является обычной конфигурацией в многоосевом обрабатывающем центре), PSM должен быть рассчитан на сумму пиковых потребностей всех модулей, а не только H304.

Серия Alpha PSM от FANUC (A06B-6077) выпускается с различными номинальными мощностями. При добавлении запасного H304 в шкаф убедитесь, что номинальная выходная мощность установленного PSM не превышается суммой всех модулей SVM в системе. PSM, работающий выше своего теплового рейтинга, будет показывать аварийные сигналы пониженного напряжения на шине постоянного тока при высоких многоосевых нагрузках резания — шаблон аварийного сигнала, который выглядит как сбой модуля, но исходит из каскада питания.

Этот расчет наиболее актуален, когда H304 устанавливается вместо варианта SVM3 с меньшим током (например, замена трех-осевого модуля H301 12/12/12 на H304 трех-осевой 20/20/20), когда общая нагрузка на шину увеличивается. При замене H304 на аналогичный H304 существующий расчет размера PSM остается действительным.

Заказ, оплата и доставка

Доставка по всему миру через DHL и FedEx в течение 0–3 рабочих дней с момента подтверждения оплаты. Возможна комбинированная доставка для заказов на несколько единиц.

Принятые способы оплаты:

• Банковский перевод (T/T) — все суммы заказов
• PayPal — заказы до 500 долларов США
• Western Union — все суммы заказов

Импортные пошлины и налоги являются ответственностью покупателя по месту назначения.

Гарантия и политика возврата

Возврат принимается для устройств, прибывших поврежденными, неполными, не соответствующими описанию или подтвержденно неисправными в течение 4 дней с момента получения. Гарантийная этикетка должна оставаться неповрежденной. Расходы по обратной доставке несет покупатель. Возврат по ошибке заказа или изменению решения не принимается.

Часто задаваемые вопросы

В1: У моего станка вышел из строя SVM3-20/20/20, и я вижу одновременный сигнал тревоги по всем трем осям. Может ли сам модуль H304 вызвать одновременный сбой всех трех осей, или мне следует сначала проверить PSM?

О: Оба сценария возможны, и 7-сегментный светодиод на модуле является самым быстрым диагностическим инструментом для их различения. Если светодиод показывает аварийный сигнал по напряжению — в частности, коды, связанные с пониженным напряжением на шине постоянного тока или сбоем заряда шины — неисправность исходит от общего пути питания, что означает либо сам PSM, предохранитель шины постоянного тока, либо проводку шины между PSM и модулем SVM. Если светодиод показывает коды выходного каскада (коды перегрузки по току или сбоя IPM по отдельным осям), то более вероятны проблемы с выходными каскадами модуля. Практическая первая проверка перед тем, как осудить любой из компонентов: проверьте напряжение на шине постоянного тока на входных клеммах постоянного тока модуля SVM с помощью мультиметра, пока система включена, но оси не активированы. Шина должна находиться в пределах спецификации 283–325 В постоянного тока. Если напряжение на шине низкое или отсутствует, а PSM сам по себе не показывает неисправности, проверьте проводку шины и предохранитель между ними. Если напряжение на шине правильное, а модуль по-прежнему не инициализируется, то модуль является более вероятным источником неисправности.

В2: Существует ли риск случайно заказать 6096 H304, когда мне нужен 6079 H304? Они, кажется, появляются вместе в результатах поиска.

О: Да, это одна из самых распространенных ошибок при заказе в семействе Alpha SVM, именно потому, что оба обозначены как SVM3-20/20/20 и выглядят почти одинаково физически. Окончательная проверка — это шестизначный номер заказа в середине номера детали FANUC: 6079 для интерфейса типа A (вариант вашего станка, если он работает с Series 16 или 18 non-i), и 6096 для интерфейса FSSB (требуется для 16i, 18i и других ЧПУ серии i). Если вы заказываете на основе модели ЧПУ станка, проверьте, заканчивается ли обозначение ЧПУ на «-i» — Series 16 — это non-i, Series 16i — это серия i. Номер детали платы сервоинтерфейса внутри шкафа ЧПУ является еще одним надежным индикатором: платы в диапазоне A16B-2200-xxxx и A16B-2202-xxxx обычно указывают на тип A (совместимый с 6079), в то время как платы A16B-3200-xxxx связаны с FSSB (совместимый с 6096). В случае сомнений, сообщите нам полный номер детали установленного модуля с этикетки перед подтверждением заказа.

В3: Станок использует этот H304 на осях X, Y и Z. После замены модуля требуется ли что-либо переинициализировать в параметрах ЧПУ, или это действительно plug-and-play?

О: При замене на аналогичный модуль того же типа (H304 на H304) параметры сервопривода ЧПУ — коды двигателей, пределы тока, коэффициент усиления положения, коэффициенты усиления контура скорости — остаются сохраненными в самом ЧПУ и не затрагиваются заменой модуля. SVM3-20/20/20 не хранит параметры оси внутри себя. После механической установки запасного модуля, повторного подключения шины и интерфейсных кабелей, а также включения системы, ЧПУ возобновит обмен данными с новым модулем, используя существующий набор параметров. Однако после включения питания стоит подтвердить две вещи: во-первых, что ни одна ось не показывает аварийный сигнал сервопривода, связанный с несоответствием параметров (что указывало бы на то, что код двигателя или параметр класса тока в ЧПУ не соответствует фактически подключенному двигателю), и во-вторых, что функция возврата к референсной точке (домашняя) ЧПУ корректно работает на всех трех осях после первого цикла включения питания, поскольку абсолютные данные положения, хранящиеся в энергонезависимой памяти ЧПУ с резервным питанием от батареи, могут потребовать восстановления, если станок был выключен в течение длительного периода.

В4: Станок использует этот H304 на осях X, Y и Z. Ось N (Z) обычно работает более интенсивно, потому что она несет вес шпиндельной головки. Следует ли мне рассмотреть другой вариант SVM3 с осью N с более высоким током, такой как H307 (SVM3-20/20/40)?

О: Только если спецификация двигателя оси Z действительно требует более 5,9 А. Решение должно основываться на паспортной табличке двигателя и параметрах сервопривода оси ЧПУ, а не только на эксплуатационном восприятии. Ось Z, несущая тяжелую шпиндельную головку под действием силы тяжести, будет иметь более высокий спрос на непрерывный крутящий момент, чем горизонтальная ось — но будет ли это приводить к превышению тока 5,9 А, полностью зависит от номинального тока двигателя и того, как оригинальный производитель станка рассчитал привод для этой оси. Проверьте табличку с моделью двигателя оси Z и подтвердите его номинальный ток по сравнению с выходным током 5,9 А (класс 20) H304. Если двигатель относится к классу α4/4000 или ниже и изначально был сопряжен с H304, таблица сопряжения двигателей и приводов FANUC считает это допустимой комбинацией при нормальном рабочем цикле станка. Если вы испытываете тепловые аварийные сигналы по оси Z или срабатывания защиты от перегрузки по току при нормальных нагрузках резания с установленными правильными параметрами двигателя, обратитесь к настройке параметров сервопривода перед изменением размера привода — слишком агрессивный параметр рампы ускорения на оси Z может превысить номинальный ток привода, даже если привод правильно подобран для двигателя.

В5: Мне нужно приобрести несколько единиц H304 в качестве запасных частей для производственной линии с несколькими идентичными станками. Каков наилучший способ убедиться, что полученные мной единицы являются подлинными FANUC?

О: Неоригинальные или поддельные приводы FANUC циркулируют на рынке излишков, особенно для востребованных устаревших деталей. При покупке нескольких единиц несколько физических проверок по прибытии значительно снижают риск.

Во-первых, этикетка FANUC на модуле должна иметь четкую, последовательную печать с полным номером детали, серийным номером и страной происхождения (Япония).

Этикетка не должна иметь признаков повторного нанесения — проверьте края на предмет отслоения или несоответствия корпусу модуля.

Во-вторых, корпуса разъемов и качество платы, видимые через вентиляционные отверстия, должны соответствовать стандартам производства FANUC — несоответствующие шрифты на шелкографии платы или плохо установленные компоненты являются предупреждающими знаками.

В-третьих, проверьте устройство по известным номерам плат печатных плат: плата проводки в подлинном H304 должна быть A16B-2202-0786, а плата управления — A20B-2001-0950. Если поставщик не может или не хочет подтвердить эти обозначения плат, относитесь к этому с осторожностью. Свяжитесь с нами перед размещением заказа на несколько единиц, чтобы обсудить историю инспекций и подтвердить подлинность детали для вашего объема.
