Fanuc A06B-6079-H202 | Сервоусилитель Alpha — SVM2-12/20, двухканальный, 283–325В, 3.0А (L) / 5.9А (M), интерфейс PWM типа A/B

Обзор

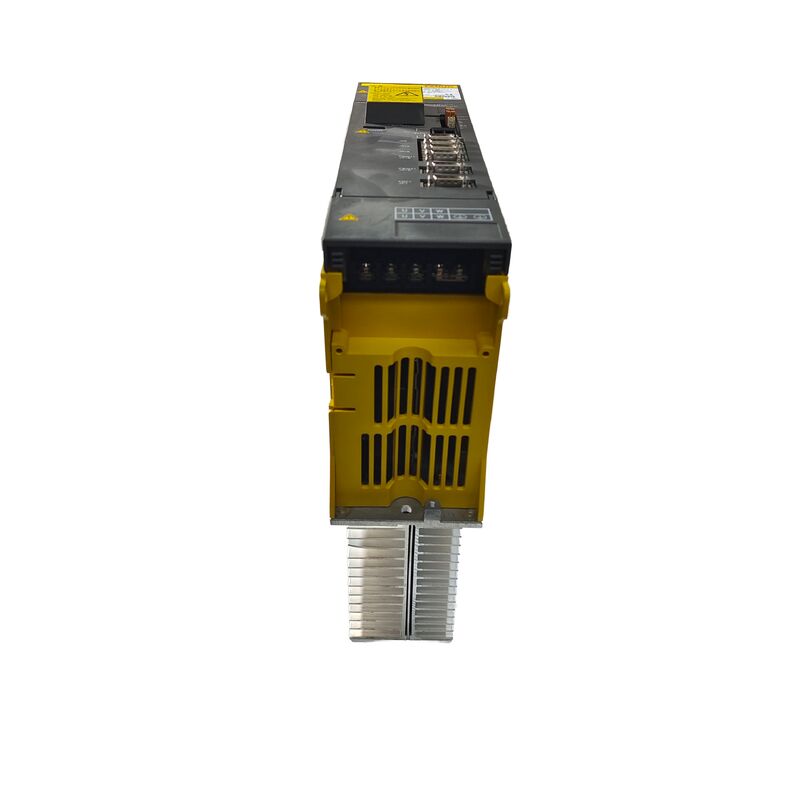

Сервоусилитель Fanuc A06B-6079-H202 представляет собой асимметричный двухканальный сервоусилитель Alpha, обозначенный как SVM2-12/20, который обеспечивает различные постоянные выходные токи на своих двух каналах: 3.0А на оси L и 5.9А на оси M.

Эта асимметричная конфигурация является отличительной особенностью H202 в семействе двухканальных SVM2 — в отличие от H201 (SVM2-12/12, одинаковые 3.0А на обоих каналах) и H203 (SVM2-20/20, одинаковые 5.9А на обоих каналах), H202 специально разработан для конфигураций станков, где двум осям действительно требуются разные мощности тока двигателя.

Практически это означает, что одна ось станка использует небольшой двигатель Alpha класса α1/α2 (потребляющий 3.0А или менее постоянного тока), а другая ось использует двигатель среднего диапазона класса αM2.5/α3/αC6 (потребляющий до 5.9А постоянного тока).

Это часто встречается на обрабатывающих центрах, где ось стола (X или Y) использует более легкий двигатель, чем ось колонны или суппорта (Z), из-за различной массы и нагрузок трения. Объединение обоих в один модуль SVM2 вместо двух отдельных блоков SVM1 экономит место в шкафу и уменьшает количество точек подключения шины постоянного тока.

Ширина модуля 60 мм идентична симметричным вариантам SVM2, поскольку асимметрия обрабатывается в том же физическом формате за счет использования разных размеров IPM-модулей для каналов L и M.

Меньший IPM класса 20А на канале L и больший IPM класса 50А на канале M занимают одну и ту же рамку модуля шириной 60 мм — выбор IPM компанией Fanuc оптимизирует эффективность модуля, подбирая мощность транзисторов к фактической потребности канала, а не чрезмерно специфицируя все каналы.

Основные характеристики

Асимметричный двухканальный — когда двум осям нужны разные двигатели

Ценность SVM2-12/20 наиболее очевидна в станках, где подбор обоих осей к одному и тому же классу двигателей либо чрезмерно специфицировал бы одну ось (тратя запас по току), либо недостаточно специфицировал бы другую (рискуя получить сигналы перегрузки по току).

Конкретный пример: привод стола оси X с двигателем α1/3000, потребляющим максимум 3.0А, и привод суппорта оси Y с двигателем α3/2000, потребляющим до 5.9А при полной нагрузке резания.

SVM2-12/20 правильно обслуживает обе оси — канал L на 3.0А для более легкой оси X, канал M на 5.9А для более тяжелой оси Y — из одного модуля шириной 60 мм вместо двух отдельных модулей SVM1 разных размеров.

Эта логика применения распространяется на электроэрозионные станки, системы pick-and-place и портальные позиционеры, где одна ось имеет легкую нагрузку (относительное перемещение, низкое трение), а другая несет большую инерцию или сталкивается с большим сопротивлением.

Производитель станка выбирает SVM2-12/20 как сознательный выбор эффективности — один модуль, две оси, правильно подобранные для каждой.

Гибкость интерфейса типа A/B

Как и большинство модулей Alpha класса 60 мм, SVM2-12/20 поддерживает конфигурации интерфейса PWM типа A и типа B.

Эта двойная совместимость позволяет одному и тому же номеру детали модуля использоваться в более широком диапазоне поколений систем управления ЧПУ, чем варианты, специфичные для одного типа.

Конфигурация интерфейса устанавливается типом ЧПУ станка, проверяется во время установки по документации производителя станка или по ревизии карты интерфейса сервопривода ЧПУ.

Плата подключения (A16B-2202-0751) содержит аппаратное обеспечение для конфигурации интерфейса.

Карта управления (A20B-2001-093x) обрабатывает команды PWM для обоих каналов одновременно. Ни одна из плат не продается отдельно; ремонт выполняется на уровне полного модуля специалистами с соответствующим испытательным оборудованием Fanuc.

FAQ

В1: Можно ли независимо назначать каналы L и M SVM2-12/20 разным осям станка?

Да. Обозначения каналов L и M соответствуют назначениям каналов осей ЧПУ, а не конкретным физическим осям станка. Производитель станка назначает метки осей станка (X, Y, Z, A, B, C) каналам L и M через настройки параметров в ЧПУ.

Канал L на 3.0А назначается той оси станка, которая использует меньший двигатель, а канал M на 5.9А — оси, использующей больший двигатель. Это назначение является конфигурацией на уровне параметров, а не аппаратным ограничением.

В2: Что произойдет, если двигатель с потребностью 5.9А будет случайно подключен к каналу L на 3.0А?

При полной нагрузке обработки IPM-модуль канала L будет работать за пределами своего допустимого диапазона тока, что вызовет срабатывание внутренней защиты от перегрузки по току IPM и приведет к выдаче сигнала тревоги 8 (перегрузка по току оси L или тревога IPM) на светодиоде модуля.

Сигнал тревоги защищает модуль от повреждения, но ось не сможет работать при полной нагрузке.

Правильное решение — поменять местами подключения двигателя так, чтобы двигатель с потребностью 5.9А был на канале M. Это ошибка конфигурации проводки, а не неисправность модуля, и не требует замены модуля.

В3: Чем SVM2-12/20 (H202) отличается от SVM2-12/12 (H201) и SVM2-20/20 (H203)?

H201 (SVM2-12/12) обеспечивает 3.0А на обоих каналах L и M — для станков, где обе оси используют небольшие двигатели α1/α2. H202 (SVM2-12/20) обеспечивает 3.0А на L и 5.9А на M — для станков со смешанными классами двигателей.

H203 (SVM2-20/20) обеспечивает 5.9А на обоих каналах L и M — для станков, где обе оси используют двигатели среднего диапазона αM2.5/α3. Выбирайте H202 специально, когда одна ось относится к классу α1/α2, а другая — к классу αM2.5/α3/αC6.

В4: Какова потребляемая мощность шины постоянного тока SVM2-12/20 и как она влияет на выбор PSM?

Суммарное потребление входной мощности SVM2-12/20 от шины постоянного тока отражает сумму потребностей обоих каналов — примерно 0.75 кВт для канала L при 3.0А плюс примерно 2.5 кВт для канала M при 5.9А, что в сумме составляет примерно 3.25 кВт при одновременной полной нагрузке.

Это меньше, чем 2.5 кВт у SVM2-20/20, поскольку меньшая нагрузка канала L снижает общую мощность. При выборе PSM для станка необходимо учитывать вклад этого модуля наряду с пиковыми потребностями всех других модулей, чтобы определить правильную мощность PSM.

В5: Каковы наиболее распространенные режимы отказа, специфичные для асимметричной конфигурации IPM?

Поскольку каналы L и M используют IPM-устройства разных размеров, неисправность одного канала специфична для этого IPM и не повреждает IPM другого канала.

Меньший IPM канала L более подвержен повреждению из-за неисправностей изоляции кабеля двигателя на двигателе оси L, поскольку он имеет меньший запас по току выше номинального.

Больший IPM канала M может выдерживать кратковременные токи короткого замыкания несколько лучше, прежде чем сработает защита.

Независимо от того, какой канал вышел из строя, применяется стандартная последовательность диагностики: отключите силовые кабели подозрительного двигателя, проверьте сопротивление изоляции двигателя относительно защитного заземления и убедитесь, что сигнал тревоги исчез, прежде чем признавать модуль неисправным.
