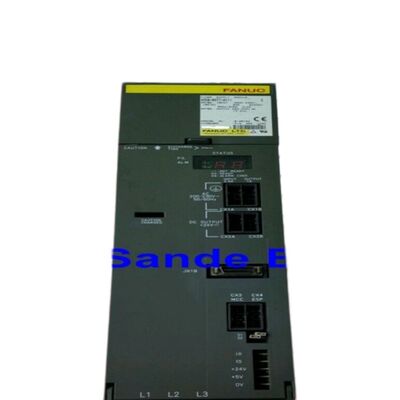

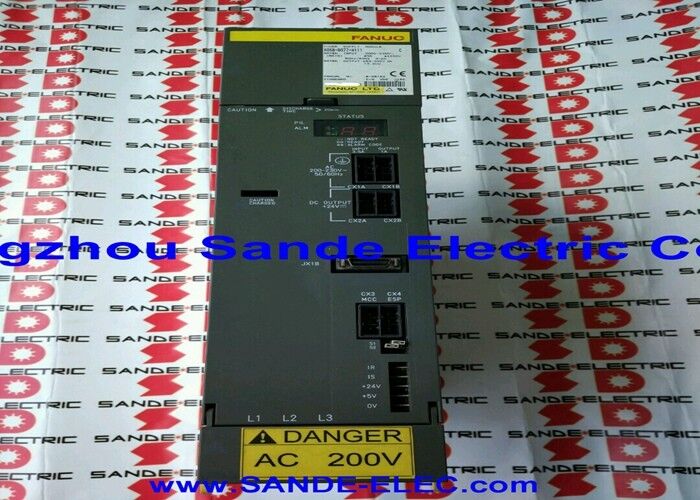

Модуль усилителя Fanuc Spindle A06B-6078-H206

Fanuc A06B-6078-H206 | Шпиндельный модуль Alpha первого поколения — SPM-5.5, интерфейс типа 1, обратная связь JY2/JY4, питание от PSM, серия 200 В переменного тока

Обзор

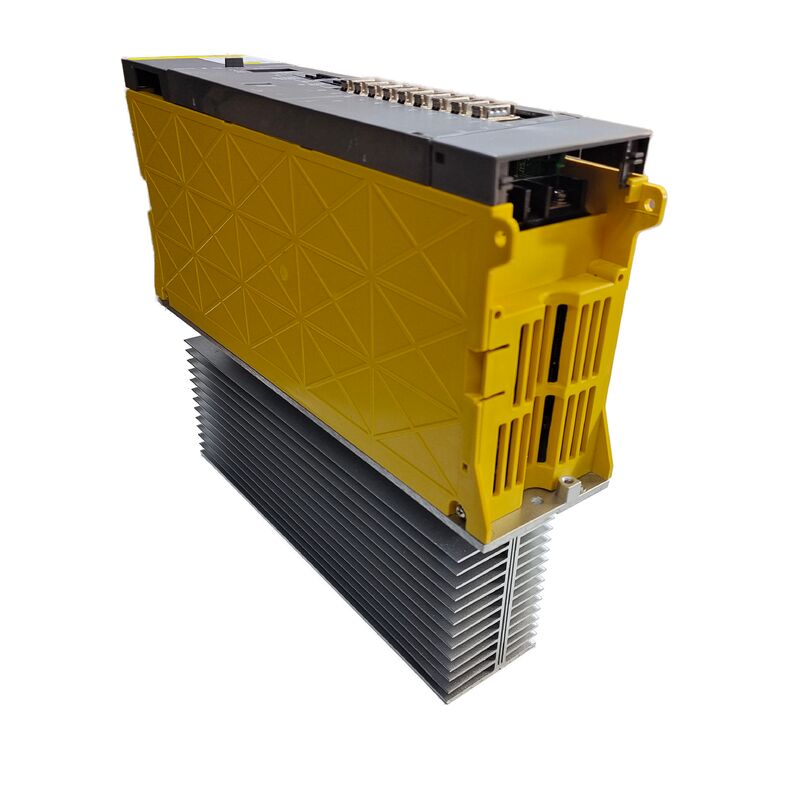

Fanuc A06B-6078-H206 — это шпиндельный усилительный модуль серии Alpha первого поколения, обозначенный как SPM-5.5, из семейства шпиндельных усилителей Fanuc A06B-6078.

Будучи компактным шпиндельным модулем класса 5,5 кВт, он был разработан для двух конкретных сценариев установки: в качестве основного привода шпинделя на станках с ЧПУ меньшего размера, где требования к мощности шпинделя находятся в диапазоне непрерывной мощности 3,7–5,5 кВт, и в качестве вторичного или вспомогательного шпиндельного усилителя на обрабатывающих центрах с двумя шпинделями и токарных центрах, где потребляемая мощность вспомогательного шпинделя невелика по сравнению с основным шпинделем.

Серия A06B-6078 занимает особое место в истории усилителей Alpha от Fanuc как платформа Alpha первого поколения — оригинальные модули серии Alpha, которые представили интегрированную архитектуру PSM/SVM/SPM до появления более высокоточных улучшений HRV (High Response Vector) в более поздних сериях A06B-6082, A06B-6088 и A06B-6102. Эта архитектура первого поколения является архитектурно полной: PSM обеспечивает общий шину постоянного тока, модули SVM управляют приводами осей сервопривода, а модуль SPM управляет шпинделем — все они питаются от одной шины. A06B-6078-H206 является участником этой стандартной архитектуры, устанавливаясь вместе с серией SVM A06B-6079 на той же шине усилителя в машинах того времени.

Физический размер модуля 66,8 × 70 мм является компактным для шпиндельного привода мощностью 5,5 кВт — результат философии Fanuc по интеграции модулей привода.

Небольшой размер модуля позволял практично устанавливать его в качестве вспомогательного или вторичного шпиндельного усилителя в шкафах, уже занятых основным шпиндельным приводом и модулями осей, без необходимости выделения отдельного секции шкафа для электроники вспомогательного шпинделя.

Основные характеристики

Интерфейс типа 1 и обратная связь JY2/JY4 — архитектура Alpha первого поколения

Интерфейс типа 1 на A06B-6078-H206 подключает шпиндельный привод к ЧПУ через последовательный интерфейс шпинделя, обеспечивая расширенные функции шпинделя — контурное движение C, жесткое нарезание резьбы, синхронизацию шпинделя, ориентацию — которые определяют возможности шпинделя Alpha первого поколения.

Обратная связь поступает на привод через разъемы JY2 и JY4, которые несут сигналы кодера положения шпиндельного двигателя и входы мониторинга температуры соответственно.

Эта схема обратной связи JY2/JY4 специфична для шпиндельных приводов с интерфейсом типа 1 (и оригинальным) и является важной отличительной чертой при различении A06B-6078-H206 от шпиндельных модулей более поздних поколений.

Шпиндельные усилители с интерфейсами типа 2, типа 3 и типа 4 используют другие схемы разъемов и другие наборы параметров для обратной связи по положению — H206 явно несовместим с этими более поздними типами интерфейсов, и машины, разработанные для шпиндельных усилителей типа 2/3/4, не могут использовать A06B-6078-H206 в качестве прямой замены без преобразования интерфейса.

Разъем JY2 передает обратную связь от импульсного кодера шпиндельного двигателя — сигнал положения и скорости, который шпиндельный привод использует для регулирования скорости и для позиционного управления в режиме сервопривода во время жесткого нарезания резьбы и работы оси C.

Разъем JY4 передает сигнал перегрева двигателя от термистора, встроенного в обмотки двигателя, обеспечивая вход тепловой защиты, который вызывает срабатывание сигнализации перегрева двигателя AL-01 до повреждения обмотки. Оба соединения должны быть исправны и правильно подключены для полной защиты привода.

Применение вспомогательного и вторичного шпинделя

Класс непрерывной мощности 5,5 кВт SPM-5.5 находится ниже основных шпиндельных модулей большинства производственных обрабатывающих центров, которые обычно используют шпиндельные приводы мощностью от 7,5 кВт до 30 кВт.

Этот класс мощности подходит для вспомогательных шпинделей на токарных центрах с ЧПУ с двумя шпинделями — вспомогательный шпиндель в этой конфигурации принимает заготовку от основного шпинделя и выполняет вторичные операции (сверление задней поверхности, точение, нарезание резьбы) при уровнях мощности, которые редко требуют полной мощности основного шпинделя.

Более низкое непрерывное потребление вспомогательного шпинделя делает SPM-5.5 правильно выбранным модулем без затрат и размеров более крупного шпиндельного усилителя.

На станках с ЧПУ меньшего размера — компактных вертикально-фрезерных станках, станках для сверления и нарезания резьбы, небольших горизонтально-фрезерных станках и специализированных станках с ЧПУ — SPM-5.5 достаточен в качестве основного шпиндельного привода, когда скорость удаления материала и размеры инструмента соответствуют бюджету мощности шпинделя 5,5 кВт.

Обработка легких сплавов, пластика и сверление печатных плат — типичные процессы, где шпиндель мощностью 5,5 кВт соответствует требованиям к заготовке и инструменту.

Alpha первого поколения — контекст системной архитектуры

Серия A06B-6078 — это первое поколение Alpha, что означает, что она предшествует улучшениям HRV с более высоким разрешением, представленным в сериях A06B-6082, A06B-6088 и A06B-6102. В стеке усилителей станка H206 работает с тем же PSM и той же серией SVM A06B-6079, которые определяют установки системы Alpha первого поколения.

Станок, оснащенный A06B-6078-H206, будет иметь соответствующий PSM первого поколения (серия A06B-6087 или A06B-6081) и модули SVM A06B-6079, все они используют одну и ту же шину постоянного тока и одну и ту же эпоху интерфейса ЧПУ Fanuc.

Эта согласованность системной архитектуры практически важна для обслуживания: замена вышедшего из строя H206 модулем SPM более позднего поколения может также потребовать модернизации модулей PSM и SVM, если протоколы связи привода или спецификации интерфейса PSM отличаются.

Перед заменой шпиндельного модуля другого поколения на оригинальный A06B-6078-H206 убедитесь в совместимости системы.

Часто задаваемые вопросы

В1: Чем отличается A06B-6078-H206 (#H500) от варианта #H501?

Суффиксы #H500 и #H501 обозначают незначительные различия в ревизии в пределах A06B-6078-H206 — обычно связанные с незначительными ревизиями печатных плат, заменой компонентов или региональными спецификациями рынка. Оба работают как шпиндельные модули SPM-5.5 с интерфейсом типа 1 с теми же разъемами обратной связи JY2/JY4 и теми же функциональными возможностями.

В большинстве случаев замены #H500 и #H501 взаимозаменяемы.

Перед установкой уточните у поставщика услуг, требуются ли какие-либо корректировки параметров, специфичные для аппаратной ревизии, для конкретного станка и системы управления.

В2: Почему A06B-6078-H206 использует разъемы JY2 и JY4, в то время как более поздние шпиндельные модули нет?

Обозначения разъемов JY специфичны для архитектуры интерфейса шпиндельного усилителя серии Alpha первого поколения. Более поздние поколения (типы 2/3/4) реструктурировали соединения обратной связи и сигналов управления, используя другие названия разъемов и схемы контактов по мере развития схемы обратной связи.

Интерфейс JY2/JY4 на H206 является частью его оригинальной конструкции — импульсный кодер шпиндельного двигателя и термистор подключаются здесь, а интерфейс шпинделя ЧПУ получает сигналы обратной связи через внутреннюю обработку шпиндельного усилителя.

Попытка подключения шпиндельного двигателя типа JY2/JY4 к шпиндельному усилителю более позднего поколения без правильной конфигурации адаптера приведет к аварийным условиям.

В3: Может ли A06B-6078-H206 использоваться в качестве замены A06B-6082-H206 SPM-5.5?

Серия A06B-6082 — это серия шпиндельных модулей Alpha второго поколения с улучшенным управлением шпинделем HRV.

A06B-6078 (первое поколение) и A06B-6082 (второе поколение) имеют одинаковые обозначения моделей SPM и схожие электрические характеристики, но различаются архитектурой печатной платы управления и совместимостью параметров ЧПУ.

Замена между поколениями требует проверки совместимости ЧПУ и параметров — это не всегда простая замена. Проконсультируйтесь с документацией Fanuc по совместимости шпиндельных усилителей или с квалифицированным поставщиком услуг перед попыткой замены между поколениями на производственном станке.

В4: Какие коды аварийных сигналов ЧПУ генерируются при отказе A06B-6078-H206?

Аварийные сигналы шпиндельного усилителя отображаются на дисплее оператора ЧПУ как номера аварийных сигналов SP-xxx.

AL-09 (перегрев силовых полупроводников) обычно указывает на тепловую неисправность — следует сначала проверить вентилятор охлаждения модуля. AL-12 (перегрузка по току звена постоянного тока) указывает на неисправность выходного каскада, часто после пробоя изоляции обмотки шпиндельного двигателя. AL-03 (перегоревший предохранитель звена постоянного тока) и AL-04 (перегоревший входной предохранитель) указывают на отказ электронных компонентов внутри привода.

AL-01 (перегрев двигателя) и AL-02 (превышение отклонения скорости) чаще указывают на проблемы с двигателем или обратной связью двигателя, а не с самим приводом. Светодиодный индикатор аварийного сигнала на корпусе модуля загорается при активном любом аварийном сигнале — номер конкретного аварийного сигнала должен быть считан с дисплея ЧПУ.

В5: Какие варианты обслуживания доступны для вышедшего из строя A06B-6078-H206?

Обмен является наиболее распространенным подходом — неисправный модуль отправляется в сервисный центр Fanuc в обмен на протестированный, гарантированный восстановленный блок. Также доступен ремонт на уровне компонентов для неисправностей, локализованных в обслуживаемых частях: модули транзисторов в выходном каскаде, вентиляторы охлаждения и внутренние предохранители доступны в качестве сервисных частей и регулярно заменяются во время восстановления модуля. Печатные платы внутри H206 не продаются Fanuc как отдельные детали, но специализированные ремонтные предприятия имеют их в сервисном инвентаре и устраняют неисправности на уровне плат в рамках полного восстановления модуля. Все должным образом обслуженные модули A06B-6078-H206 должны быть протестированы под нагрузкой на конфигурации тестирования Fanuc PSM/SVM с соответствующим шпиндельным двигателем Alpha перед возвращением в эксплуатацию.
