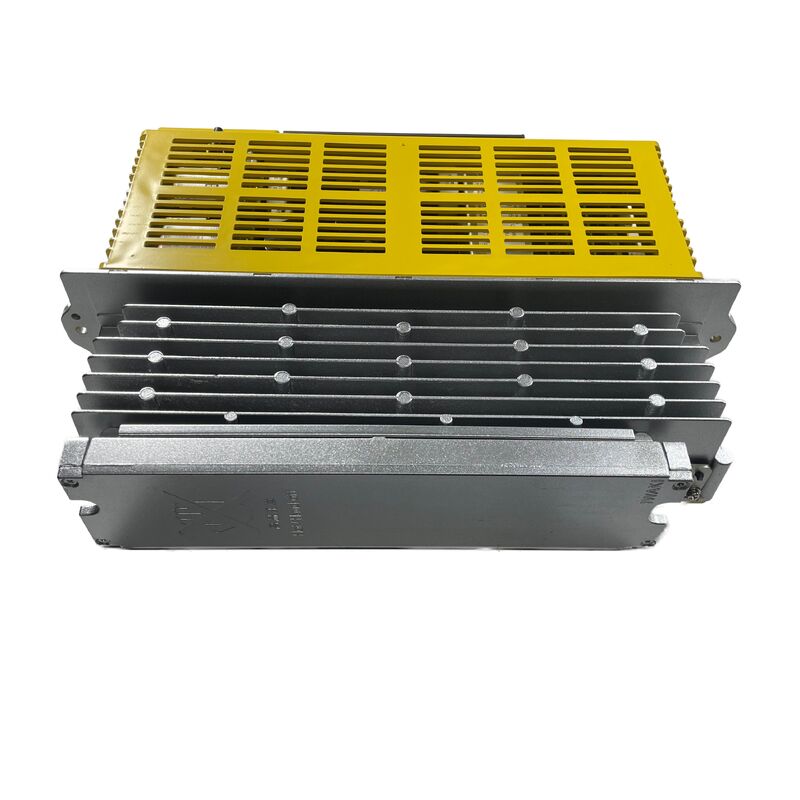

Fanuc AC Servo Amplifier Unit A06B-6066-H006 A06B6066H006 A06B-6066-H006 Усилитель переменного тока A06B-6066-H006

Fanuc A06B-6066-H006 ∙ C-серия одноосевой сервоусилитель ∙ SVUC-80 (80A), 5L/30S моторы, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Обзор

ВFanuc A06B-6066-H006это одноосевое приводное устройство класса SVUC мощностью 80 ампер из семейства сервоусилителей C-серии Fanuc, предназначенное для более тяжелых моделей двигателей серии C, в частности сервомоторов 5L и 30S AC,вместе с широкой группой совместимости, включая 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, и 10T/2000.

В рамках серии A06B-6066 H006 является вариантом с более высоким током по сравнению с H004 (который обрабатывает более легкий класс двигателей 0S/5S/20S/1500);80A выходной рейтинг SVUC-80 поддерживает большую устойчивую подачу тока двигателей 30S и 5L под нагрузкой.

Обозначение 30S в номенклатуре двигателей серии C Fanuc относится к сервомотору переменного тока среднего и большого размера с значительным непрерывным выходном крутящим моментом,обычно устанавливаемые на тяжелые приводы оси на больших фрезерах, буровые заводы и станки обработки, где требования к массе оси и трению превышают то, что 20S может надежно выдержать.

Обозначение 5L обозначает двигатель серии Fanuc класса L,ассоциируется с приложениями на оси лазерных станков-инструментов, где специфический крутящий момент и профиль скорости отличаются от стандартной геометрии двигателя серии S.

Оба семейства двигателей имеют один и тот же интерфейс привода PWM, который реализует H006, поэтому один номер части усилителя охватывает оба.

В полевых условиях H006 занимает положение канала L или M в многоосновом шкафу CNC. Машины, использующие отдельные одноосновые приводы серии C, устанавливают по одному агрегату на одну ось на приводной рельсе,каждая из которых получает команду PWM от выходной карты оси CNC и возвращает ток двигателя и обратную связь кодера через кабельное устройство сигналов C-серии.

Основные характеристики

SVUC-80 Высший класс тока в серии C

Обозначение "SVUC" в обозначении C-серии Fanuc идентифицирует конкретный класс выходной ступени. The H006's SVUC-80 rating (80A peak output capability) sits above the SVUC-40 class of the H004 and accommodates the higher instantaneous current that 30S and 5L motors draw during acceleration transients on heavy machine axes.

На большом станке обработки, где ось X проталкивает тяжелый стол через высокопрочный шаровой винт, the acceleration torque demand during rapid traverse initiation can momentarily draw several times the motor's rated continuous current — the SVUC-80's headroom above the rated continuous output prevents nuisance overcurrent alarms during these normal operating events.

Планшет питания A20B-1004-0850 в H006 физически больше, чем A20B-1200-0851 в H004, что отражает более высокие требования к IGBT и рассеиванию тепла на 80A выходной ступени.

This board difference is the primary physical distinction between H004 and H006 drives when inspecting the internal layout — the control board variants (A20B-2900-0610/0620/0630) are shared across the motor compatibility range and are selected based on the specific motor model being driven.

Совместимость интерфейса и управления PWM

Как и все приводы серии A06B-6066 C, H006 использует PWM-сервоинтерфейс Fanuc для связи с CNC.

This is a dedicated parallel connection — one cable per axis between the CNC's axis card and the drive — that carries the PWM velocity/position command signal from the CNC to the drive and returns encoder feedback from the motor's pulse coder.

Интерфейс совместим с элементами управления FANUC 0-C и ранними версиями серий 15A, 16A, 18A и 21A, которые были сконфигурированы с совместимостью приводов серии C, а не FSSB.

Эта совместимость интерфейса PWM является определяющим фактором в применении H006.

Машины, построенные с помощью этих поколений управления, могут использовать H006 в качестве прямой замены привода без модификации CNC или добавления адаптеров интерфейса.

Машины, позже модернизированные на средства управления на основе FSSB, требуют либо преобразования интерфейса, либо замены привода аппаратным обеспечением альфа-серии.

Частые вопросы

Вопрос 1: Чем H006 отличается от H004 в серии A06B-6066 C?

H004 представляет собой меньший класс SVUC, предназначенный для двигателей 0S/5S/20S/1500 с более легкими приводами оси.Ключевое внутреннее отличие - это панель питания: H004 несет A20B-1200-0851, в то время как H006 несет A20B-1004-0850 с более высокими IGBT транзисторами.

Варианты панели управления (0610/0620/0630) используются в обоих моделях.

Не заменяйте H004 на H006 ∙ более низкий уровень мощности запускает сигнализацию о перенапряжении при более высоком спросе на ток двигателя на двигателях 30S или 5L.

Вопрос 2: Какие коды сигнализации CNC указывают на A06B-6066-H006 как источник неисправности?

На FANUC 0-C и начале 15/16/18/21 управляющих устройств сигнализация привода серии C отображается как код серии SV-4xx на дисплее сигнализации CNC.SV-401 или эквивалентный указывает на перенапряжение оси (часто вызванное неисправным выходном транзистором в приводе или коротким обмоткой двигателя). SV-404 указывает на потерю обратной связи кодера.

Устройство C-серии имеет собственный светодиодный индикатор, обеспечивающий дополнительную идентификацию неисправностей на корпусе привода. Семисегментный дисплей показывает конкретные коды ошибок, которые коррелируют с номером сигнализации CNC.Всегда читайте как сигнализацию CNC и светодиодный код привода, прежде чем решить, является ли ошибка в приводе, двигатель, или обратная связь кабеля.

Вопрос 3: Совместимость двигателя 5L специфична для применения на лазерных машинах?

Да, в контексте диапазона двигателей A06B-6066-H006,5L относится к сервомотору лазерной серии Fanuc, специально разработанному для приводов оси на лазерных режущих машинах Fanuc (таких как Laser Mate и аналогичные платформы).

Эти двигатели имеют различные характеристики крутящего момента/скорости от стандартных двигателей серии S, но работают на одном и том же интерфейсе привода PWM серии C.Поддержка H006 двигателем 5L делает его актуальным для обслуживания лазерной машины, а также для обычных приложений обработки с помощью ЧПУ.

Q4: Может ли A06B-6066-H006 работать с двигателем 20S, хотя H004 также поддерживает 20S?

Список совместимости двигателя H006 включает 20S, который перекрывается с диапазоном H004.

Более высокая емкость тока H006 не является недостатком для управления двигателем 20S, это просто означает, что привод имеет больше места для головы, чем требует двигатель 20S, что не вредно.

На практике, если машина изначально указала H006 для оси 20S (возможно, для будущего обновления двигателя или из-за предпочтений производителя машины),Замена на другой H006 является правильной и надежной.Замена H004 будет технически работать, если ось будет легко загружена, но соответствие оригинальной спецификации является стандартным подходом к обслуживанию.

Вопрос 5: Доступна ли панель питания A20B-1004-0850 как отдельный компонент ремонта?

A20B-1004-0850 Power Board распространяется на рынке ремонтных частей и поставляется специалистами Fanuc по ремонту компонентов, которые обслуживают приводы серии C.

Он может быть заменен самостоятельно, когда ошибка изолирована на стадии питания (отсутствие транзистора, деградация конденсатора силовой шины), в то время как панели управления остаются функциональными.

Ремонтные установки испытывают приводы с заменной панелью питания, установленной под фактической нагрузкой двигателя, перед отгрузкой,проверка правильной формы волны переключения транзистора и выходного тока в рабочем диапазоне двигателя.
