Сервопривод Fanuc испытано A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 C-серия одноосевой сервоусилитель переменного тока 200В вход, PWM управление, 0S/5S/20S/1500 моторы, CNC инструмент

Обзор

ВFanuc A06B-6066-H004is a single-axis digital servo amplifier from Fanuc's C-series drive family — the PWM-based servo drive platform that succeeded the earlier analog amplifiers and preceded the alpha-series modular drives that dominate Fanuc CNC installations today.

C-серия занимает определенную эпоху в истории продукции Fanuc, найденную в станках с ЧПУ, построенных в основном в конце 1980-х до середины 1990-х годов на контроллерах Fanuc, включая серию 0-C, серию 6,Серия 10, серии 11 и ранних серий 15 и 16.

Обозначение H004 в серии A06B-6066 определяет конкретный диапазон совместимости двигателя: привод сконфигурирован для двигателей, включая сервомоторы 0S, 5S, 6S и 20S/1500 AC,охватывающий мощность выпуска легкого и среднего диапазона в семействе двигателей серии C.

Эти двигатели представляют собой физические компоненты, чьи провода и обратные связи заполняют позиции каналов L и M на машинах, использующих эту генерацию привода.

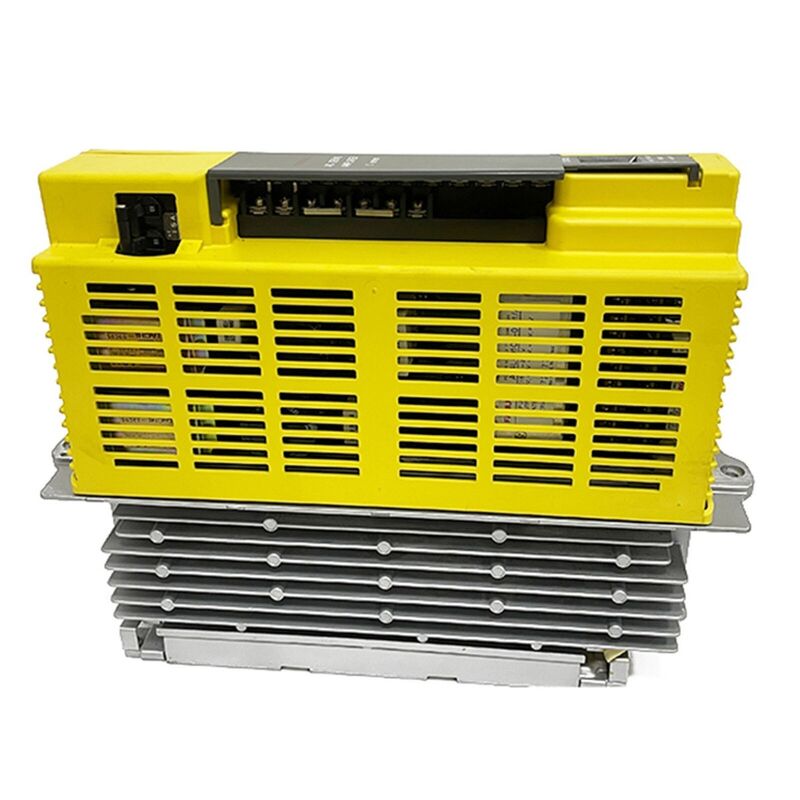

The C-series design was physically compact for its time — the familiar yellow-cased drive unit that Fanuc used across its C and later S-series — and the single-axis format meant one H004 per machine axis, причем каждый привод самостоятельно получает команды PWM от карты управления осью CNC и возвращает ток двигателя и обратную связь кодера через установленный интерфейс сигнала C-серии.

Простота и надежность этой архитектуры способствовали установке установки приводов C-серии, которая остается в активном использовании в цехах CNC по всему миру спустя десятилетия после окончания производства.

Основные характеристики

Архитектура PWM серии C

Интерфейс PWM усилителя C-серии представлял собой переход Fanuc от аналогового сервоконтроля к цифровой обработке команд.CNC рассчитывает требуемую скорость двигателя и коррекцию положения в процессоре управления осью, затем передает эту информацию в виде PWM (модулируемого по ширине импульса) сигнала в сервоусилитель.

Усилитель декодирует этот сигнал и соответствующим образом управляет выходной стадией двигателя, закрывая текущую петлю в аппаратном обеспечении внутри усилителя, в то время как позиционные и скоростные петли закрываются в CNC.

Два различных сборника PCB составляют A06B-6066-H004: панель управления (доступна в вариантах A20B-2900-0610, 0620 или 0630,конкретный вариант в зависимости от модели двигателя и версии интерфейса CNC) и панели питания (A20B-1200-0851 или эквивалент), который обрабатывает исправление переменного тока, магистраль постоянного тока и выходную стадию IGBT.

This two-board architecture is the standard serviceability design for C-series drives — a fault localised to one board means that board can be replaced or repaired independently rather than requiring the entire drive unit to be exchanged.

Широкий диапазон совместимости двигателей

A06B-6066-H004 поддерживает широкий ассортимент сервомоторов Fanuc AC из семейства двигателей серии C,включающая как конфигурацию двигателя серии S (серво), так и конфигурацию двигателя серии T (крутящий момент) на протяжении номинального тока выхода этого класса усилителей.

Двигатель 0S является самым маленьким и легким в совместимом диапазоне, используемым на более легких осях машины с минимальной инерцией;20S/1500 обеспечивает значительно более высокий крутящий момент и обычно встречается на более тяжелых кормовых осинах.

Для инженера по техническому обслуживанию машин эта широкая совместимость имеет практическое значение:один номер части H004 охватывает несколько моделей двигателей, которые могут быть установлены на разных машинах или даже на разных оси одной и той же машины, что уменьшает количество вариантов привода, которые должны быть запасены в качестве запасных.

Конкретная модель двигателя определяет, какой вариант PWM-карты управления требуется. Перед установкой заменного привода проверьте номер части карты управления по модели двигателя.

Светодиодные индикаторы и полевая диагностика

Двигатели серии C оснащены 7-сегментным светодиодным дисплеем на корпусе привода, который предоставляет информацию о состоянии и коды тревоги во время работы.

На дисплее отображается состояние готовности привода (принят сигнал готовности от ЦНК), активное состояние работы и коды тревоги при появлении сбоев.

Коды сигнализации в серии С следуют числовой схеме, которая определяет категорию неисправности: перегрев, перенапряжение, перенапряжение, аномалия обратной связи кодера,и ошибки связи каждый имеет различные диапазоны кодов.

Во время устранения неполадок, чтение светодиодного дисплея является первым диагностическим шагом, он определяет, находится ли ошибка в самом приводе или в подключенном двигателе, кабеле обратной связи или интерфейсе CNC.

Частые вопросы

Вопрос 1: Чем интерфейс PWM серии C отличается от интерфейса FSSB серии альфа?

Двигатели серии C получают команды двигателя через параллельный сигнал PWM: CNC управляет специальным кабелем с сигналом PWM для каждой оси независимо,и каждый диск имеет свое собственное прямое соединение с оси выходной карты CNC.

Позднее FSSB (Fanuc Serial Servo Bus) альфа-серии заменила эту параллельную архитектуру высокоскоростной серийной оптической волоконной связью, которая несет команды для всех осей на одной общей шине,значительное сокращение количества кабелей.

C-series drives cannot be connected to FSSB-based CNC controls without an interface adapter — a direct CNC upgrade from a C-series to a later-generation control requires either adapting the existing C-series drives or replacing them with alpha-series modules.

Вопрос 2: Какие контроллеры CNC совместимы с A06B-6066-H004?

Усилители C-серии совместимы с элементами управления Fanuc, которые обеспечивают соответствующий интерфейс PWM-сервовывода.и ранние версии серии 15 и серии 16/18, которые поставлялись с совместимостью привода серии C.

Карта выхода оси управления (PCB в CNC, которая генерирует сигнал PWM) должна соответствовать интерфейсу ввода привода серии C.Управляющие устройства, модернизированные с помощью карт интерфейса FSSB, не являются непосредственно совместимыми без соответствующего преобразования интерфейса..

Q3: Как обозначения каналов L и M используются с A06B-6066-H004?

В многоосевой конвенции Fanuc по проводке машин отдельные одноосевые приводы присваиваются каналам оси, обозначенным как L, M, N и т. д.

H004 может устанавливаться либо в положении канала L, либо в положении канала M в многоосновом расположении шкафа.

Назначение канала соответствует положению соединителя оси на сервовыходной карте CNC и параметрам, которые связывают физический привод с определенной осью машины (X, Y, Z,или дополнительно).

Трехосная машина, использующая одноосевые приводы, будет иметь отдельные H004 или H005 единицы для каждой из трех осей, каждая из которых подключена к соответствующему каналу L, M или N на CNC.

Q4: Какие наиболее распространенные режимы отказа A06B-6066-H004?

Наиболее часто встречающиеся сбои на приводах серии C: деградация конденсатора на магистрали постоянного тока (представляется как сбои напряжения магистрали постоянного тока и нерегулярное поведение двигателя),Неисправность IGBT на выходной стадии (представляется как сигнализация о перенапряжении), часто вызванные короткими намотками двигателя или сбоем изоляции кабеля), и сбоем компонента панели управления, влияющего на декодирование PWM-сигнала или схемы регулирования тока.

Коды сигнализации светодиодных ламп на корпусе привода указывают, в какую категорию относится неисправность.Архитектура с двумя панелями означает, что ошибки в панели питания и ошибки в панели управления могут быть устранены путем замены только затронутой платы, а не полного привода.

Вопрос 5: Можно ли до сих пор приобретать новые А06В-6066-H004?

Серия A06B-6066 C была прекращена Fanuc много лет назад, и новые из Fanuc больше не доступны.На рынке промышленных запасных частей иногда появляются излишки новых и старых запасов (NOS) из-за вывода машин из эксплуатации и избыточных запасов.

Основными коммерческими устройствами являются отремонтированные и заменяемые, а специализированные ремонтные центры Fanuc предлагают отремонтированные и протестированные приводы H004 с гарантией.

Все авторитетные поставщики тестируют приводы серии C на управляющих устройствах Fanuc с соответствующими нагрузками двигателя перед отгрузкой, чтобы проверить правильную работу по всему рабочему диапазону привода.
