Хороший усилитель шпинделя Fanuc A06B-6064-H302 A06B6064H302 A06B-6064-H302

Fanuc A06B-6064-H302 ∙ AC Digital Spindle Drive ∙ MDL 1.5 / 2 (1.5S/2S Motors), Серийная обратная связь, серия A06B-6064, FANUC 0-C/15/16/18/21 совместима

Обзор

ВFanuc A06B-6064-H302является цифровым приводом вращения переменного тока из семейства A06B-6064 серийных усилителей вращения Fanuc, сконфигурированным для двигателей MDL 1.5 и 2 ¢ наименьшего класса мощности в серии A06B-6064,В частности, 1.5S и 2S Fanuc модели двигателей с переменным вратом.

Эти двигатели занимают низкий уровень в диапазоне приводов A06B-6064: компактные приводы с низкой мощностью, подходящие для небольших станков обработки, небольших станков обработки,и фрезерные машины с ЧПУ, где потребности в мощности шпинделя умеренны, а пространство шкафа является премиальным.

Серия A06B-6064 представляет собой поколение цифровых серийных усилителей шпинделя Fanuc переход от более ранних аналоговых шпиндельных приводов к цифровой связи между шпиндельным приводом и CNC.

В этой архитектуре CNC отправляет команды скорости и направления шпинделя через серийный цифровой интерфейс, а приводы шпинделя возвращают обратную связь и статус скорости двигателя через ту же серийную ссылку.

Это устраняет аналоговую кондиционирование сигнала, что более ранние поколения привода шпинделя требуется и приводит шпиндель в ту же среду цифрового управления, что и оси сервоприводов.

В установке станков-инструментов,A06B-6064-H302 неизменно сочетается с сервоусилителями серии C (серия A06B-6066) на одной и той же машине., 15, 16, 18 и 21 контрольных в эпоху, когда оба семейства приводов были действующими.

Привод спиндала и сервопривод имеют один и тот же кабинет управления, подключенный к серийному интерфейсу спиндала CNC и интерфейсу сервооси PWM соответственно.

Понимание этой пары важно для технического обслуживания машины: неисправность на приводе шпинделя изолирована на блоке A06B-6064-H302 и его сборах ПКБ,в то время как ошибки оси включают сервоустановки A06B-6066.

Основные характеристики

MDL 1.5 и 2

В номенклатуре двигателей с переменным вратом Fanuc для эры A06B-6064 номер модели определяет класс непрерывной мощности.

Мотор 1.5S обеспечивает около 1,5 кВт непрерывной мощности шпинда, and the 2S delivers approximately 2kW — both are compact spindle motors for small-to-mid machine tools where the workpiece and tooling combination does not require the higher kW output of larger spindle motor classes like the 6S, 12S или 22S.

Несмотря на свою скромную номинальную мощность, двигатели 1.5S и 2S на A06B-6064-H302 получают такое же качество цифрового управления скоростью и крутящим моментом, как и более крупные двигатели серии.Серийная обратная связь между двигателем и приводом обеспечивает точное регулирование скорости, плавное ускорение и замедление в соответствии с параметрами ускорения шпинда CNC,и надежная синхронизация для работы с жестким нажатием, когда шпиндель должен отслеживать запрограммированное положение шпинделя в координации с питанием оси Z.

Жесткое нагнетание является критической функцией для станков обработки. Способность привода шпинделя поддерживать четкое управление положением шпинделя во время нагнетания напрямую определяет качество нити и срок службы инструмента.

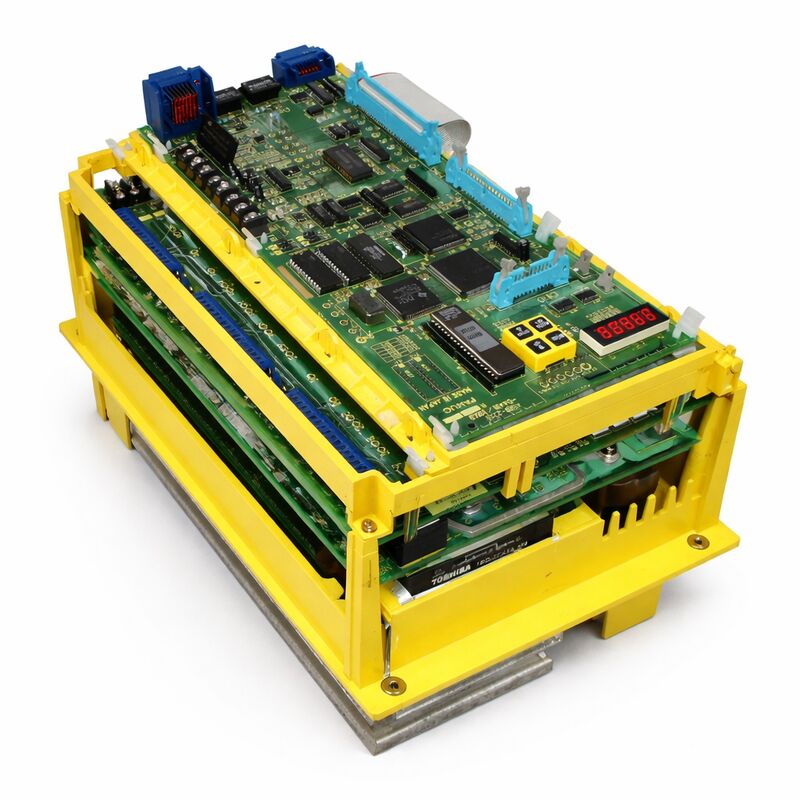

Архитектура и обслуживаемость трех-PCB

A06B-6064-H302 использует стандарт внутренней архитектуры из трех панелей в серии A06B-6064: панель проводки/интерфейса, комплект панелей управления (A16B-2201-0440 и A16B-2100-0070),и панель питания (A20B-1005-0190).

Каждая плата выполняет определенную функцию панели управления обрабатывают цифровые алгоритмы регулирования скорости и крутящего момента; панель питания управляет переключением переменного тока, магистрали постоянного тока и выходной IGBT, которая преобразует энергию магистрали постоянного тока в трехфазный ток переменного тока, приводящий двигатель шпинделя.

Это разделение платы означает, что распространенные сбои поля часто могут быть устранены путем замены одной платы, а не всего привода.Неисправный транзистор питания на панели питания может быть заменен, пока панели управления остаются в эксплуатации.

Поврежденная панель управления, которая производит неправильное регулирование скорости, заменяется самостоятельно, оставляя функциональную панель питания на месте.Специалисты по ремонту поставляют как варианты панели управления, так и панель питания A20B-1005-0190 как отдельные сервисные детали именно по этой причине.

Серийная обратная связь и интерфейс CNC

Серийный интерфейс обратной связи на A06B-6064-H302 передает данные о положении вала двигателя и скорости обратно в CNC со скоростью обновления, необходимой для петли положения шпинделя CNC.Этот путь обратной связи является то, что позволяет жесткое нажатие ¢ CNC использует угловое положение шпинделя в режиме реального времени, передается через последовательную обратную связь, чтобы синхронизировать продвижение оси Z с вращением шпинделя поворачиваясь через операцию нажатия.

Серийный интерфейс также переносит информацию о состоянии привода, коды тревоги, сигналы о достигнутой скорости, данные мониторинга нагрузки, от привода к CNC,давая CNC видимость в здоровье привода шпинделя, что не было возможно с аналоговыми приводами интерфейса.

Когда спиндовый привод генерирует сигнализацию, CNC получает код сигнализации через серийный интерфейс и отображает его на панели оператора.упрощение диагностики неисправностей для оператора машины и инженера по техническому обслуживанию.

Частые вопросы

Вопрос 1: Описание привода гласит MDL 1.5, 2 ¢ охватывает ли один агрегат как двигатель 1,5S, так и 2S?

Да. A06B-6064-H302 сконфигурирована для управления как 1.5S, так и 2S моделями моторов. Это единый привод, параметры которого определяют, какой двигатель он управляет.Двигатель 5S, серийная обратная связь двигателя идентифицирует себя с приводом, и приводом используется соответствующий набор параметров.

Тот же привод, установленный на двигатель 2S, использует параметры двигателя 2S.Это двойное покрытие двигателя в одном номере части упрощает запасные части инвентарь для машинных мастерских, которые могут иметь оба размера двигателя в своем автопарке.

Вопрос 2: Каковы наиболее распространенные режимы отказа A06B-6064-H302?

На панели питания, отказ транзистора IGBT является наиболее частой неисправностью, обычно вызванной повреждением изоляции намотки двигателя, которая позволяет потоку неисправности протекать через выходную стадию привода.

На панелях управления старение компонентов и деградация электролитического конденсатора приводят к ошибкам регулирования скорости и ошибкам цифровой связи с CNC с течением времени.Неисправность охлаждающего вентилятора ускоряет тепловое напряжение на всех компонентах, поэтому проверка рабочего состояния вентилятора во время рутинного обслуживания важна.

Коды сигнализации на спинделе CNC определяют, какая категория неисправностей активна, направляя техника по ремонту к конкретной доске или компоненту.

Вопрос 3: Может ли A06B-6064-H302 управлять спиндовым мотором, кроме 1.5S и 2S?

Нет Степень мощности привода и набор параметров соответствуют классам двигателей 1,5S и 2S.

Подключение более крупного двигателя шпинделя (например, 6S или 12S) к H302 приведет к тому, что привод будет работать за пределами диапазона номинального тока во время обработки нагрузки, запуская защиту от перенапряжения илив тяжелых случаях, повреждение выходной ступени.

Всегда сопоставляйте модель привода шпинделя с моделью двигателя шпинделя; номер H-суффикса в номере части A06B-6064 определяет класс двигателя, для которого предназначен привод.

Вопрос 4: Требуется ли для жесткого прослушивания какое-либо дополнительное оборудование помимо A06B-6064-H302?

Строгое прослушивание требует, чтобы CNC имел функцию жесткого прослушивания, включенную в его программные опции,и двигатель шпинделя должен иметь серийный импульс кодера, который обеспечивает обратную связь углового положения CNC использует для синхронизации положения шпинделя с движением оси Z.

Интерфейс последовательной обратной связи A06B-6064-H302 поддерживает эту обратную связь положения.

Параметры CNC должны быть настроены на конкретный шпиндель и геометрию крана.и требуются соответствующие настройки параметров CNC.

Вопрос 5: Может ли A06B-6064-H302 взаимозаменяться с A06B-6064-H303 или другими соседними моделями?

В серии A06B-6064 каждый вариант H-суффикса соответствует конкретной модели двигателя: H302 для 1.5S/2S, H303 для 3S, H305 для 6S, H312 для 12S и т.д.

Планшеты управления используются в нескольких вариантах (один и тот же A16B-2201-0440 и A16B-2100-0070 появляются в нескольких моделях A06B-6064),но панель питания и некоторые параметры прошивки отличаются между классами двигателей.

H303 или H305 не следует заменять на H302 без проверки совместимости панели питания и загрузки правильных параметров двигателя,поскольку характеристики привода более крупного двигателя могут не работать должным образом с компонентами силовой ступени H302, или наоборот.
