Fanuc A06B-6058-H334 | 3-осевой цифровой сервоусилитель переменного тока — 0S/5S/10S, серия S, плата управления ШИМ, совместимость с FANUC 0-B/0-C/15

Обзор

Fanuc A06B-6058-H334 — это трехканальный цифровой сервоусилитель переменного тока из платформы приводов серии S от Fanuc — трех-осевой модуль, который одновременно управляет тремя сервоосями, обозначенными L, M и N, каждая из которых способна управлять серводвигателями переменного тока Fanuc в диапазоне 0S, 5S и 10S.

Являясь усилителем серии S третьего поколения, H334 оснащен более поздней платой управления ШИМ-сервоприводом A16B-1100-0330, что является обновлением по сравнению с более ранними поколениями серии S, улучшившим цифровую обработку сигналов и надежность привода в полевых условиях.

Интеграция трех осей в одном корпусе была философией дизайна Fanuc для этого поколения приводов: вместо трех отдельных одно-осевых приводных блоков, занимающих отдельное место на рейке и требующих трех отдельных наборов шинных соединений и проводки для обнаружения неисправностей, A06B-6058-H334 объединяет все три оси в один физический блок.

Эта интеграция уменьшила габариты шкафа управления, упростила электропроводку станка и стандартизировала узел сервопривода для трех-осевых фрезерных станков и обрабатывающих центров, которые были основным применением.

H334 напрямую устанавливается в станки, работающие с системами управления FANUC 0-B, 0-C и серии 15 — поколением оборудования Fanuc CNC, доминировавшим в станках, построенных в конце 1980-х и в 1990-х годах.

Большое количество установленных станков этого типа продолжает работать в производстве по всему миру, что делает A06B-6058-H334 постоянно востребованной запасной частью для технического обслуживания и ремонта, а не исторической редкостью.

Ключевые характеристики

Цифровая архитектура серии S — ШИМ-связь с ЧПУ

Усилители серии S обмениваются данными с системой управления ЧПУ через ШИМ-интерфейс (широтно-импульсная модуляция) — цифровой протокол, который передает команды скорости и обратную связь по положению между ЧПУ и каждым каналом привода.

Этот цифровой канал связи отличает усилители серии S от более ранних аналоговых приводов, предшествовавших им в истории продукции Fanuc.

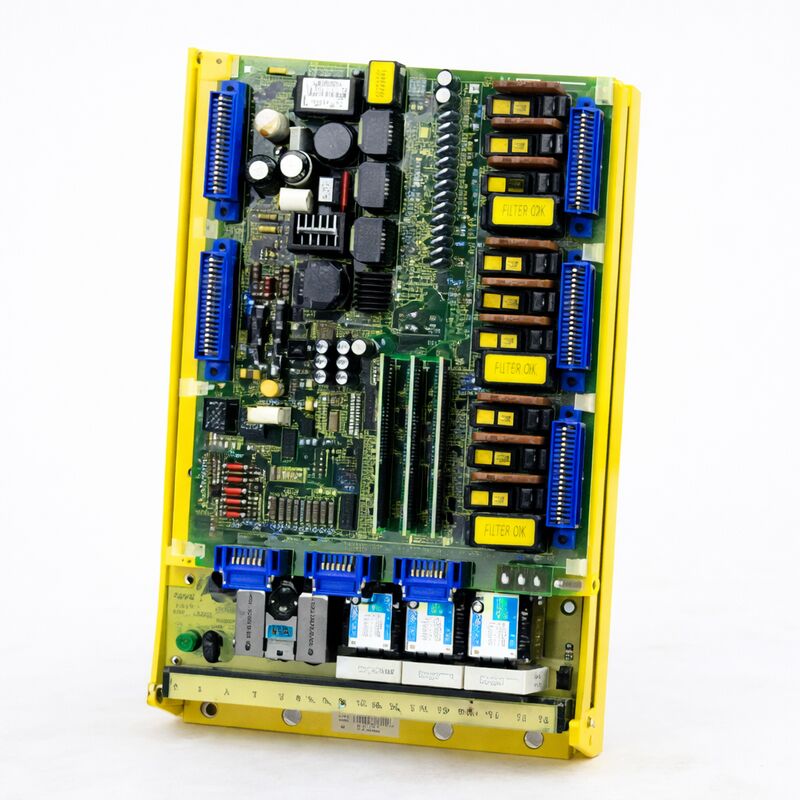

На A06B-6058-H334 плата управления A16B-1100-0330 расположена в верхней части устройства и управляет цифровой ШИМ-связью, контуром регулирования тока для всех трех каналов оси и схемами мониторинга неисправностей.

Ниже нее силовая плата A20B-1003-0864 отвечает за высоковольтные коммутационные ступени, шину постоянного тока и схему рекуперативного разряда для трех-осевой сборки.

Когда в работающем приводе возникает неисправность — распространенные причины включают отказ силовых транзисторов, деградацию электролитических конденсаторов, износ контактов реле и коррозию на дорожках печатной платы — неисправность обычно можно локализовать до одной из этих двух плат или силовых полупроводников в выходном каскаде.

Ремонтные предприятия, знакомые с архитектурой H334, обычно могут восстановить работоспособность привода, устранив эти конкретные точки отказа, поэтому ремонт и восстановление A06B-6058-H334 остаются коммерчески жизнеспособными спустя десятилетия после окончания производства устройства.

Диапазон двигателей 0S / 5S / 10S — три канала, три оси

Обозначение H334 указывает на конкретную комбинацию размеров двигателей, для которых настроен привод: три канала, каждый из которых рассчитан на диапазон двигателей 0S/5S/10S. В номенклатуре двигателей Fanuc серии S число указывает на номинальный крутящий момент — 5S обеспечивает более высокую мощность, чем 0S, а 10S — еще более высокую.

Для трех-осевого вертикального обрабатывающего центра, где оси X, Y и Z проходят через механизмы ходового винта разных размеров и характеристик трения, наличие всех трех каналов в одном корпусе при использовании одного семейства двигателей значительно упрощает инвентаризацию технического обслуживания.

Обозначения каналов L, M и N соответствуют трем соединениям оси на приводе.

В стандартном обрабатывающем центре L обычно управляет одной осью, M — второй, а N — третьей; конкретное сопоставление с осями станка (X, Y, Z) зависит от конфигурации проводки производителя станка и настроек параметров в ЧПУ.

Совместимость с ЧПУ — FANUC 0-B, 0-C, серия 15

Системы управления FANUC 0-B, 0-C и серии 15, которые поддерживает H334, были основными платформами Fanuc CNC для промышленных станков в период их производства.

Серия 0 предлагала экономичное управление для малых и средних станков; серия 15 предлагала более производительное решение для сложных много-осевых и высокоскоростных применений.

Обе линейки использовали один и тот же интерфейс ШИМ-сервопривода, который реализует H334, поэтому один приводной блок охватывает все три поколения систем управления.

Станки, работающие на этих поколениях систем управления, включают вертикальные и горизонтальные обрабатывающие центры, токарные центры с приводным инструментом, шлифовальные станки и специализированное оборудование для ЧПУ от производителей станков, включая Mori Seiki, Mazak, Okuma и Makino, среди прочих.

Продолжающееся эксплуатационное состояние этих станков в производственных условиях по всему миру поддерживает вторичный рынок для A06B-6058-H334.

Часто задаваемые вопросы

В1: Что означает «серия S 3-го поколения» и чем она отличается от более ранних приводов серии S?

Цифровые сервоусилители Fanuc серии S развивались через несколько поколений оборудования, каждое из которых обновляло плату управления ШИМ, дизайн силовой платы и обработку сигналов.

3-е поколение оснащено платой управления A16B-1100-0330, которая отличается улучшенным цифровым управлением током по сравнению с более ранними вариантами A16B-1100-0310 и A16B-1100-0320. Более поздняя плата управления обеспечивает лучшее подавление гармоник и более узкую полосу пропускания контура регулирования скорости.

Для целей обслуживания поколение имеет значение при поиске сменных плат — A16B-1100-0330 не взаимозаменяема с более ранними платами управления серии S.

В2: Можно ли использовать A06B-6058-H334 с двигателями вне диапазона 0S/5S/10S?

H334 настроен для моделей двигателей 0S, 5S и 10S. Использование двигателей вне этого диапазона — например, 20S или 30S — требует другого приводного блока, рассчитанного на более высокую выходную мощность, которую требуют эти двигатели.

Эксплуатация недоразмеренного привода с переразмеренным двигателем приведет к срабатыванию защиты от перегрузки по току при запуске двигателя или под нагрузкой. Всегда проверяйте обозначение модели двигателя на паспортной табличке двигателя перед выбором сменного привода.

В3: Устройство снято с производства — где искать сменные устройства?

Восстановленные и избыточные устройства A06B-6058-H334 циркулируют на рынке промышленных запасных частей от выведенных из эксплуатации станков, избыточных запасов и специализированных поставщиков ремонтных услуг.

Сертифицированные Fanuc ремонтные центры и сторонние ремонтники электроники предлагают как обменные устройства (где неисправное устройство клиента восстанавливается и возвращается, или предоставляется восстановленное устройство в обмен), так и прямые избыточные устройства. Все авторитетные поставщики тестируют устройства на испытательных стендах Fanuc серии S с реальными серводвигателями переменного тока перед отправкой.

В4: Каковы наиболее распространенные режимы отказа A06B-6058-H334?

Наиболее часто встречающиеся неисправности: отказ силовых транзисторов в одном или нескольких из трех выходных каналов (проявляется как перегрузка по току оси или сигналы тревоги привода), деградация или обрыв электролитических конденсаторов на силовой плате (проявляется как неустойчивое поведение оси или неисправности напряжения на шине постоянного тока), износ контактов магнитного контактора (проявляется как прерывистые сигналы готовности привода) и коррозия на соединениях дорожек печатной платы в суровых условиях эксплуатации.

Выходы ЦАП платы управления A16B-1100-0330 и схемы оптоволоконного интерфейса также выходят из строя со временем в условиях высокой вибрации или циклического изменения температуры.

В5: Какие коды ошибок на ЧПУ указывают на проблему с A06B-6058-H334?

В системах FANUC 0-B/0-C и серии 15 сервосигналы тревоги, указывающие на привод серии S, обычно отображаются как ошибки серии AL-400 (сервосигналы тревоги) на панели оператора ЧПУ. Конкретные коды идентифицируют тип неисправности — перегрузка по току (обычно AL-401 или AL-411 в зависимости от оси), перенапряжение, неисправности звена постоянного тока и ошибки связи между ЧПУ и приводом.

Код ошибки указывает, какой канальный привод затронут.

Перед заменой привода убедитесь, что неисправность находится в приводе, а не в двигателе, кабеле обратной связи или плате интерфейса ЧПУ, следуя процедуре диагностики Fanuc: проверьте изоляцию двигателя, проверьте непрерывность обратной связи энкодера и, если возможно, поменяйте местами оси, чтобы определить, перемещается ли неисправность вместе с приводом или остается с проводкой оси.
