Сервоусилитель Fanuc A06B-6058-H006 A06B6058H006 A06B-6058-H006

Fanuc A06B-6058-H006 | Одноосевой цифровой сервоусилитель переменного тока — модели двигателей 20S/30S, серия S, интерфейс ШИМ, совместимость с FANUC 0-B/0-C/15/16/18/21

Обзор

Fanuc A06B-6058-H006 — это одноосевой цифровой сервоусилитель переменного тока от Fanuc серии S, сконфигурированный для управления серводвигателями Fanuc моделей 20S и 30S. В то время как трех-осевой H334 управляет тремя сервоосями одновременно в одном корпусе, H006 управляет одной осью — что делает его подходящим устройством, когда конструкция станка предусматривает независимо монтируемый одноосевой привод или при замене вышедшей из строя оси в системе, где отдельные приводы осей расположены отдельно на рейке приводов.

Обозначения 20S и 30S относятся к классификации размеров серводвигателей переменного тока Fanuc.

Эти среднемощные двигатели серии S обеспечивали непрерывную мощность, подходящую для приводов столов станков, осей задней бабки и поддерживающих люнетов, поворотных осей и вспомогательных приводов на токарных станках, обрабатывающих центрах и специализированном ЧПУ-оборудовании, где требуемая мощность оси превышает возможности меньших двигателей 0S/5S/10S, но не требует более крупных вариантов 40S или более высокой мощности.

H006 взаимодействует с ЧПУ через тот же цифровой интерфейс ШИМ, который используется во всем семействе приводов серии S, что делает его совместимым не только с более ранними системами управления 0-B, 0-C и серии 15, где серия S была основной платформой приводов, но и с ранними производственными партиями систем управления серии 16, 18 и 21, которые перешли от серии S к приводам серии Alpha в конце 1990-х годов. Эта широкая совместимость с системами управления означает, что H006 подходит для широкого спектра станков, находящихся в эксплуатации.

Ключевые характеристики

Одноосная архитектура — выделенное управление на ось

Одноосная архитектура H006 предоставляет производителям станков и инженерам по техническому обслуживанию гибкость в независимом управлении одной осью. В четырех-осном станке, использующем отдельные приводные блоки, вышедший из строя H006 на одной оси может быть заменен, в то время как остальные три оси остаются нетронутыми — нет необходимости снимать трех-осевой модуль, нет риска нарушения работы других осей во время замены.

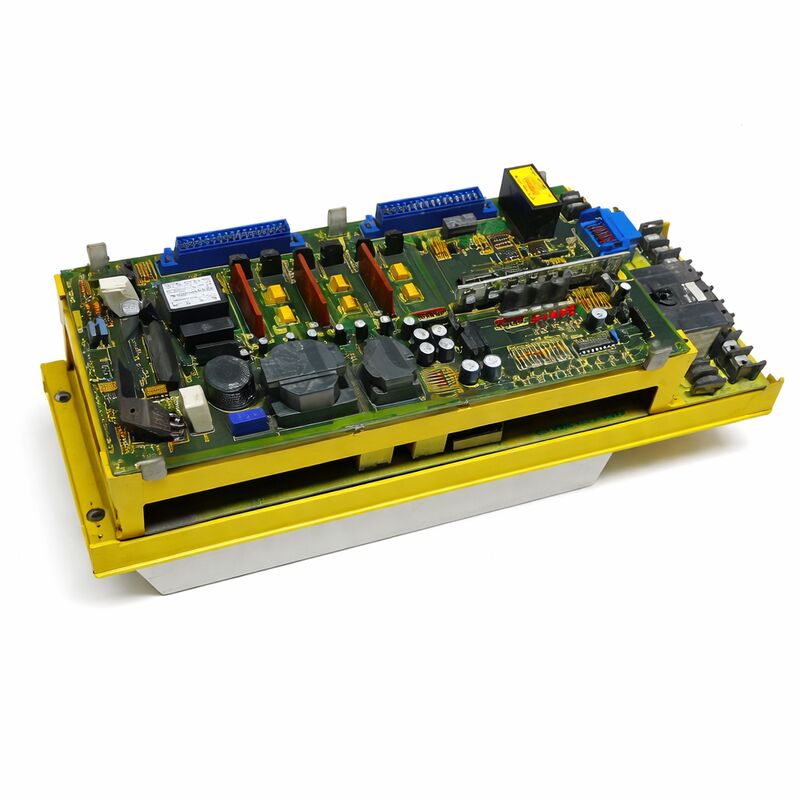

Плата управления ШИМ (A20B-1003-0090) в H006 осуществляет управление скоростью и положением для одного двигателя, получая команды от ЧПУ через последовательный интерфейс ШИМ и замыкая контур тока с высокой полосой пропускания для достижения плавного и точного движения, требуемого для обработки на ЧПУ.

Силовая плата (A20B-1003-008x) отвечает за высокотоковый коммутационный каскад, который преобразует напряжение шины постоянного тока в трехфазный переменный ток, питающий обмотки двигателя серии S.

Одноосевые приводы Fanuc серии S были физически компактными — небольшой желтый корпус H006 позволял плотно устанавливать приводы на рейке, где несколько одноосевых приводов монтировались бок о бок без сложностей с управлением кабелями, которые требовались ранним модульным много-осевым системам.

Эта компактная упаковка оставалась практическим преимуществом в шкафах управления станками, где пространство было ограничено.

Двигатели 20S и 30S — возможности среднемощной серии S

Обозначение двигателя 20S в иерархии Fanuc серии S находится выше 10S и ниже 40S по непрерывной мощности.

30S обеспечивает прирост мощности по сравнению с 20S, охватывая приложения, где требуемая мощность умеренная или высокая, но не достигает высоких уровней, требующих более крупного и дорогостоящего оборудования класса 40S.

На практике двигатели 20S и 30S использовались на осях X и Z токарных станков со средними каретками и задними бабками, осях Y и Z фрезерных станков с подвижным столом и поворотных осях B/C на более крупных обрабатывающих центрах.

Размер H006 для этого диапазона двигателей отражает специфику каталога приводов Fanuc серии S — каждый номер детали был разработан для определенного класса мощности двигателя, а не для широкого диапазона с регулируемыми параметрами, как это обычно делают современные платформы сервоприводов.

Интерфейс ШИМ и совместимость с многопоколенческими системами управления

Цифровой протокол связи ШИМ в H006 работает на уровне электрического интерфейса, определенного Fanuc для приводов серии S. Этот интерфейс передавал сигнал опорной скорости от ЧПУ к приводу и возвращал обратную связь от энкодера от двигателя к контуру управления положением ЧПУ.

Протокол был последовательным для поколения систем управления 0-B/0-C/15 и перешел в ранние серии 16/18/21 до того, как Fanuc перешел на последовательный интерфейс оптоволокна, используемый в приводах серии Alpha.

Эта непрерывность протокола объясняет, почему H006 работает с таким широким спектром типов управления.

Мастерская, модернизирующая систему с 0-B на серию 16 в начале 1990-х годов, могла сохранить существующее аппаратное обеспечение привода серии S — важное экономическое соображение, которое побудило Fanuc поддерживать обратную совместимость между поколениями своих систем управления.

Часто задаваемые вопросы

В1: В чем разница между H006 и H007 в серии A06B-6058?

H006 и H007 — это одноосевые цифровые приводы серии S для диапазона двигателей 20S/30S, но они различаются по конфигурации печатных плат и незначительным параметрам выходного каскада.

H007 является более поздним вариантом с обновленной платой управления A16B-1100-0300 вместо A20B-1003-0090.

На практике H006 и H007 функционально эквивалентны для работы с двигателями 20S/30S и взаимозаменяемы в большинстве систем ЧПУ — но перед заменой одного на другое подтвердите совместимость с настройками параметров конкретной системы управления.

В2: Как привод 20S подключается к ЧПУ — сколько проводов требуется для интерфейса ШИМ?

Интерфейс ШИМ между H006 и ЧПУ использует экранированный кабель, передающий команду ШИМ от платы интерфейса сервопривода ЧПУ к плате управления привода, плюс обратную связь от энкодера от двигателя обратно к ЧПУ.

Точная конфигурация кабеля и спецификация разъема определены в руководстве по подключению Fanuc для конкретного типа системы управления ЧПУ. В большинстве установок экранированный кабель с 20 проводниками обрабатывает комбинированные сигналы команды ШИМ и обратной связи для одной оси.

Привод также требует отдельного подключения питания шины постоянного тока от источника питания сервопривода и трехфазного выхода переменного тока к двигателю.

В3: Какие коды аварийных сигналов ЧПУ указывают на проблему конкретно с H006?

В системах управления FANUC 0-B/0-C аварийные сигналы сервопривода оси отображаются как коды SV-xxx на дисплее аварийных сигналов. В сериях 15/16/18/21 они отображаются как аварийные сигналы сервопривода серии 400.

Конкретный код идентифицирует тип неисправности — SV-401 или эквивалент обычно указывает на перегрузку по току в выходном каскаде, SV-404 указывает на неисправность обратной связи энкодера, а SV-400 указывает на общую неисправность привода.

Изолируйте, находится ли неисправность в приводе или двигателе, проверив сопротивление изоляции двигателя и непрерывность кабеля энкодера, прежде чем заключить, что H006 требует замены.

В4: Можно ли отремонтировать A06B-6058-H006, или замена — единственный вариант?

Ремонт коммерчески доступен и часто выбирается для H006, учитывая проверенную и хорошо документированную архитектуру схемы привода.

Специализированные ремонтные центры Fanuc могут устранить наиболее распространенные виды отказов — отказ выходных транзисторов, деградация конденсаторов и коррозия дорожек на плате управления — с помощью стандартных процедур восстановления.

Восстановленный H006, протестированный под нагрузкой на испытательном стенде Fanuc с реальными двигателями серии S, обеспечивает эквивалентную надежность оригинальному запасному блоку при более низкой стоимости. Для критически важных производственных станков с высокой стоимостью простоя наличие отремонтированного обменного блока в качестве запасного на складе является типичной стратегией технического обслуживания.

В5: Что означает обозначение двигателя с красной крышкой, и влияет ли оно на совместимость с H006?

Серводвигатели переменного тока Fanuc серии S иногда идентифицируются по их характерному дизайну с красной торцевой крышкой — обозначение "красная крышка" относится к внешнему виду двигателя, а не к конкретному техническому варианту.

Все стандартные двигатели серии S с красной крышкой 20S и 30S совместимы с H006.

Тип энкодера двигателя (резольвер или импульсный кодер) должен соответствовать интерфейсу энкодера, ожидаемому платой управления H006 — ранние установки серии S использовали обратную связь резольвера, в то время как более поздние модели перешли на импульсные кодеры.

Перед установкой проверьте тип энкодера на заводской табличке двигателя на соответствие конфигурации H006.
