FANUC A06B-6058-H005 | Одноосевой сервоусилитель переменного тока серии S — 3,08 кВт, 10S/20M, ШИМ-интерфейс, производство Япония

Номер детали: A06B-6058-H005

Производитель: FANUC Corporation (Япония)

Тип продукта: Одноосевой сервоусилитель переменного тока

Серия продукта: A06B-6058 (Серия S)

Совместимость с двигателями: FANUC 10S, 20M / 20S-1500

Номинальная мощность: 3,08 кВт

Интерфейс: ШИМ (цифровой)

Корпус: Открытый (желтый алюминиевый радиатор)

Плата управления: A20B-1003-0090

Силовая плата: A20B-1003-0081

Обзор

A06B-6058-H005 — это одноосевой сервоусилитель переменного тока серии S от FANUC — одной из самых значительных платформ сервоприводов в истории FANUC. Он питает серводвигатели переменного тока 10S и 20M с номинальной выходной мощностью 3,08 кВт, что делает его подходящим приводом для среднеинтенсивных перемещений оси в станках с ЧПУ своего времени.

Устройство обменивается данными с контроллером ЧПУ через цифровой ШИМ-интерфейс, что относит его к поколению цифровых сервоприводов FANUC, заменивших более ранние аналоговые системы привода.

Приводы серии S использовались в сочетании с контроллерами FANUC System 10, 11, 12 и 15, а также с контроллерами серии 0 в различных конфигурациях.

Эти приводы и контроллеры питают поколение обрабатывающих центров, токарных центров и многоосевых производственных машин, которые до сих пор находятся в эксплуатации по всему миру.

A06B-6058-H005 — это приводное устройство, которое обеспечивает работу определенного набора этих машин.

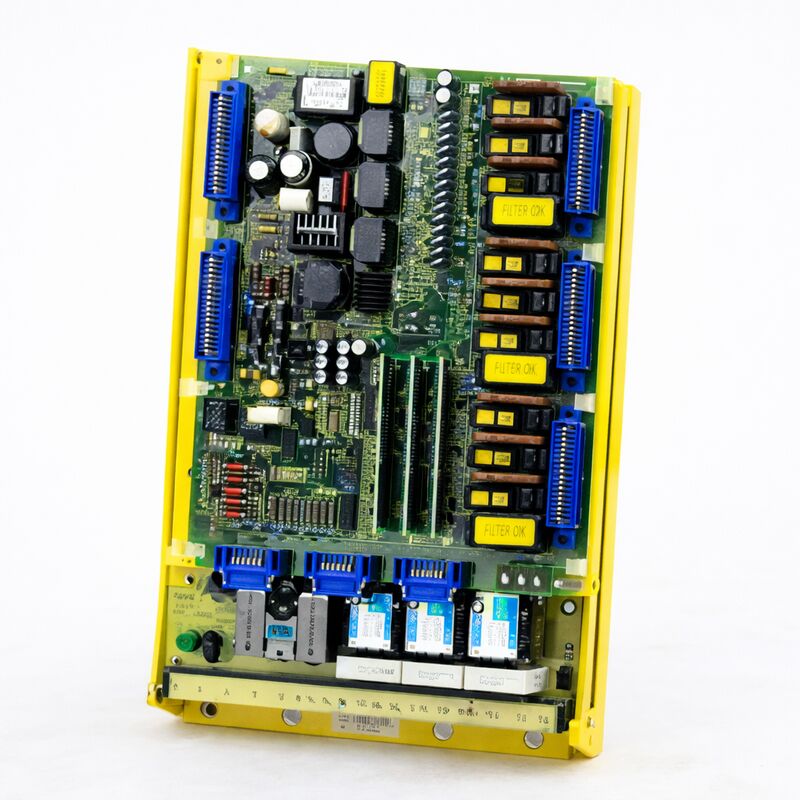

Физически привод имеет характерную для FANUC открытую конструкцию с желтым корпусом: электроника и силовые компоненты установлены вокруг алюминиевого радиатора, открытого для воздушного потока шкафа. Эта конструкция эффективна и долговечна.

Она позволяет осматривать компоненты привода без разборки, а конструкция механически достаточно прочна для надежной работы в течение многих лет непрерывного производственного использования.

Ключевые характеристики

ШИМ-цифровой интерфейс — Архитектура серии S

A06B-6058-H005 использует ШИМ-интерфейс (широтно-импульсная модуляция) для приема команд скорости от контроллера ЧПУ. Это цифровой интерфейс — привод не получает аналоговое напряжение, представляющее желаемую скорость, а получает цифровой ШИМ-сигнал, кодирующий команду скорости. Этот подход был значительным шагом вперед по сравнению с аналоговыми приводами предыдущего поколения.

ШИМ-интерфейсные приводы обладали лучшей помехоустойчивостью, чем их аналоговые аналоги.

Цифровой сигнал был менее подвержен помехам от силовых кабелей, кабелей двигателя и событий электрического переключения, которые заполняют шкаф станка с ЧПУ.

В результате было достигнуто более стабильное управление скоростью и меньшая склонность приводов к восприятию шума как нежелательных отклонений скорости.

Привод обрабатывает этот ШИМ-вход, генерирует сигналы управления затвором для своих силовых транзисторов IGBT и подает результирующий переменный ток на подключенный серводвигатель.

Обратная связь от энкодера двигателя завершает контур управления скоростью: сигналы энкодера возвращаются к контроллеру, который сравнивает заданную и фактическую скорость и соответствующим образом корректирует ШИМ-выход. Привод серии S надежно выполняет этот контур при токах, определяемых его номинальной мощностью 3,08 кВт.

Внутренняя структура плат

A06B-6058-H005 — это полный блок сервоусилителя. Внутри открытого корпуса рабочую нагрузку делят две платы. Плата управления — A20B-1003-0090 — отвечает за электронику привода: обработку ШИМ-входа, управление током, логику защиты и мониторинг рабочего состояния привода. Силовая плата — A20B-1003-0081 — содержит силовые транзисторы и схемы управления затвором, которые обрабатывают выходной ток высокой силы к двигателю.

Эти платы могут быть заменены независимо друг от друга при необходимости.

Неисправность платы управления вызывает сигнализацию, связанную с управлением, и аномальное рабочее поведение без обязательного повреждения силовой платы.

Неисправность силовой платы — обычно из-за отказа транзистора — вызывает сигнализацию перегрузки по току или короткого замыкания и может оставить плату управления неповрежденной.

Это разделение делает практичным целенаправленный ремонт на уровне компонентов, а не полную замену блока при каждой неисправности.

При тестировании привода для диагностики неисправностей платы можно менять местами с проверенными исправными платами от аналогичного привода, чтобы локализовать неисправность до одной платы.

Этот подход эффективно использует цепочку поставок для обмена и ремонта.

Примечания по настройке перемычек

A06B-6058-H005 требует правильной настройки перемычек на клеммах T2 и настроек перемычки S1/S2 перед установкой.

Эти настройки определяют тип интерфейса привода и его специфические рабочие характеристики.

Неправильно настроенный привод может вызывать немедленную сигнализацию или некорректное поведение, которое можно ошибочно принять за аппаратную неисправность. При установке сменного блока убедитесь, что настройки перемычек соответствуют исходной установке, прежде чем делать вывод о неисправности блока.

FAQ

В1: Привод сразу же после включения питания выдает код ошибки до того, как будет дана команда на перемещение оси. Кабели двигателя выглядят неповрежденными, а двигатель исправен. Что следует исследовать?

Немедленная сигнализация при включении питания при исправном двигателе и кабелях указывает на сбой самотестирования платы управления, сбой инициализации цепи питания привода или ошибку конфигурации. Проверьте перемычки на клеммах T2 и перемычки S1/S2 — неправильная конфигурация может вызвать немедленную сигнализацию.

Если конфигурация подтверждена как правильная, проверьте напряжения внутреннего источника питания привода в контрольных точках на плате управления.

Неисправность внутреннего источника питания препятствует нормальной инициализации.

В2: Ось, управляемая этим приводом, показывает дрейф положения во время резки, особенно при переменной нагрузке. Привод не имеет активной сигнализации. Что может быть не так?

Дрейф положения при переменной нагрузке без сигнализации предполагает, что контур скорости не поддерживает заданную скорость адекватно. Это может быть вызвано деградацией компонентов датчика тока на силовой плате, что приводит к неточным показаниям тока, допускающим ошибки скорости.

Это также может быть результатом недостаточных настроек усиления — хотя, если машина ранее работала правильно с теми же параметрами, изменения усиления маловероятны.

Осмотрите цепи датчика тока силовой платы и сравните измеренный выходной ток привода с заданным током, используя экраны диагностики контроллера.

В3: Привод работал правильно, а затем выдал ошибку транзистора после интенсивного прохода резки. После повторного включения питания ошибка исчезает, и привод работает короткое время, прежде чем снова выдавать ошибку. Неисправна ли силовая плата?

Ошибка транзистора, которая исчезает и повторяется под нагрузкой, соответствует транзистору, который является термически или электрически пограничным. Транзистор проходит тест инициализации привода, но выходит из строя под тепловой нагрузкой и токовыми требованиями фактической нагрузки резки.

Силовая плата требует замены. Перед установкой новой силовой платы убедитесь, что радиатор чист и охлаждение шкафа адекватно — привод, работающий с перегревом из-за недостаточного охлаждения, может постепенно нагружать транзисторы до этого пограничного состояния.

В4: Был приобретен сменный A06B-6058-H005. Перед установкой, как его следует проверить?

Для проверенного обменного блока от квалифицированного поставщика блок был функционально протестирован на соответствующих испытательных стендах с реальным серводвигателем серии 10S или S в режиме замкнутого контура управления. Подтвердите это у поставщика.

Перед установкой в машину убедитесь, что настройки перемычек и перемычек соответствуют конфигурации исходного блока, осмотрите разъемы на предмет повреждений и проверьте, что конфигурация блока соответствует конкретным параметрам двигателя и привода, установленным в ЧПУ.

После установки проведите ось через полный диапазон скоростей и нагрузок, прежде чем возвращать ее в эксплуатацию.

В5: Может ли A06B-6058-H005 управлять двигателем 20S в дополнение к 10S?

A06B-6058-H005 документирован как совместимый с двигателями серий 10S и 20M/20S-1500.

Конфигурация 10S является основным применением, а работа с 20S возможна в пределах номинального тока привода.

Требования к току конкретного двигателя должны соответствовать номинальной и пиковой мощности привода.

Если двигателю 20S требуется больший ток, чем может обеспечить номинальная мощность привода 3,08 кВт при требуемой скорости и крутящем моменте, потребуется блок более высокого класса из серии 6058.
