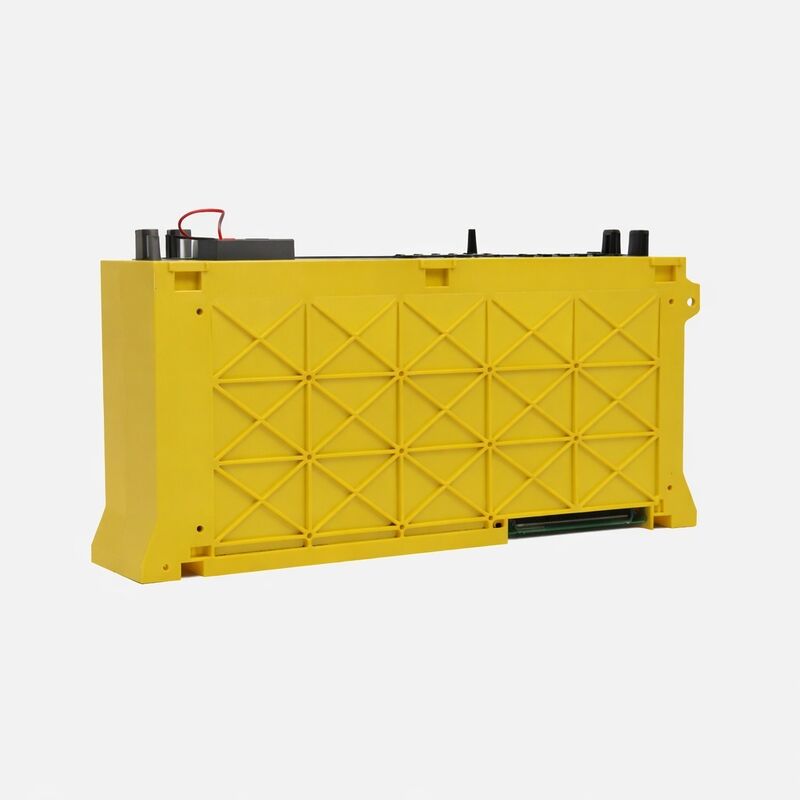

Использованный Fanuc A02B-0280-B502 Сервоуправляющий в хорошем состоянии A02B-0280-B502

Fanuc A02B-0280-B502 ∙ Серия 0i-MA CNC блок управления ∙ Управление центра обработки, многоосевое, линейное и круговое интерполяция, PMC, RS-232C

Обзор

ВFanuc A02B-0280-B502является интегрированным блоком управления CNC для платформы обрабатывающего центра Fanuc серии 0i Model A, одной из наиболее широко используемых систем управления CNC в истории промышленного обработки.

Серия 0i была средней линейкой CNC от Fanuc, предназначенной для обеспечения почти высококачественной функциональности (многоосевая интерполяция, жесткое нажатие, компенсация инструмента,PMC лестничная логика) к наиболее широкой возможной установленной базе станков-инструментов по конкурентоспособной цене.

Вариант MA специально рассчитан на приложения для станков обработки ¥ вертикальные и горизонтальные фрезы, многоосевое контурообразование и станки обработки с автоматическими системами смены инструмента.

В качестве полного блока управления с помощью ЧПУ A02B-0280-B502 объединяет процессор, ROM, оперативную память, схемы интерфейса LCD/MDI, шину расширения I/O и сервокоммуникационный интерфейс в единую сборку задней панели.

В полевых условиях эта установка располагается за панелью оператора машины, подключена к сервоприводам оси машины, приводу шпинделя, модулям ввода/вывода PMC и проводке интерфейса панели оператора.

Управление управляет полным циклом движения от выполнения программы G-кода до закрытия позиционной петли на всех управляемых осях.

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactМашины, построенные на основе A02B-0280-B502, включают станки с конца 1990-х по начало 2000-х годов от таких производителей, как Mazak, Mori Seiki, Makino, Okuma, Doosan,и широкий спектр тайваньских и корейских производителей машин, которые приняли платформу 0i в качестве их стандартного CNC.

Основные характеристики

Серия 0i-MA ∆ ЦРУ обрабатывающего центра в 0i поколении

"0i" в названии семейства продуктов Fanuc обозначает поколение управления, которое сменило более раннюю серию 0 (0-MA, 0-MC,0-TA) и соединен с современными платформами 0i-D и 0i-F, которые все еще используются в производстве.Определение Model A обозначает первое поколение оборудования в серии 0i, в то время как MA указывает вариант центра обработки, в отличие от TA (поворотной) или FA (трансферной машины).

На практике серия 0i-MA обеспечивала программирование и эксплуатационные функции, необходимые пользователям станковых центров в свое время:Программирование G-кода совместимо с более ранними программами Fanuc серии 0 и серии 15 (существующие программы работают без модификаций), циклы консервированного бурения и фрезы, компенсация радиуса инструмента, системы координат работы (G54 G59), измерение длины резки и стандартное жесткое нажатие.

PMC (программируемый контроллер машины) обрабатывает логику ввода/вывода машины, последовательность смены инструментов, зажимание поддонов, управление охлаждающей жидкостью, блокировки дверей, отдельно от управления движением CNC,в двухпроцессорной архитектуре, которая поддерживает автоматическую логическую обработку, независимую от цикла сервоуправления CNC.

Архитектура ЦНК

A02B-0280-B502 представляет собой заднюю панель, аппаратную сборку, которая устанавливается за дисплеем оператора и клавиатурой.осный сервоинтерфейс, процессор PMC, память для программ и параметров деталей и коммуникационных интерфейсов.

Дисплей оператора (LCD), клавиатура MDI и кнопки оператора машины являются отдельными компонентами, которые подключаются к блоку B502 через стандартизированные кабели интерфейса.

Эта модульная архитектура скрытый дисплей от аппаратного обеспечения управления была важной особенностью обслуживания: неисправный дисплей или клавиатура не требовали замены всего блока CNC,и наоборот.

На практике наиболее подверженный отказу компонент в машинах длительного действия является источником питания в управляющем агрегате,Затем повреждение данных оперативной памяти с поддержкой аккумулятора (вызывает потерю параметров и части программы при истечении резервного аккумулятора), и в конечном итоге деградация ЖК-дисплея.

Устройство управления B502 в целом надежно в чистых помещениях шкафов.

RS-232C и I/O программы Machine Communication (Связь с машиной)

Серийная связь RS-232C была стандартным интерфейсом для передачи программных частей на машинах, использующих A02B-0280-B502. Программы загружаются с ПК, контроллера DNC или устройства хранения через RS-232C,отредактировано на MDI, и выполняется из внутренней памяти управления.

Интерфейс RS-232C также поддерживает параметры резервного копирования данных, смещения инструментов, а программы частей могут быть выгружены на внешнее устройство для хранения.

Для машин в средах, где для работы производственного DNC необходима связь RS-232C.Конфигурация интерфейса A02B-0280-B502 должна соответствовать параметрам связи системы DNC..

Частые вопросы

Вопрос 1: В чем разница между A02B-0280-B502 и другими вариантами B502 в семействе A02B-0280?

В рамках серии продуктов A02B-0280 различные номера суффиксов B5xx идентифицируют различные комбинации количества осей, конфигурации шпинделя и вариантов оборудования.

B502 является специфической заводской конфигурацией точная способность оси, размер памяти и набор опций для этой конфигурации определяются спецификацией сборки Fanuc для кода B502.При замене неисправного блока, замена должна соответствовать полному номеру детали (B502) вместо аналогичного суффикса,поскольку различные конфигурации B5xx имеют различное оборудование, которое может быть несовместимо, несмотря на один и тот же префикс серии A02B-0280..

Вопрос 2: Что происходит с программами и параметрами деталей, когда отказывается резервная батарея?

A02B-0280-B502 использует литийную батарею для поддержания памяти SRAM, которая хранит программы деталей, параметры, смещения инструментов и данные PMC при отключении управления.Когда напряжение батареи опускается ниже минимального порога, на панели CNC появляется сигнализация (обычно сигнализация НДС или предупреждение о низком уровне аккумулятора).

Если аккумулятор полностью разряжается до замены, все данные, поддерживаемые аккумулятором, теряются. Параметры должны быть перезагружены из резервного копирования, а программы частей должны быть повторно введены или переданы.Ежегодная замена батареи является стандартной практикой технического обслуживания для элементов управления серии 0i в непрерывном производстве..

Вопрос 3: Совместим ли A02B-0280-B502 с сервоприводами альфа-серии?

Серия 0i Model A была разработана в период перехода от сервоприводов серии S к сервоприводам серии alpha.

Платформа A02B-0280 поддерживает как приводы серии S (используемые в более ранних установках), так и ранние сервоусилители серии альфа, в зависимости от конфигурации производителя машины.

Специфический тип сервоинтерфейса, установленный в блоке B502, определяет, какую генерацию привода он поддерживает.

При замене блока управления замена должна соответствовать типу сервоинтерфейса, используемого в существующей системе привода машины.Подтвердить это из документации производителя машины или внутренней конфигурации существующего блока управления.

Q4: Могут ли программы серии 0 и серии 15 работать на 0i-MA без модификаций?

В подавляющем большинстве случаев, да. чтобы поддерживать совместимость с предыдущими программами серии 0 и серии 15.который был основным требованием к проектированию, учитывая большую установленную базу машин с существующими библиотеками программных частей.

Стандартные программы G-кода, использующие команды линейного, кругового и консервированного цикла, работают без модификаций.Некоторые расширенные функции, специфические для серии 15, которые не доступны в 0i, могут потребовать незначительных адаптаций., но рутинные программы обработки передаются непосредственно.

Эта совместимость была ключевым фактором для модернизации машин в период внедрения 0i.

Вопрос 5: Что включается в замену блока управления A02B-0280-B502 в машине?

Замена включает:

(1) резервные копии всех данных параметров, лестницы PMC, программ деталей и смещений инструментов с существующего управления на внешнее устройство до отключения;

2) снятие существующего блока с задней панели, отсоединение кабелей сервоинтерфейса, кабелей модулей В/В, кабелей панели оператора и питания;

3) установка заменного блока и подключение всех кабелей;

4) восстановление всех сохраненных данных на заменяющем устройстве;

(5) проверка ориентировочных положений оси, параметров серво и работы В/В ПМК перед возвращением машины в производство.Процесс требует знакомства с структурой параметров Fanuc 0i-A. Неправильное восстановление параметров может помешать машине правильно работать..
