A06B-6200-H008 Модуль сервоусилителя Fanuc

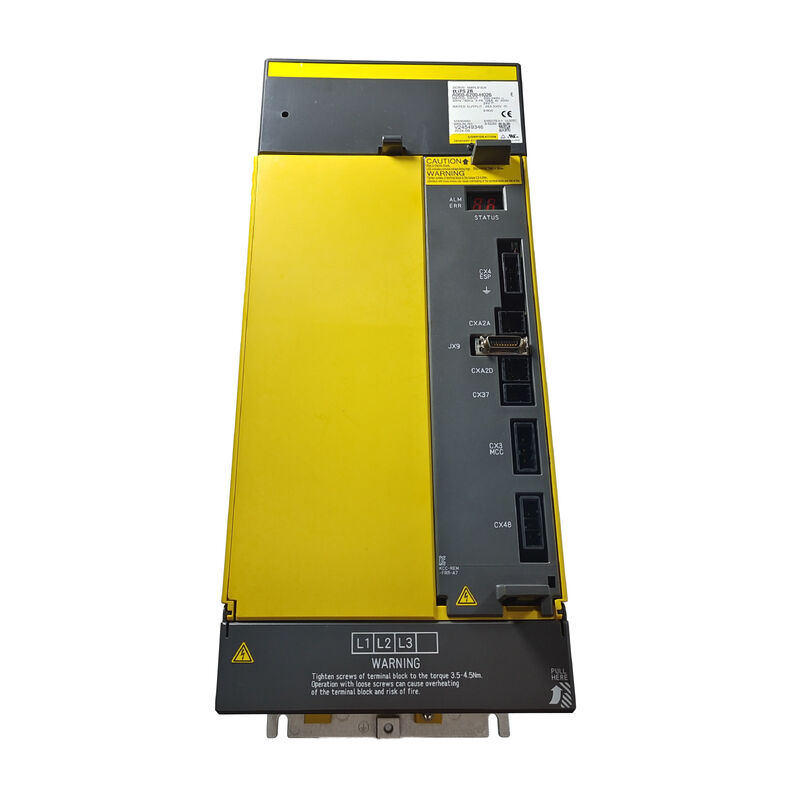

Fanuc A06B-6200-H008 | αiPS-7.5 Модуль питания — Вход 200–240 В перем. тока / 33 А, выход 283–339 В пост. тока / 9,4 кВт, рекуперация энергии, серия αi-B

Обзор

Fanuc A06B-6200-H008 представляет собой αiPS-7.5, компактный модуль питания серии αiPS-B, преобразующий трехфазное напряжение 200–240 В переменного тока при 33 А в шину 283–339 В постоянного тока с номинальной выходной мощностью 9,4 кВт и активной рекуперацией энергии.

Являясь начальным и средним решением в линейке A06B-6200 αiPS-B, αiPS-7.5 предназначен для небольших и средних конфигураций станков с ЧПУ — нескольких сервоосей αiSV-B с током от легкого до умеренного плюс меньший шпиндельный модуль αiSP-B, где суммарное пиковое одновременное потребление не превышает емкость шины 9,4 кВт.

Существуют две производственные версии H008: оригинальный αiPS-7.5 и доработанный αiPS-7.5-B (поколение "-B" соответствует усилителям αiSV-B и αiSP-B).

Эти две версии имеют одинаковый номер детали (A06B-6200-H008), но различаются внутренними аппаратными ревизиями.

При заказе замены указание установленного поколения — подтвержденное по этикетке модуля или документации производителя станка — гарантирует поставку правильной ревизии и позволяет избежать потенциальных проблем совместимости с подключенными усилителями αi-B.

При выходной мощности шины 9,4 кВт от входа 33 А αiPS-7.5 является самым компактным PSM в линейке αiPS-B, который по-прежнему поддерживает значительную комбинацию многоосевых и шпиндельных модулей.

Он подходит для небольших вертикальных обрабатывающих центров (VMC), компактных токарных станков с ЧПУ с умеренной мощностью шпинделя и сверлильно-нарезных центров, где мощность шпинделя находится в классе 5,5–7,5 кВт, а два-три легких сервопривода завершают конфигурацию привода.

Ключевые характеристики

αiPS-7.5 против αiPS-7.5-B — Два поколения, один номер детали

A06B-6200-H008 охватывает как оригинальный αiPS-7.5, так и более позднюю ревизию αiPS-7.5-B. Оба обеспечивают одинаковую выходную мощность шины 9,4 кВт / 283–339 В постоянного тока при тех же параметрах входного переменного тока и имеют одинаковый номер детали.

Ревизия "-B" соответствует PSM усилителям серии B αiSV-B и αiSP-B, включая аппаратные ревизии, соответствующие протоколам соединения и связи этих усилителей.

Когда станок оснащен усилителями αiSV-B или αiSP-B (система αi-B текущего поколения), правильным PSM является вариант αiPS-7.5-B модели H008.

Установка оригинального αiPS-7.5 в систему -B — или наоборот — может вызвать ошибки связи или некорректную сигнализацию PSM-усилителя.

Специалисты по обслуживанию систем Fanuc αi-B могут определить, какое поколение физически установлено в станке, либо по маркировке внутренней аппаратной ревизии, либо по документации конфигурации станка, и поставить соответствующее поколение H008 в качестве замены.

Емкость шины 9,4 кВт — Практическая конфигурация станка

Выход шины постоянного тока 9,4 кВт может поддерживать такие комбинации, как: шпиндельный модуль αiSP-5.5 (номинальная мощность шпинделя 5,5 кВт) плюс два-три сервомодуля αiSV с легким или умеренным током (например, по 1,25 кВт для осей среднего диапазона), или шпиндель большей мощности (αiSP-7.5, класс 7,5 кВт) с одним-двумя легкими сервоприводами. Конфигурации, превышающие суммарное пиковое потребление 9,4 кВт, требуют αiPS-11 (A06B-6200-H011) следующего уровня мощности.

Предел 9,4 кВт относится к одновременному пиковому потреблению — станок, у которого шпиндель и все оси никогда одновременно не достигают максимальной нагрузки, будет работать с более высоким эффективным запасом, чем предполагает расчет.

Консервативное определение размера PSM для полной одновременной пиковой нагрузки защищает от сигналов AL-04 (пониженное напряжение шины постоянного тока) во время наиболее требовательных производственных циклов.

Двойное охлаждение вентиляторами — Детали теплового управления

Двойная система вентиляторов αiPS-7.5 разделяет задачи внутреннего и внешнего охлаждения. Внутренний вентилятор (A90L-0001-0580#B) циркулирует воздух по печатной плате управления и выпрямительным компонентам внутри корпуса модуля.

Внешний вентилятор (A90L-0001-0576) нагнетает воздух на внешние ребра радиатора, где основные силовые транзисторы рассеивают тепловую нагрузку. Оба вентилятора контролируются в реальном времени: модуль выдает сигнал AL-02 при остановке внутреннего вентилятора и AL-10 при остановке внешнего вентилятора, независимо от того, произошло ли уже тепловое перегрузка.

Мониторинг состояния вентиляторов обеспечивает заблаговременное предупреждение до возникновения теплового повреждения — критически важная функция при 9,4 кВт, где постоянный поток мощности через основные транзисторы генерирует значительное непрерывное тепло.

Замена вентиляторов по графику планового технического обслуживания (в соответствии со сроком службы подшипников вентилятора) предотвращает аварийные остановки, вызванные сигналами тревоги, во время производства.

Часто задаваемые вопросы

В1: В чем разница между A06B-6200-H008 (αiPS-7.5) и A06B-6115-H006 (PSMR-5.5i)?

A06B-6115-H006 относится к более ранней серии αi PSR (резистивная рекуперация), обеспечивая 9,4 кВт от своей шины постоянного тока, но направляя энергию торможения рекуперации на внешний разрядный резистор.

A06B-6200-H008 относится к серии αiPS-B (активная рекуперация энергии), обеспечивая ту же выходную мощность шины 9,4 кВт, но активно возвращая энергию торможения в сеть переменного тока. αiPS-B является продуктом более позднего поколения с более высокой эффективностью и без необходимости использования внешнего блока разрядного резистора.

Эти два модуля не взаимозаменяемы — они используют разные системы разъемов шины и схемы распределения 24 В, соответствующие их соответствующим поколениям усилителей.

В2: αiPS-7.5 и αiPS-7.5-B имеют одинаковый номер детали — как узнать, какая версия установлена в моем станке?

На передней этикетке модуля или на маркировке внутренней печатной платы обычно указана аппаратная ревизия.

Электрическая документация производителя станка или спецификация (BOM) укажут, была ли первоначальная установка αiPS-7.5 или αiPS-7.5-B. Если такая документация отсутствует, обученный специалист Fanuc сможет определить установленную версию путем физического осмотра модуля.

При поиске замены всегда сообщайте, какое поколение вам требуется — компетентный поставщик подтвердит ревизию перед отправкой.

В3: Какой номинал входного автоматического выключателя требуется для A06B-6200-H008?

При номинальном входном токе 33 А при 200 В по трехфазной сети автоматический выключатель ответвления переменного тока должен быть рассчитан на ток более 33 А, чтобы избежать ложных срабатываний во время пусковых токов PSM и нормальной работы. Руководства по установке Fanuc обычно рекомендуют минимальный номинал выключателя в 1,25-1,5 раза больше номинального входного тока, что дает минимум 41-50 А для αiPS-7.5.

Точный тип выключателя, его отключающая способность и характеристика теплового или электронного расцепителя должны соответствовать местным электротехническим нормам установки. Согласуйте выбор исходного выключателя с документом электрических спецификаций производителя станка.

В4: Может ли A06B-6200-H008 питать конфигурацию станка, которая ранее использовала A06B-6110-H008 (αi PS-7.5)?

A06B-6110-H008 и A06B-6200-H008 оба обеспечивают 9,4 кВт от шины 283–339 В постоянного тока. Однако они обслуживают разные поколения усилителей: серия A06B-6110 предназначена для сервоусилителей αi первого поколения (серия A06B-6114 SVM), в то время как серия A06B-6200 предназначена для поколения αi-B (серия A06B-6220/6221 SVM-B).

Аппаратное обеспечение разъема шины и распределение 24 В различаются между поколениями. Замена PSM поколения -B в станке с сервоусилителями αi первого поколения не является поддерживаемой конфигурацией — сопоставляйте поколение PSM с поколением установленного усилителя.

В5: Какова правильная последовательность диагностики при появлении на A06B-6200-H008 сигнала AL-04 (пониженное напряжение шины постоянного тока)?

AL-04 указывает на то, что напряжение на шине постоянного тока упало ниже минимального порога.

Начните с проверки трехфазного входного напряжения переменного тока: измерьте напряжение каждой фазы, чтобы убедиться, что все три фазы присутствуют и сбалансированы. Проверьте, не сработал ли автоматический выключатель. Убедитесь, что реактор переменного тока (если установлен) исправен и его соединения надежны.

Если источник питания переменного тока выглядит исправным, проверьте заряд конденсатора шины постоянного тока, наблюдая за светодиодным индикатором модуля — модуль обычно указывает "заряд завершен" перед включением. Если последовательность предварительной зарядки (AL-05) ранее регистрировалась как аварийная, возможно, цепь предварительной зарядки или конденсаторы шины постоянного тока деградировали и требуют специального исследования.

Не включайте и выключайте питание неоднократно для сброса AL-04, не проверив предварительно состояние источника питания переменного тока.
