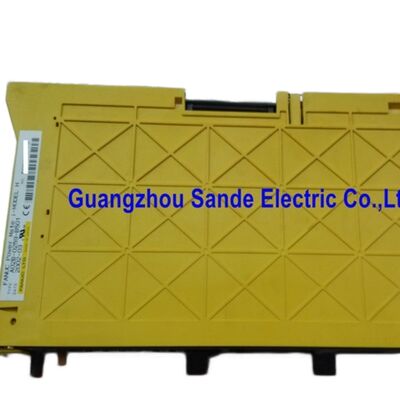

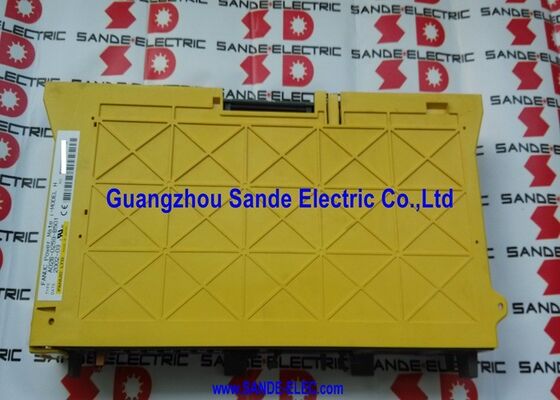

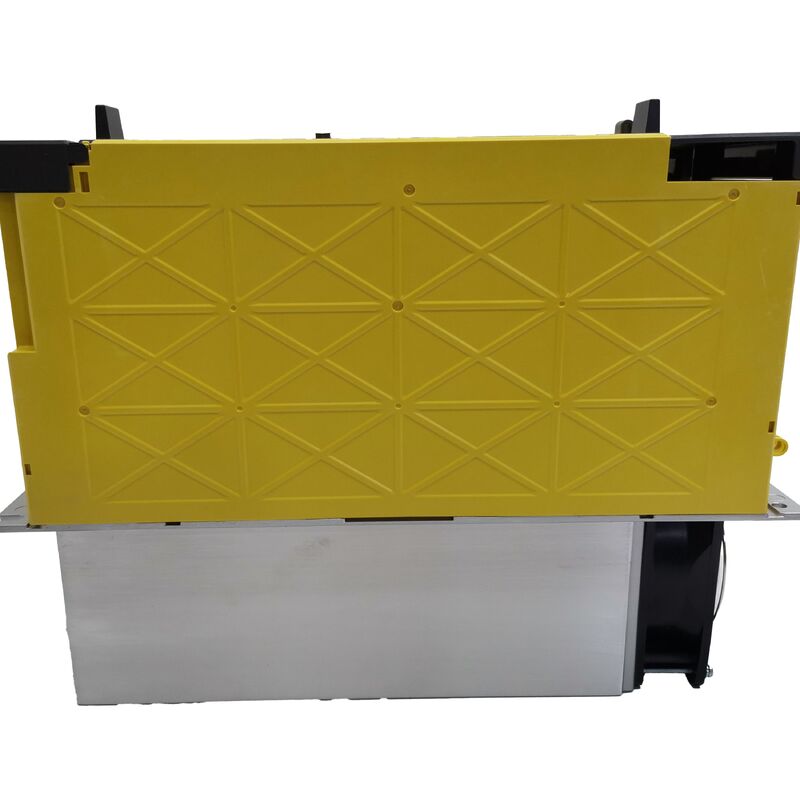

Модуль сервоусилителя Fanuc A06B-6140-H030 A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 | Модуль питания Alpha i aiPS-30 — 35 кВт / 44 кВА / Рекуперативный / 200–240 В

Основа питания шкафа — Что делает aiPS-30

A06B-6140-H030 — это aiPS-30 — модуль питания Alpha i мощностью 35 кВт из семейства FANUC A06B-6140. В архитектуре привода Alpha i модуль PSM является основой питания для всего шкафа привода: он преобразует входящее трехфазное переменное напряжение в регулируемое напряжение шины постоянного тока, которое потребляют все подключенные модули сервоусилителя Alpha i (αiSVM) и модули шпиндельного усилителя Alpha i (αiSPM). PSM не является приводом для одной оси; это общий источник питания, который делает возможной работу всех осей.

При номинальной выходной мощности 35 кВт, мощности оборудования 44 кВА и поддержке суммарной выходной мощности двигателей до 64 кВт, aiPS-30 относится к более мощным моделям в линейке блоков питания Alpha i. Потолок выходной мощности двигателей 64 кВт — значительно выше номинальной непрерывной мощности 35 кВт — отражает суммарный кратковременный пиковый спрос во время многоосевого ускорения, который одновременно задействует все подключенные модули.

Рекуперативное управление отличает Alpha i PSM от пассивного выпрямителя. Во время замедления двигателя кинетическая энергия возвращается от двигателей через модули привода к шине постоянного тока. Пассивная система должна рассеивать эту энергию в тормозных резисторах. Активная рекуперативная ступень aiPS-30 возвращает эту энергию в сеть переменного тока — снижая энергопотребление и устраняя проблемы с тепловым управлением, связанные с работой тормозных резисторов.

Ключевые характеристики

aiPS-30 по сравнению с более мощными моделями Alpha i PSM

Семейство A06B-6140 охватывает ряд модулей aiPS с различными номинальными выходными мощностями. Модель -H030 (aiPS-30 мощностью 35 кВт / 44 кВА) предназначена для средне- и крупномасштабных многоосевых конфигураций. Выбор правильного номинала PSM для конкретной конфигурации привода требует расчета суммарного непрерывного потребления подключенных модулей привода, а не только их пиковых номиналов. Недоразмеренный PSM срабатывает при постоянных производственных нагрузках; переразмеренный PSM представляет собой ненужные расходы без функциональной выгоды.

FAQ

В1: Что означает обозначение aiPS-30?

aiPS идентифицирует это как модуль питания Alpha i — источник питания шины постоянного тока на уровне шкафа для систем привода Alpha i, а не как сервопривод или шпиндельный усилитель. Цифра "30" обозначает класс мощности в семействе aiPS. При номинальной выходной мощности 35 кВт и мощности основной цепи 44 кВА, aiPS-30 используется в средне- и крупномасштабных многоосевых шкафах привода.

В2: Почему рекуперативное управление важно для PSM?

Рекуперативное управление позволяет замедляющимся двигателям возвращать энергию торможения в сеть переменного тока вместо ее рассеивания в виде тепла в тормозных резисторах. Это снижает требования к охлаждению шкафа и энергопотребление. Это также упрощает конструкцию шкафа привода — нет тормозного резистора, нет термозащиты, нет расчета мощности резистора. Для станков с частыми циклами замедления с высокой инерцией экономия энергии измерима.

В3: В чем разница между номинальной выходной мощностью 35 кВт и выходной мощностью двигателя 64 кВт?

35 кВт — это непрерывная устойчивая выходная мощность PSM. Максимальная мощность двигателя 64 кВт отражает суммарный кратковременный пиковый спрос, поддерживаемый во время одновременного многоосевого ускорения. Система привода спроектирована так, чтобы выдерживать кратковременный пиковый спрос выше номинального непрерывного — за счет энергии, накопленной в конденсаторах шины постоянного тока, и кратковременной перегрузки сети — до срабатывания тепловой защиты.

В4: Как выбрать правильный номинал aiPS для конкретного станка?

Суммируйте непрерывное потребление тока всех подключенных модулей αiSVM и αiSPM при типичном производственном цикле станка. Эта сумма должна находиться в пределах номинальной выходной мощности PSM 35 кВт. Потолок выходной мощности двигателя 64 кВт обеспечивает запас для пиковых ускорений, но не является показателем непрерывного размера. Недоразмеренный aiPS будет срабатывать при постоянных производственных нагрузках.

В5: Требует ли замена aiPS-30 каких-либо изменений параметров ЧПУ?

Нет. PSM не хранит параметры ЧПУ или конфигурацию осей. После физической замены восстановите питание и проверьте правильное напряжение на шине постоянного тока на подключенных модулях привода перед включением осей. Проверьте целостность канала связи FSSB от ЧПУ к цепочке привода — замена aiPS, нарушающая прокладку кабелей, может привести к ошибкам связи, которые кажутся не связанными с заменой PSM.
