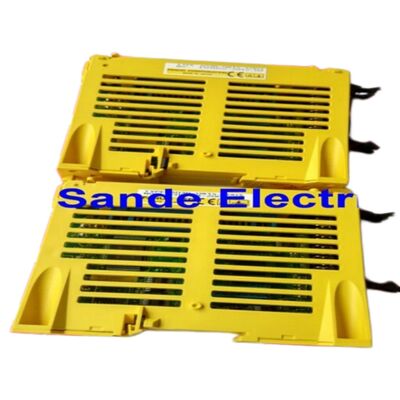

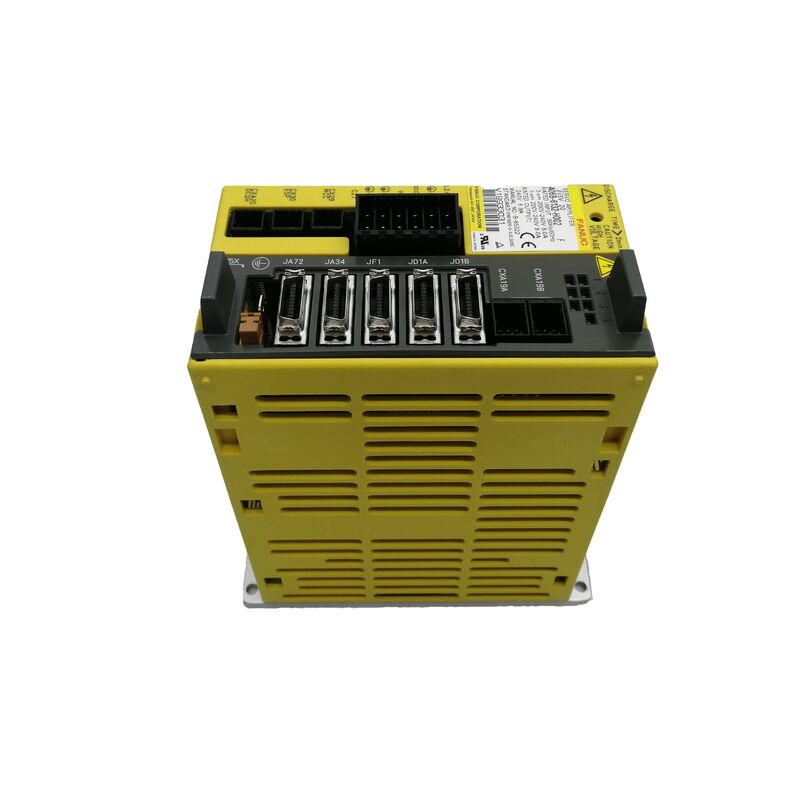

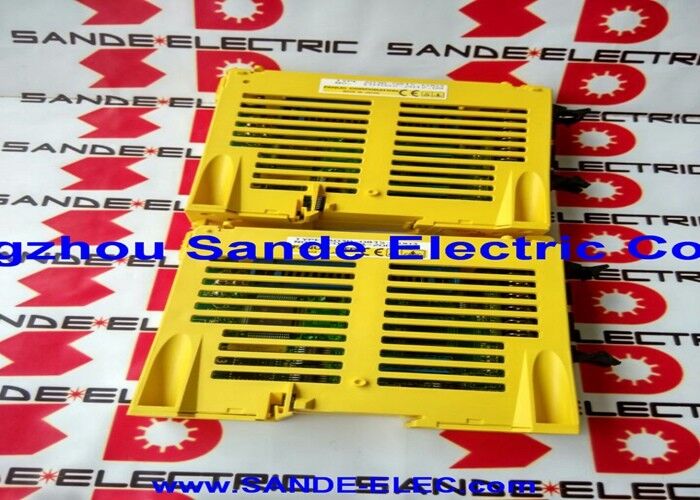

Модуль сервоусилителя Fanuc A06B-6132-H002 A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 | I/O Link Beta i Servo Module — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, βiSV20 Series, CNC

Обзор

Fanuc A06B-6132-H002 представляет собой сервоусилитель серии Beta i, настроенный для интерфейса связи I/O Link компании Fanuc, с номинальным напряжением 200–240 В переменного тока, входным током 8 А и выходным током 6,8 А.

Это конфигурация BSVM1-20i, где "20i" обозначает класс выходной мощности в серии Beta i, предназначенный для управления серводвигателями Fanuc серии βi, используемыми в вспомогательных осях, поворотных осях и периферийных устройствах на станках с ЧПУ.

Сервоусилители Beta i с I/O Link занимают особую нишу в архитектуре приводов Fanuc.

В то время как основные оси станка обычно управляются усилителями серии Alpha, взаимодействующими с ЧПУ через FSSB (Fanuc Serial Servo Bus), вспомогательные оси, сменщики инструмента, паллетные системы и поворотные столы четвертой оси часто используют приводы серии Beta, которые подключаются через протокол I/O Link.

Это отделяет управление вспомогательными движениями от основной шины сервопривода, позволяя производителю станка размещать вспомогательный привод независимо и подключать его через PMM (Power Mate Manager) или напрямую через I/O Link к совместимым ЧПУ Fanuc, включая модели серий 15, 16, 18, 20, 21 и 0i.

Ключевым практическим аспектом A06B-6132-H002 является требование загрузки параметров. В отличие от приводов, которые поставляются предварительно настроенными и работают сразу после подключения, BSVM1-20i требует загрузки специфичных для двигателя параметров сервопривода в блок перед началом работы.

Это не неисправность, а особенность конструкции, позволяющая использовать один и тот же физический модуль для настройки различных моделей двигателей Beta i путем загрузки соответствующего набора параметров через ЧПУ или специализированное программное обеспечение для загрузки параметров. Запасной блок, поставляемый без предварительно загруженных параметров, будет отображать аварийные сигналы и отказываться работать до тех пор, пока не будут переданы правильные данные параметров.

Основные характеристики

Интерфейс I/O Link — Архитектура оси Beta в системах ЧПУ Fanuc

I/O Link компании Fanuc — это выделенный протокол последовательной связи, который подключает периферийные устройства, модули ввода-вывода и сервоусилители серии Beta к системам управления ЧПУ Fanuc, не занимая места на основной шине сервопривода FSSB.

Для A06B-6132-H002 это означает, что усилитель подключается через цепочку I/O Link — ЧПУ передает команды двигателю и получает обратную связь через этот интерфейс, а не через оптоволоконный FSSB, используемый усилителями серии Alpha на основных осях.

В практическом проектировании станков конфигурация сервопривода Beta с I/O Link является стандартным решением для четвертых осей, двигателей индексации револьверной головки, приводов зажима паллет и других вспомогательных осей, где требования к качеству управления положением соответствуют возможностям двигателей Beta, а полнополосная связь FSSB не требуется.

ЧПУ управляет этими осями через функцию PMM (Power Mate Manager), рассматривая их как дополнительные управляемые позиции в общей последовательности движений станка.

Соединение I/O Link также обеспечивает связь с другими устройствами ввода-вывода в той же цепочке — станциями кнопок, релейными модулями ввода-вывода, дополнительными блоками привода Beta — все они используют одну и ту же последовательную цепочку, сокращая общее количество кабелей в шкафу управления по сравнению с индивидуальными проводными соединениями.

Загрузка параметров — Обязательно перед вводом в эксплуатацию

Зависимость модуля BSVM1-20i от параметров является единственным эксплуатационным требованием, отличающим его от замены привода по принципу "подключи и работай".

Параметры определяют характеристики, специфичные для двигателя, которые необходимы приводу для правильного управления двигателем: количество пар полюсов, разрешение энкодера, номинальный ток, максимальный ток, коэффициент усиления контура скорости, коэффициент усиления контура положения и ряд других значений, специфичных для модели двигателя.

При первоначальном вводе в эксплуатацию или после замены вышедшего из строя блока параметры загружаются из памяти параметров ЧПУ во внутреннюю оперативную память BSVM1-20i через канал связи I/O Link.

Процедура включает вход в режим записи параметров в ЧПУ, выбор оси привода Beta и выполнение последовательности инициализации параметров.

После загрузки параметры сохраняются при нормальных циклах включения питания — они теряются только в случае полного разряда резервной батареи в модуле или выполнения полной инициализации параметров.

Часто задаваемые вопросы

В1: Что произойдет, если A06B-6132-H002 будет заменен без предварительной загрузки параметров?

Привод отобразит аварийные сигналы сервопривода на панели ЧПУ и откажется работать. Распространенные аварийные сигналы включают SV-401 (аварийный сигнал перегрузки по току) и SV-9001 или аналогичные ошибки инициализации, в зависимости от версии программного обеспечения управления. Привод не неисправен — у него просто нет данных конфигурации двигателя.

Параметры должны быть загружены из контроллера ЧПУ перед началом работы оси. Перед установкой имейте резервную копию параметров от исходного привода или получите правильный набор параметров для конкретного типа двигателя Beta из документации по параметрам станка.

В2: Какие системы ЧПУ совместимы с интерфейсом I/O Link A06B-6132-H002?

A06B-6132-H002 совместим с системами ЧПУ Fanuc, поддерживающими связь сервопривода I/O Link, включая серии 15 (более поздние версии), 16, 18, 20, 21 и 0i.

Конкретная функция управления осью PMM (Power Mate Manager) или I/O Link должна быть включена в программных опциях ЧПУ, а ось должна быть сконфигурирована в параметрах управления. Совместимость с конкретным станком следует проверять по документации производителя станка или по матрице совместимости приводов Fanuc.

В3: Какие модели двигателей Beta i рассчитаны на привод BSVM1-20i?

BSVM1-20i рассчитан на диапазон двигателей βiS 4 и βiS 8 из семейства серводвигателей Beta i, которые охватывают низкую и среднюю выходную мощность серии Beta.

Фактическая совместимость с моделью двигателя зависит от конфигурации параметров, загруженных в привод — модуль может быть настроен для управления различными вариантами двигателей Beta i в пределах его токового диапазона путем загрузки соответствующего набора параметров. Проверьте целевую модель двигателя по таблице выбора сервоусилителей серии Beta компании Fanuc.

В4: Входной ток составляет 8 А, а выходной — 6,8 А — почему входной ток выше выходного?

Входной ток потребляется от сети переменного тока, который включает потери преобразования в выпрямителе и конденсаторе шины постоянного тока, собственный блок питания логики привода и возможность регенеративного разряда.

Выходной ток 6,8 А — это постоянный переменный ток, подаваемый на обмотки двигателя.

Разница обусловлена потерями в силовой электронике (рассеивание тепла в коммутационных транзисторах) и накладными расходами внутренней схемы привода. Пиковый ток во время переходных процессов ускорения превышает номинальный непрерывный выходной ток.

В5: Можно ли отремонтировать A06B-6132-H002 в случае отказа модуля?

Да. BSVM1-20i имеет хорошо документированную архитектуру схемы и регулярно ремонтируется сервисными центрами, обученными Fanuc. Распространенные причины отказа включают деградацию конденсаторов на шине постоянного тока, отказ выходных транзисторов (обычно из-за отказа изоляции кабеля двигателя, вызывающего сквозной ток) и отказы схемы интерфейса I/O Link из-за электрических переходных процессов.

Отремонтированный и протестированный модуль с правильно загруженными параметрами функционально эквивалентен новому модулю.

Программы обмена, при которых неисправный блок клиента восстанавливается и возвращается, или поставляется предварительно протестированный блок, являются стандартной коммерческой моделью для приобретения замен A06B-6132-H002.
