A06B-6115-H003 Модуль питания Fanuc A06B6115H003 AO6B-6II5-HOO3

FANUC A06B-6115-H003 ∙ Альфа и PSMR-3i Регенеративный модуль питания ∙ 200 ∙ 240 В / 3,8 кВт постоянного тока / 3-фаз

PSMR

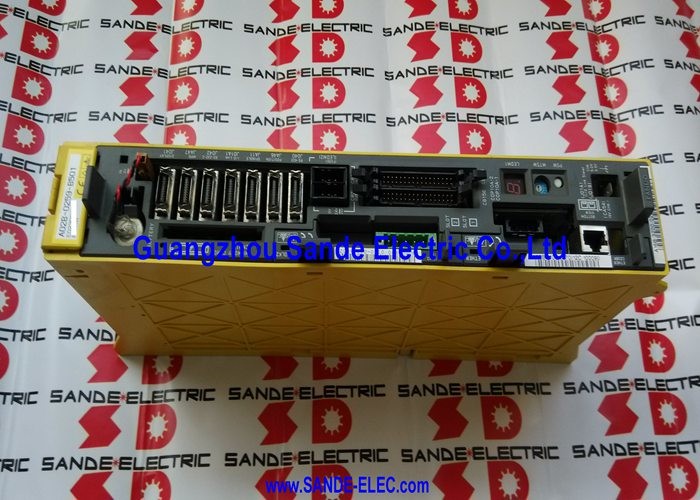

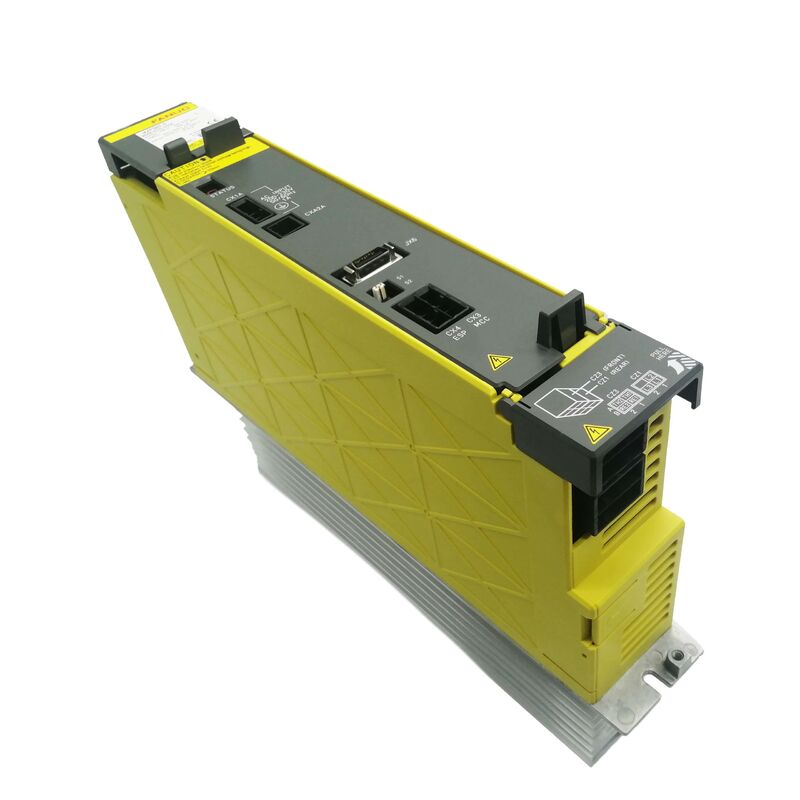

A06B-6115-H003 - это PSMR-3i (модуль питания, регенеративный, класса 3 кВт) в серии приводов Alpha i FANUC. It is the AC-to-DC conversion stage for the entire drive system — taking three-phase 200–240V AC mains and converting it to a 283–339V DC bus that the servo amplifier (SVM) and spindle amplifier (SPM) modules connected to the same DC bus draw from.

Во время замедления двигателя серво- и шпиндельные усилители возвращают тормозную энергию вдоль магистрали постоянного тока в модуль PSMR,который преобразует его в переменный ток и подает его обратно в электросеть.Эта регенеративная операция уменьшает рассеивание тепла в системе привода по сравнению с нерегенеративными источниками питания, которые рассеивают тормозную энергию в виде тепла через резисторы.Это также снижает потребление энергии на машинах с частыми циклами замедления.

При номинальной мощности 3,8 кВт,A06B-6115-H003 / PSMR-3i предназначен для небольших конфигураций приводов одноосевые или двухосевые машины, где общая непрерывная потребность в электроэнергии подключенных модулей SVM и SPM находится в пределах данного разрешенияБольшие системы привода с более высоким спросом на общую мощность требуют модулей PSMR из более высококлассных вариантов семейств A06B-6115 или A06B-6121.

Основные характеристики

Коды сигнализации ∙ Что означает каждый сигнал

Передний светодиодный дисплей PSMR-3i показывает коды тревоги:

Читание кода тревоги в момент сбоя является важным первым диагностическим шагом ∙ каждый код определяет конкретную схему сбоя и направляет ремонт.

Частые вопросы

Вопрос 1: В чем разница между PSM и PSMR модулями?

PSM (Power Supply Module) обеспечивает преобразование переменного тока в постоянный ток без регенерации PSMR (регенеративный) возвращает энергию торможения в сеть переменного токаМодули PSMR уменьшают рассеивание тепла и потребление энергии на машинах с частыми тормозными циклами.Модули PSM и PSMR не являются взаимозаменяемыми. Конфигурация системы должна указывать, какой тип используется..

Вопрос 2: AL-2 появляется на PSMR-3i.

AL-2 указывает на то, что внутренний вентилятор охлаждения (A90L-0001-0441) остановился. Немедленное отключение системы.Заменить вентилятор (A90L-0001-0441) и подтвердить работу вентилятора при следующем включении. Проверьте подключение вентилятора и проводку перед заменой вентилятора, так как развязанный подключатель является распространенной причиной.

Вопрос 3: PSMR-3i показывает AL-5 (конденсатор не перезаряжен).

AL-5 возникает, когда конденсаторы постоянного тока не заряжаются до ожидаемого напряжения в течение указанного времени после включения.Неисправность внутренней цепи предварительного зарядки; деградация конденсатора (очень старые устройства). Проверьте все три фазы поступающего питания переменным током сначала. Если подтверждено, что трехфазное питание хорошее, требуется внутреннее обслуживание.

Вопрос 4: Можно ли отремонтировать A06B-6115-H003 или его необходимо заменить?

Ремонт доступен и экономически эффективен для модулей PSMR. Общие точки отказа включают диоды выпрямителя, транзисторы IGBT в секции регенеративного инвертора, схемы управления воротами,деградация конденсаторного банка, и охлаждающий вентилятор.Специализированные центры по ремонту приводов FANUC с испытательным оборудованием Alpha i PSMR могут диагностировать и ремонтировать модуль в условиях нагрузки, чтобы подтвердить полную регенеративную функцию до возвращения.

Вопрос 5: Каково правило номинальной мощности для подключения PSMR-3i к серво- и шпиндельным модулям?

Общая номинальная непрерывная мощность всех модулей SVM и SPM, подключенных к магистрали постоянного тока, не должна превышать номинальную мощность PSMR (3,8 кВт для PSMR-3i).В руководствах FANUC по проектированию системы привода указан девальвационный факторЕсли совокупное потребление мощности подключенных усилителей превышает номинальное значение PSMR, модуль работает на AL-1 (перенапряжение) или AL-7 (высокое напряжение постоянного тока) при нагрузке.Улучшение до более высокого рейтинга PSMR решает проблему нехватки.
