Модуль сервоусилителя FANUC A06B-6096-H105 Alpha

Обзор продукта

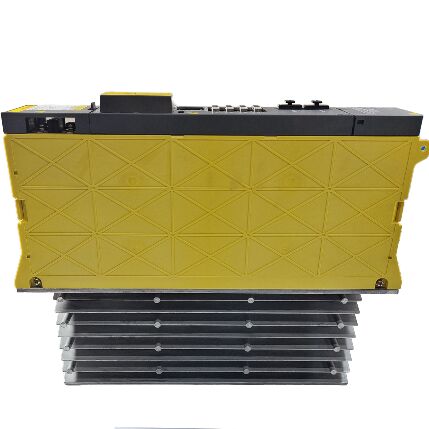

Модуль A06B-6096-H105 представляет собой сервоусилитель FANUC Alpha класса SVM1-80. В документации FANUC эта модель относится к диапазону усилителей FSSB и идентифицируется как стандартный одноосевой SVM1-80.

Те же спецификации показывают номинальным выходным током 18,7 А с номинальным пределом тока 80 А, а таблица размеров относит его к группе корпусов 380 × 60 × 307 мм.

Такое сочетание определяет роль H105 в реальных системах станков.

Это не просто сервоусилитель в привычном корпусе. Это специализированный одноосевой приводной модуль Alpha, предназначенный для установок, где одному сервоканалу требуется более высокий класс тока, чем у меньших моделей 20 или 40, при этом оставаясь в компактном семействе усилителей Alpha.

На практике это обычно означает, что станок был спроектирован с учетом конкретного требования к мощности оси, и замена должна сохранять исходную компоновку, а не приближать ее. Это инженерный вывод из обозначения модели SVM1-80, класса тока и размера корпуса.

Технические данные

Применение

Модуль A06B-6096-H105 хорошо подходит для осей подачи станков с ЧПУ, систем позиционирования, осей станков и установленных платформ движения Alpha, где одному сервоканалу требуется диапазоне выходной мощности класса 80.

Практически это наиболее целесообразно в станках, где более мощная ось подачи изначально была назначена одному выделенному усилителю, а не меньшему модулю или многоосевой комбинации.

Это делает его полезным при обслуживании, ремонте и замене, ориентированной на обмен, когда точное соответствие важнее широкой эквивалентности между моделями. Этот взгляд на применение является инженерным выводом, основанным на опубликованном классе тока и группировке корпусов модели SVM1-80.

Его физическая форма также имеет значение.

Таблица в руководстве показывает H105 в семействе усилителей шириной 60 мм, что объясняет, почему он привлекателен в шкафах, спроектированных с учетом этого компактного формата Alpha.

В реальных панелях станков соответствие исходному размеру корпуса может упростить замену, сохраняя пути воздушного потока, монтаж и зазор для обслуживания. Это инженерный вывод, основанный на опубликованных размерах корпуса SVM1-80.

Перспектива замены и выбора

Модуль A06B-6096-H105 лучше всего рассматривать как сервоусилитель, соответствующий системе, а не как универсальный привод, выбранный только по току или напряжению. На практике покупатели должны проверить установленный номер детали, класс оси, пространство в шкафу и окружающую архитектуру Alpha/FSSB перед заказом.

Это особенно важно, поскольку семейство Alpha включает множество похожих модулей с различными классами выходной мощности.

Соответствие правильному классу SVM1-80 помогает сохранить поведение станка и обычно снижает риск запуска после установки.

Это инженерный вывод, основанный на таблицах моделей FANUC и структуре классов тока для семейства Alpha SVM.

Часто задаваемые вопросы

В1: Какой это тип усилителя A06B-6096-H105?
Это одноосевой сервоусилитель FANUC Alpha класса SVM1-80.

В2: Чем эта модель отличается от меньших усилителей Alpha?
Основное отличие заключается в диапазоне выходной мощности класса 80, с номинальным выходным током 18,7 А и номинальным пределом тока 80 А, что ставит его выше меньших моделей классов 20 и 40.

В3: Какие приложения он лучше всего подходит?
Он подходит для одноосных приложений ЧПУ и перемещения станков, где требуется более мощный сервоканал в рамках семейства усилителей Alpha. Это инженерный вывод, основанный на классе тока модели и одноосном формате.

В4: Почему размер корпуса важен для этого усилителя?
Поскольку сервоусилители устанавливаются как часть системы шкафа, соответствие исходному корпусу помогает сохранить воздушный поток, монтаж и компоновку панели. Это инженерный вывод, основанный на опубликованных размерах 380 × 60 × 307 мм.

В5: Что следует проверить перед заказом?
Проверьте установленный номер детали, требуемый класс тока, пространство в шкафу и существующую конфигурацию привода Alpha/FSSB. Эти проверки обычно важнее, чем просто внешний вид.
