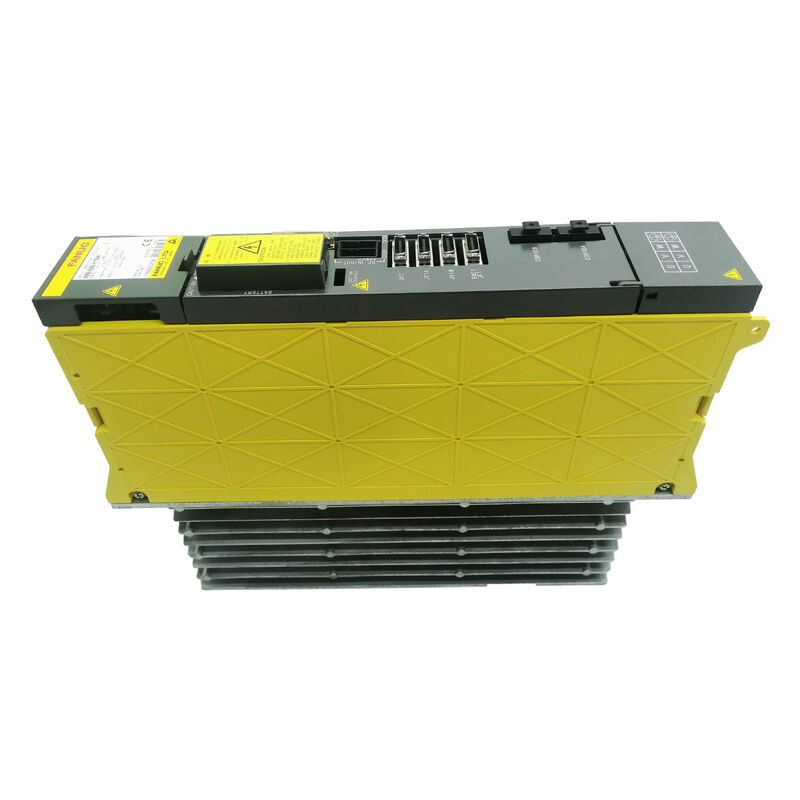

Модуль питания сервопривода FANUC A06B-6077-H002 серии Alpha — двухканальный блок питания для систем ЧПУ

Привод, обеспечивающий работу двух осей

В любой системе ЧПУ FANUC серии Alpha модуль питания является компонентом, от которого зависит все остальное. Он не перемещает станок напрямую, но без него ничего не движется. FANUC A06B-6077-H002 — это модуль питания серии Alpha — блок, который кондиционирует входящее переменное напряжение, подает питание на модули сервопривода и шпинделя по шине постоянного тока и управляет реакцией на сбой питания, чтобы станок мог безопасно отступить, а не столкнуться, когда мерцает свет.

Это модуль с возможностью работы с двумя осями, предназначенный для работы совместно с сервоприводами и приводами шпинделя FANUC серии Alpha в компактных конфигурациях станков. Он управляет двумя управляемыми осями и соответствует младшему концу диапазона двигателей Alpha — обычно используется с меньшими сервоприводами и приводами шпинделя Alpha в токарных, фрезерных станках и других станках с ЧПУ, где модули PSM-11 или более крупные были бы избыточны для данного применения.

Номинальное напряжение шины постоянного тока находится в диапазоне 283–325 В, получаемое от входного напряжения 200–230 В переменного тока, 50/60 Гц. Как и все PSM FANUC серии Alpha, A06B-6077-H002 также управляет функцией рекуперации кинетической энергии — при прерывании питания вращательная инерция двигателя шпинделя преобразуется обратно в электрическую энергию для питания системы управления ЧПУ и сервосистемы достаточно долго для контролируемой остановки или отвода инструмента. Для прерываний менее 100 мс поведение может быть настроено на уровне параметров в соответствии с требованиями безопасности станка.

Технические характеристики

Что этот модуль фактически делает в системе

A06B-6077-H002 расположен в передней части системы приводов FANUC серии Alpha — он принимает трехфазное переменное напряжение из панели, выпрямляет его до напряжения шины постоянного тока, которое питает модули сервопривода и шпинделя, и обрабатывает рекуперативную энергию от замедления двигателя. Когда сервоось резко тормозит, энергия должна куда-то деваться; PSM управляет этим потоком, защищая систему от перенапряжения на шине постоянного тока.

Функция реакции на сбой питания является одной из менее обсуждаемых, но практически важных особенностей. Когда сетевое питание отключается, системе управления ЧПУ требуется достаточно времени для выполнения упорядоченной остановки — отвода инструмента, отключения команд движения и записи состояния станка в энергонезависимую память. A06B-6077-H002 использует вращательную инерцию работающего шпинделя в качестве временного источника энергии в этот период. Это элегантное решение реальной проблемы, и именно поэтому станки FANUC, как правило, останавливаются плавно, а не оставляют инструмент, зарытый в заготовке, после сбоя питания.

Модуль предназначен для меньших конфигураций систем Alpha — в сочетании с компактными сервоприводами и приводами шпинделя Alpha для станков, где требования к пространству и мощности не требуют более крупных вариантов PSM-26, PSM-30 или PSM-37. Правильный подбор размера PSM для подключенных усилителей важен: слишком маленький, и модуль не сможет обеспечить достаточный ток шины постоянного тока при пиковой нагрузке; слишком большой, и вы платите за мощность, которую система никогда не будет использовать.

Рабочая среда и установка

Диапазон рабочих температур от 0 до 55 °C охватывает стандартные промышленные шкафы управления в большинстве климатических зон. При верхнем пределе стоит рассмотреть охлаждение шкафа — модули FANUC серии Alpha нагреваются под нагрузкой, а длительная работа вблизи теплового предела сокращает срок службы компонентов. Рейтинг влажности 20–95 % относительной влажности без конденсации является стандартным для промышленной электроники; квалификация «без конденсации» означает, что модуль не следует включать после перемещения из холодного места хранения в теплое, влажное помещение без достаточного времени для прогрева.

При весе 8,5 кг модуль имеет плотность сборки, типичную для силовой электроники FANUC — это прочный блок со значительной массой трансформатора внутри. Крепежное оборудование и совместимость с DIN-рейкой соответствуют стандартным соглашениям о компоновке панелей FANUC серии Alpha, при этом модули усилителей подключаются через шину постоянного тока справа от PSM.

Ремонт или замена — как выглядит рынок

A06B-6077-H002 снят с производства FANUC, что означает, что новые блоки больше не доступны через заводской канал. Рынок этого модуля работает по трем направлениям: восстановленные блоки для обмена, проверенные бывшие в употреблении запасы и ремонт вышедших из строя блоков.

Восстановленный обмен часто является самым быстрым путем — проверенный блок отправляется немедленно, ваш вышедший из строя модуль возвращается в качестве основного. Ремонт — правильный выбор, когда вы хотите, чтобы ваш конкретный блок был возвращен с известной историей, особенно если станок имеет пользовательские параметры, связанные с конфигурацией привода. Проверенные бывшие в употреблении запасы находятся между этими двумя вариантами — полезны, когда цена имеет значение, а гарантия от поставщика заменяет заводскую поддержку.

Независимо от выбранного вами пути, убедитесь, что модуль прошел тестирование под нагрузкой на реальной системе FANUC, а не просто на стенде. PSM, который правильно инициализируется, но не может поддерживать шину постоянного тока при движении сервооси, не является функциональным модулем — и это различие становится очевидным только при нагрузочном тестировании.

Часто задаваемые вопросы

В1: Что такое A06B-6077-H002 и какую роль он играет в системе FANUC Alpha?

О: Это модуль питания (PSM) для системы приводов FANUC серии Alpha — он преобразует входящее трехфазное переменное напряжение в напряжение шины постоянного тока, которое питает модули сервопривода и шпинделя. Он также управляет рекуперативной энергией от торможения двигателя и обеспечивает резервное питание при сбое питания за счет рекуперации кинетической энергии шпинделя.

В2: Какие сервоприводы и приводы шпинделя FANUC серии Alpha совместимы с A06B-6077-H002?

О: Этот PSM предназначен для меньших конфигураций усилителей Alpha — обычно используется с компактными сервоприводами Alpha (SVM) и меньшими приводами шпинделя Alpha (SPM). Конкретные комбинации усилителей зависят от выбора двигателя станка и количества осей. Всегда проверяйте электрическую схему вашего станка перед заменой или сопряжением усилителей.

В3: Доступен ли A06B-6077-H002 новый от FANUC?

О: Нет. Этот модуль снят с производства FANUC и больше не доступен через заводской канал. Доступные запасы состоят из восстановленных блоков для обмена, проверенных бывших в употреблении запасов и услуг по ремонту вышедших из строя модулей через специализированных поставщиков запчастей для ЧПУ и сервисных партнеров FANUC.

В4: Что обычно вызывает сбой A06B-6077-H002?

О: Наиболее распространенные причины сбоев — это деградация конденсаторов в секции фильтра шины постоянного тока (проявляется как перенапряжение шины постоянного тока или нестабильность под нагрузкой), сбой модуля IGBT или выпрямителя из-за скачков напряжения, и неисправности платы управления, вызванные загрязнением или старением компонентов. Многие сбои связаны с низким качеством входного питания — скачками напряжения, дисбалансом фаз или длительной работой на пределе тепловой нагрузки без адекватного охлаждения шкафа.

В5: Можно ли использовать этот модуль с усилителями FANUC серии αi (Alpha i) или только с оригинальной серией Alpha?

О: A06B-6077-H002 является частью оригинальной серии Alpha системы приводов, а не более поздней серии αi (Alpha i). Два поколения используют разные архитектуры шины постоянного тока и интерфейсы разъемов и не являются напрямую взаимозаменяемыми. Для систем αi соответствующие модули питания относятся к сериям A06B-6110 или A06B-6120.
