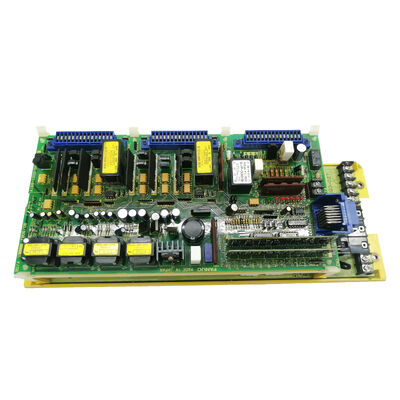

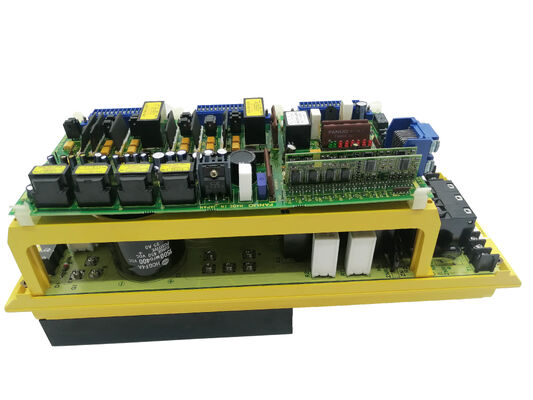

A06B-6058-H223 Модуль сервоусилителя Fanuc A06B6058H223

FANUC A06B-6058-H223 | Двухосевой сервоусилитель переменного тока серии S — FANUC 0-B / 0-C / Серия 15

Номер детали: A06B-6058-H223

Производитель: FANUC Corporation (Япония)

Тип продукта: Сервоусилитель переменного тока — Двухосевой

Серия: Серия S

Создан для машин, которые продолжают работать

A06B-6058-H223 — это двухосевой цифровой сервоусилитель от серии S компании FANUC — платформы приводов, которая использовалась в токарных станках с ЧПУ, обрабатывающих центрах и шлифовальных станках в конце 1980-х и 1990-х годах. Машины, в которых устанавливались эти приводы, не были рассчитаны на пятилетний цикл замены. Многие из них механически исправны и до сих пор активно используются, поэтому A06B-6058-H223 остается востребованной деталью, а не забытой.

Цифровой интерфейс между системой управления 0-B/0-C/15 и этим усилителем представлял собой подлинный прогресс по сравнению с эпохой аналоговых интерфейсов. Данные контура положения передаются в цифровом виде от ЧПУ; привод внутренне управляет скоростью и током. Двухосевой корпус одновременно управляет L-осью и N-осью из одного модуля — это практично для двухосевых станков и двухосевых подгрупп на более крупных обрабатывающих центрах, сокращая количество компонентов в шкафу и разделяя шину постоянного тока между осями.

Внутренняя плата управления A16B-1200-0800 является отдельно заменяемым компонентом. Когда неисправность подтверждается в секции управления, а не в силовых транзисторах, плату можно найти и заменить отдельно — это более экономичный путь, чем замена всего усилителя.

Варианты поиска

Существует три способа замены A06B-6058-H223:

• Обмен: Проверенный восстановленный блок отправляется немедленно; ваш неисправный блок возвращается в качестве обменного ядра. Лучший вариант для минимизации времени простоя станка.
• Излишек: Б/у блок, полученный от выведенной из эксплуатации машины. Качество зависит от поставщика — уточняйте, был ли он протестирован под двухосевой нагрузкой с двигателями 0S или 5S.
• Ремонт и возврат: Ваш конкретный блок диагностируется, ремонтируется и возвращается. Лучший вариант, когда важна история настройки станка или блок имеет известные исправные силовые транзисторы.

Вопрос, который проясняет все три варианта: был ли блок протестирован на работающей системе FANUC с реальными двигателями 0S или 5S на обеих осях под нагрузкой резания? Привод, который инициализируется без ошибок на стенде, — это не то же самое, что привод, который надежно работает на двух производственных осях.

Основные характеристики

Часто задаваемые вопросы

В1: Какие системы ЧПУ FANUC совместимы с A06B-6058-H223?

FANUC 0-B, 0-C и Серия 15. Более ранние системы 0-A использовали аналоговые сервоинтерфейсы и несовместимы. Более новые системы (16i, 18i, 0i) используют другую последовательную сервошину (FSSB) и не работают с усилителями серии S — прямой замены нет.

В2: Какие двигатели поддерживает этот привод?

Серводвигатели переменного тока FANUC модели 0S и 5S на обеих осях. Это двигатели с красной крышкой, стандартные для станков FANUC этого поколения. Один и тот же тип двигателя взаимозаменяем между положениями L-оси и N-оси.

В3: Можно ли заменить плату управления A16B-1200-0800, не заменяя весь привод?

Да. Плата управления является дискретным, заменяемым компонентом. Когда диагностика неисправности подтверждает, что точка отказа находится в секции управления, а не в силовых транзисторах, замена A16B-1200-0800 отдельно существенно более экономична, чем полная замена привода.

В4: Что обычно вызывает сбой A06B-6058-H223?

Отказ силовых транзисторов в выходном каскаде является наиболее распространенной аппаратной неисправностью, обычно вызванной неисправностью обмотки двигателя, коротким замыканием кабеля или событием перегрузки по току. Перегоревшие предохранители являются вторичным следствием — всегда заменяйте предохранители как часть ремонта транзистора, никогда отдельно. Неисправности платы управления проявляются в виде конкретных кодов ошибок оси на дисплее ЧПУ перед остановкой станка.

В5: Существует ли современный привод FANUC, который напрямую заменяет A06B-6058-H223?

Нет. Архитектура серии S привязана к поколению систем управления 0-B/0-C/15. Прямой современной замены нет — модернизация сервопривода требует также модернизации системы ЧПУ. Для станков, у которых системы управления и механические системы исправны, поиск рабочего A06B-6058-H223 остается практичным решением.
