Сервопривод шпинделя FANUC A06B-6044-H008 — аналоговый привод для управления шпинделем ЧПУ

Привод, обеспечивающий надежную работу шпинделя

Есть причина, по которой это устройство постоянно встречается в цехах, которые отказываются списывать свои старые станки с управлением FANUC — оно работает, и работает десятилетиями. FANUC A06B-6044-H008 — это сервопривод шпинделя переменного тока, построенный на основе аналоговой интерфейсной архитектуры, предназначенный для работы с шпиндельным двигателем FANUC AC модели 6 и часто встречающийся на станках с ранними системами управления FANUC SYSTEM 10/11.

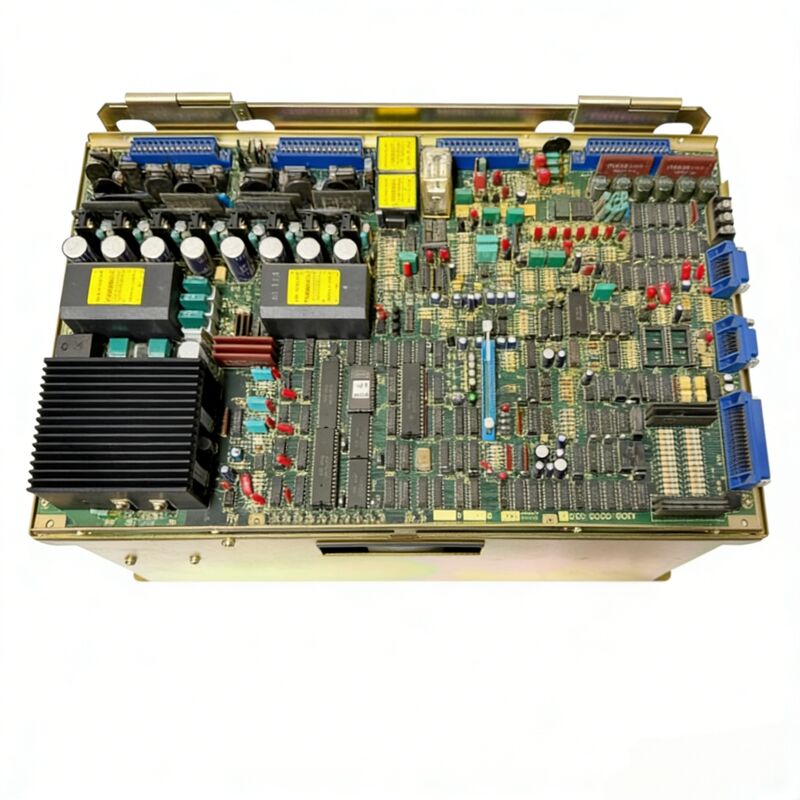

Это не хрупкое электронное устройство. Привод заключен в прочный анодированный металлический корпус, а плата управления шпинделем надежно закреплена в верхней части устройства — практичная, обслуживаемая компоновка, которая делала ремонт в полевых условиях гораздо более простым, чем у более поздних универсальных конструкций. Он был произведен в Японии, на заводе FANUC недалеко от горы Фудзи, и качество сборки отражает это происхождение.

Если ваш станок вышел из строя, и причиной является этот привод, вы имеете дело с хорошо изученным, хорошо документированным устройством, которое сообщество специалистов по ремонту ЧПУ обслуживает годами.

Технические характеристики

Что отличает это устройство

A06B-6044-H008 относится к эпохе, когда шпиндельные приводы FANUC обменивались данными через аналоговый сигнал, а не через протоколы последовательной шины, используемые в более поздних поколениях усилителей. Это означает, что ЧПУ отправляет команды скорости в виде аналогового напряжения, и привод реагирует соответствующим образом — более простой путь сигнала с меньшим количеством уровней цифровой обработки, но требующий тщательного внимания к прокладке кабелей и экранированию для поддержания чистоты сигнала.

Тип шпиндельного двигателя выбирается с помощью микросхемы ПЗУ на плате. В случае H008 встроенное ПЗУ — это J11, которое определяет взаимосвязь между приводом и двигателем и управляет тем, как устройство интерпретирует обратную связь и выполняет регулирование скорости. Замена верхней платы без проверки совместимости ПЗУ является одной из наиболее распространенных ошибок при замене в полевых условиях — стоит перепроверить перед включением питания.

Плата шпинделя A20B-0009-0531 подключается к верхней части основного корпуса привода. Ее можно заменить независимо от силовой части, что является реальным преимуществом, когда неисправность локализована на стороне платы управления, а не на транзисторных модулях или силовых компонентах ниже.

Распространенные коды аварийных сигналов и их значение

Техники, работающие с этим устройством, скорее всего, столкнутся с несколькими повторяющимися кодами аварийных сигналов. Вот краткий справочник по наиболее распространенным:

• AL-01 (Перегрев двигателя) — Проверьте вентилятор охлаждения двигателя, осмотрите на предмет условий перегрузки и очистите любые заблокированные воздушные пути.
• AL-05 (Сгорел предохранитель питания управления) — Указывает на предохранитель AF2 или AF3; вызвано неисправной платой или аномальным напряжением питания.
• AL-08 (Высокое входное напряжение) — Часто вызвано неправильной настройкой переключателя выбора напряжения. Проверьте конфигурацию 200 В или 230 В.
• AL-09 (Перегрев радиатора) — Отказ вентилятора охлаждения или скопление пыли на ребрах радиатора. Очистите и замените по мере необходимости.
• AL-11 (Перенапряжение в звене постоянного тока) — Может указывать на высокое полное сопротивление сети или неисправный транзисторный модуль или плату.

Понимание этих аварийных сигналов перед обращением в ремонтную службу может сэкономить значительное время на диагностику и переписку.

Соображения по поиску и ремонту

Новых старых запасов A06B-6044-H008 мало — это устройство больше не производится FANUC. Большинство доступных на рынке устройств сегодня — это восстановленные или избыточные, и качество значительно варьируется в зависимости от того, кто их тестировал и что они проверяли. Тщательная оценка на стенде с использованием соответствующей испытательной установки FANUC и тестирования с обратной связью является наиболее надежным способом подтвердить, что устройство действительно исправно, прежде чем оно будет установлено на производственный станок.

Ремонт — это жизнеспособный путь. Модульная конструкция означает, что опытные мастерские могут устранять неисправности силовой части, деградацию конденсаторов и неисправности плат путем замены отдельных компонентов, а не полной замены устройства. Для станков, где этот привод является узким местом для возвращения к производству, существуют варианты ремонта с выполнением в тот же или на следующий день через специализированных поставщиков услуг FANUC.

Часто задаваемые вопросы

В1: Какой шпиндельный двигатель предназначен для привода A06B-6044-H008?

О: Это устройство соответствует шпиндельным двигателям FANUC AC модели 6. Сопряжение определяется микросхемой ПЗУ J11 на плате шпинделя A20B-0009-0531. Использование другого типа двигателя без замены ПЗУ и перенастройки привода приведет к неправильной работе или аварийным сбоям.

В2: Можно ли использовать этот привод с более новыми системами управления ЧПУ FANUC, кроме SYSTEM 10/11?

О: Он разработан для систем управления FANUC SYSTEM 10/11 и обменивается данными через аналоговый интерфейс. Интеграция с более поздними контроллерами FANUC на основе цифровой шины (такими как серии 16/18/21) обычно не проста и, как правило, не рекомендуется без дополнительного аппаратного обеспечения интерфейса или преобразования.

В3: Каков наиболее распространенный режим отказа этого устройства?

О: Деградация конденсаторов в силовой части является наиболее частой причиной отказа, связанной с возрастом, за которой следует отказ вентилятора охлаждения, приводящий к аварийным сигналам перегрева радиатора (AL-09). Неисправности плат на плате шпинделя также распространены и обычно более экономичны в устранении, чем неисправности силовых модулей.

В4: Является ли плата шпинделя (A20B-0009-0531) взаимозаменяемой с платами других приводов серии A06B-6044-H?

О: Не напрямую. Каждая плата шпинделя в серии H имеет специальное ПЗУ, которое определяет совместимую модель двигателя. Например, H007 использует A20B-0009-0530 с ПЗУ J10. Замена плат между вариантами с суффиксом H без проверки совместимости ПЗУ приведет к несоответствию работы.

В5: Как узнать, было ли бывшее в употреблении устройство должным образом протестировано перед покупкой?

О: Спросите продавца, было ли устройство протестировано в условиях замкнутого контура на действующей испытательной установке FANUC — а не просто включено и проверено на наличие очевидных повреждений. Законное стендовое испытание должно подтвердить регулирование скорости, выходной ток и работу без аварийных сигналов в рабочем диапазоне оборотов. Устройства, описанные только как "включаются" или "визуально осмотрены", несут значительно больший риск.
