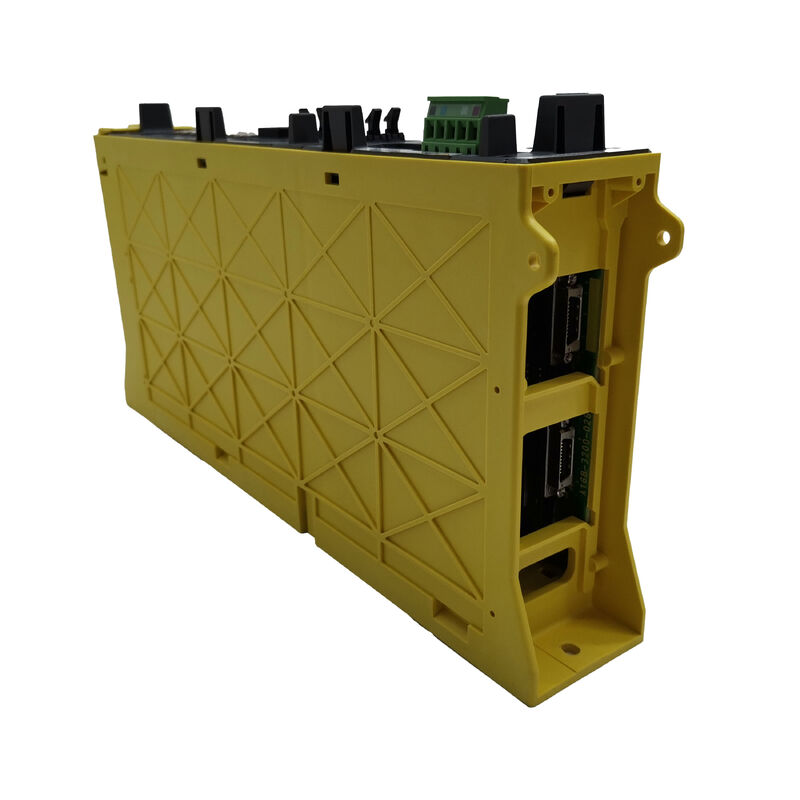

A02B-0283-B801 Главный блок управления сервоприводом Fanuc A02B0283B801 AO2B-O283-B8OI

A02B-0283-B801 от FANUC | Серия 18i-MB, базовый блок для автономной работы с 1 слотом — аппаратное обеспечение системы ЧПУ

Номер детали: A02B-0283-B801

Производитель: FANUC Ltd. (Япония)

Тип продукта: Базовый блок ЧПУ — автономный с 1 слотом

Серия ЧПУ: Серия 18 / 180 / 180i-SB (18i-MB)

Обзор

A02B-0283-B801 — это базовый блок для автономной работы с 1 слотом для системы ЧПУ FANUC серии 18i-MB. Он содержит основную плату ЦП, память FROM/SRAM и один слот для опций. В автономной конфигурации блок дисплея устанавливается отдельно и подключается кабелем — в отличие от типа с интегрированным ЖК-дисплеем, где электроника находится за экраном.

Важное примечание: Это только аппаратное обеспечение. Память FROM пуста или не определена. Системное программное обеспечение ЧПУ, лицензии на опции и параметры станка должны быть загружены заказчиком перед запуском станка.

Серия 18i-MB — это двухканальная система ЧПУ FANUC для фрезерных/расточных станков, поддерживающая до 4 управляемых осей на канал с прямой интеграцией с сервосистемами FANUC alpha.

Ключевые характеристики

Загрузка программного обеспечения — что требуется

Перед эксплуатацией заказчик должен загрузить через экран BOOT:

• Системное программное обеспечение ЧПУ (соответствующее исходной версии программного обеспечения)
• Лицензированные функциональные опции (соответствующие исходной конфигурации станка)
• Параметры станка (из резервной копии или при повторном вводе в эксплуатацию)

Программное обеспечение не предустановлено. Экран BOOT направляет процесс загрузки с использованием карты PCMCIA или CF.

Часто задаваемые вопросы

В1: Блок установлен, но дисплей пуст после включения питания. Программное обеспечение еще не загружено — это нормально?

Да. Без программного обеспечения ЧПУ загружается с пустым экраном или приглашением BOOT. Используйте процедуру экрана BOOT FANUC для загрузки системного программного обеспечения с совместимой карты памяти.

В2: В исходном станке использовался базовый блок с 2 слотами. Может ли этот блок с 1 слотом заменить его?

Только если станку требуется только одна плата опций. Если в исходном станке было установлено две платы опций, требуется базовый блок с 2 слотами — в противном случае будет потеряна функция станка.

В3: Нет резервной копии параметров. Как следует подходить к повторному вводу в эксплуатацию?

Соберите всю доступную документацию производителя станка, спецификации и журналы технического обслуживания. Используйте руководство по параметрам серии 18i-MB от FANUC для идентификации каждого параметра. Повторный ввод в эксплуатацию с отсоединенными осями до тех пор, пока базовые параметры не будут проверены как безопасные. Займет несколько дней.

В4: Может ли этот базовый блок от фрезерного станка заменить блок в другом расточном станке 18i-MB?

Аппаратное обеспечение совместимо. Однако версия программного обеспечения, конфигурация опций и параметры станка должны точно соответствовать целевому станку. Никогда не эксплуатируйте станок с параметрами от другого станка — это небезопасно.

В5: Основная плата ЦП вышла из строя. Возможен ли ремонт на уровне компонентов?

Специализированные ремонтные компании FANUC могут устранить повреждения разъемов, отказ поверхностно-монтируемых компонентов и неисправности блока питания. Однако проприетарные ASIC FANUC не могут быть коммерчески доступны — если неисправен ASIC ЦП, единственным жизнеспособным вариантом является замена блока.
