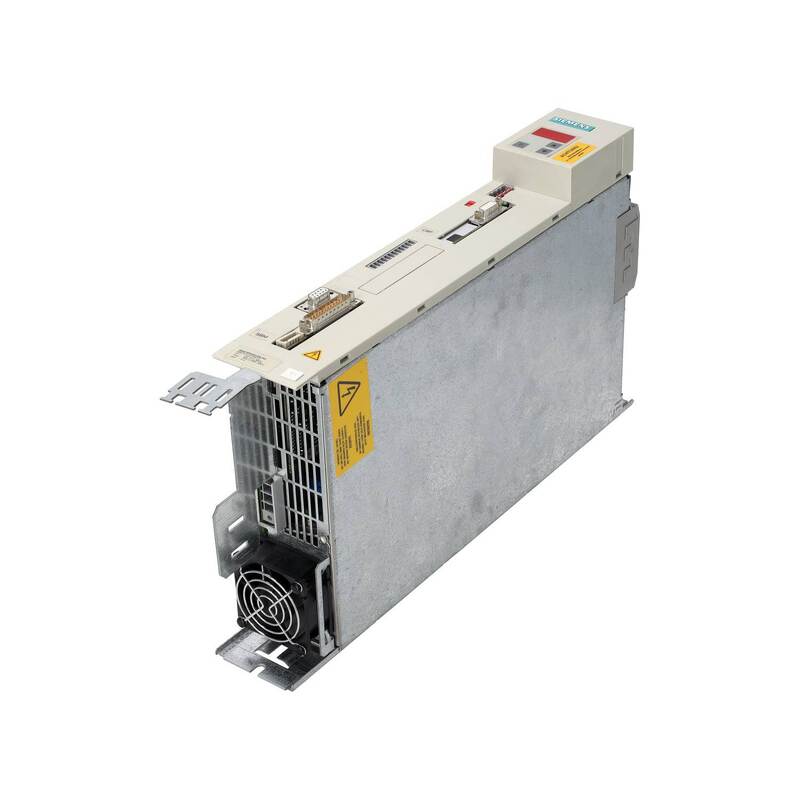

Siemens 6SE7014-0TP70 | SIMOVERT MASTERDRIVES MC Performance 2 — 1,5 кВт Компактный инвертор DC-AC

Номер детали: 6SE7014-0TP70

Производитель: Siemens AG (Германия)

Тип продукта: Инвертор DC-AC — Компактный блок Plus

Семейство продуктов: SIMOVERT MASTERDRIVES Motion Control Performance 2

Обзор

6SE7014-0TP70 — это инвертор DC-AC мощностью 1,5 кВт из семейства Siemens SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2. Он работает от общей шины постоянного тока при напряжении 510–650 В постоянного тока, подаваемом общим выпрямителем, и обеспечивает управляемый трехфазный выход переменного тока для управления сервоприводами. Performance 2 означает полную функциональность управления движением: управление положением, электронное редукторное зацепление и динамическое векторное управление.

Это блок только с входом постоянного тока. Он не имеет фронтального выпрямителя. Он устанавливается бок о бок с другими компактными инверторами Plus на общей шине постоянного тока, что является стандартной архитектурой для многоосевых станков и упаковочных линий.

Варианты с суффиксом Z (например, 6SE7014-0TP70-Z C33+G91+K80) включают заводские опции, такие как платы обратной связи по резольверу, PROFIBUS и безопасная остановка. При поиске подтвердите необходимые опции.

Ключевые характеристики

Часто задаваемые вопросы

В1: Если этот привод оси выходит из строя, отключается ли общая шина постоянного тока?

Нет. Отказы отдельных инверторов приводят к отключению только этой оси. Общий выпрямитель и другие оси продолжают работать нормально.

В2: Требуется ли полная повторная настройка для замены 6SE7014-0TP70?

Без резервной копии параметров — да, данные двигателя и коэффициенты усиления управления должны быть введены заново. С файлом резервной копии DriveMonitor из исходного блока набор параметров восстанавливается, и привод работает за считанные минуты.

В3: Какой текущий эквивалент Siemens для новых установок?

Модули двигателей SINAMICS S120 booksize выполняют ту же роль на общей шине постоянного тока. Миграция требует полного перепроектирования системы — оборудование, проводка и параметризация — все отличается.

В4: Привод выдает ошибку F028 в начале каждого перемещения по позиции. Что следует проверить в первую очередь?

Проверьте, соответствует ли параметр P102 (номинальный ток двигателя) паспортной табличке двигателя. Недоустановленный предел тока вызывает остановку привода во время ускорения и срабатывание F028.

В5: Может ли компактный инвертор Plus мощностью 4 кВт заменить этот блок мощностью 1,5 кВт на том же двигателе?

В принципе, да — инвертор снижает мощность до номинального тока двигателя путем параметризации. Убедитесь, что блок с более высокой номинальной мощностью физически подходит для монтажного положения и что шина постоянного тока имеет достаточную мощность для его пикового тока.
