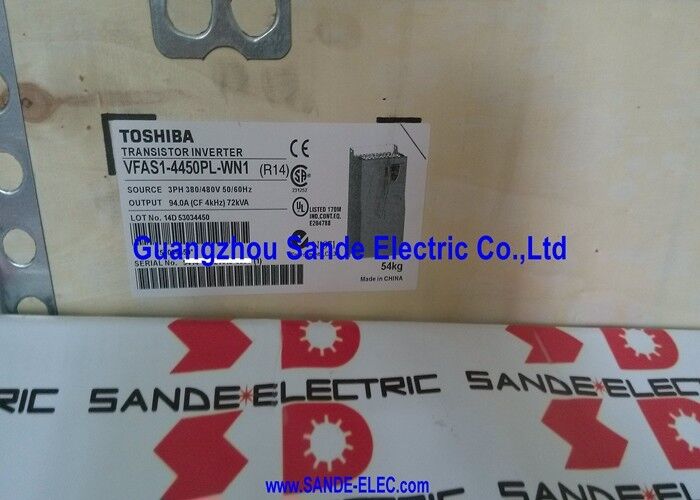

VFAS1-4450PL-WN1 | Инвертор Toshiba TOSVERT VF-AS1 — 45 кВт / 60 л.с. / 94 А / 380–480 В, 3-фазный / векторный двигатель без датчиков / двигатель с постоянными магнитами

VF-AS1 на 45 кВт — Промышленный привод общего назначения

VFAS1-4450PL-WN1 относится к серии инверторов общего назначения Toshiba TOSVERT VF-AS1, охватывающих приложения с постоянным и переменным крутящим моментом во всем диапазоне управления промышленными двигателями. При мощности 45 кВт (94 А) он обслуживает тяжелые конвейеры, компрессоры, шпиндели станков, большие вентиляторы и технологические насосы.

Ключевые характеристики

Безсенсорный вектор — производительность без кодера

При мощности 45 кВт разрыв между В/Гц и бездатчиковым вектором явно ощущается в эксплуатации:

Номинальный крутящий момент на низкой скорости:В/Гц снижается ниже 10 Гц при полной нагрузке. Бездатчиковый вектор обеспечивает номинальный крутящий момент ниже 5 Гц, что обеспечивает надежный пуск под нагрузкой и точную работу на малых скоростях.

Регулировка скорости:Скорость В/Гц падает при увеличении нагрузки. Бездатчиковый вектор непрерывно компенсирует проскальзывание, поддерживая заданную скорость независимо от изменения нагрузки.

Эффективность:Оптимальный поток при любой нагрузке снижает потери в железе по сравнению с перевозбуждением В/Гц при частичной нагрузке.

Входное напряжение 380–480 В — глобальное покрытие

Одиночный VFAS1-4450PL-WN1 работает при напряжении 380–400 В переменного тока (Европа, Азия, Океания) и 460–480 В переменного тока (Северная Америка) без реконфигурации — широкодиапазонный выпрямитель автоматически обрабатывает полный диапазон входного напряжения.

Сценарии применения

Тяжелый конвейер мощностью 45 кВт:Нагруженный ленточный конвейер с переменным весом продукта требует контролируемого запуска рампы и поддержания скорости. Бездатчиковый вектор обеспечивает стабильную скорость во всем диапазоне нагрузок.

Компрессор с регулируемой скоростью:Винтовой компрессор мощностью 45 кВт требует согласования скорости с потребностью в сжатом воздухе, что исключает циклическое включение/выключение и снижает пиковое потребление энергии.

Часто задаваемые вопросы

Вопрос 1: В чем практическая разница между В/Гц и бездатчиковым вектором при мощности 45 кВт?

Бездатчиковый вектор удерживает номинальный крутящий момент ниже 5 Гц и поддерживает скорость при изменяющейся нагрузке. В/Гц подходит для простых приводов с несколькими двигателями; Безсенсорный вектор — лучший выбор для прецизионных приложений с одним двигателем.

Вопрос 2. Чем управление двигателем с постоянными магнитами отличается от управления асинхронным двигателем в этом приводе?

Управление постоянными магнитами регулирует угол тока статора относительно фиксированного потока ротора с постоянными магнитами. Специфические данные двигателя (номинальная скорость, число полюсов, противо-ЭДС) необходимо ввести в параметры привода при вводе в эксплуатацию.

Вопрос 3: Какое снижение выходного тока применяется при температуре окружающей среды выше 40°C?

Номинальный класс 94A применяется при температуре 40°C. Выше этого значения снижайте номинальные характеристики примерно на 1–2 % на каждый °C до максимальной температуры 50 °C. Проверьте точную кривую из руководства по установке VF-AS1.

Вопрос 4: Какие варианты торможения доступны при мощности 45 кВт?

Внешний тормозной резистор на клеммах шины постоянного тока обеспечивает динамическое торможение. Для возврата энергии в поставку требуется отдельный регенеративный блок. Проверьте данные для заказа Toshiba, чтобы убедиться, что этот вариант включает в себя встроенный транзистор DB.

Вопрос 5: Поддерживает ли VFAS1-4450PL-WN1 управление скоростью с обратной связью на основе энкодера?

Да, через дополнительную интерфейсную карту энкодера в дополнительном слоте VF-AS1 — добавление точности скорости ±0,01%, подходящей для контроля намотки и натяжения. Базовый привод работает без датчиков.
