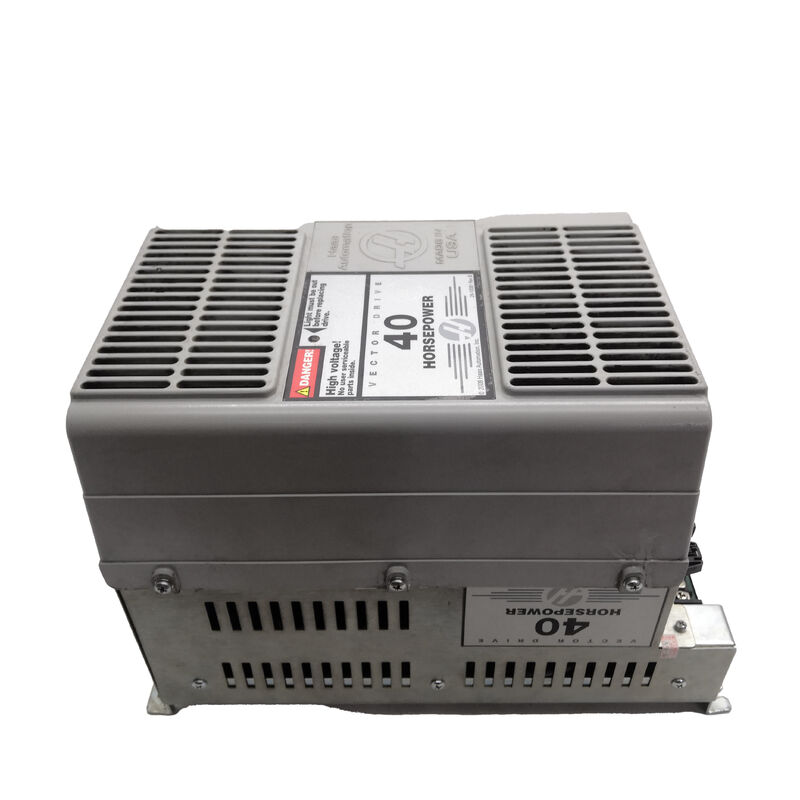

40 л.с. частотный преобразователь HAAS Vector Drive 29-10081

Haas Автоматизация 29-10081 | Векторный привод 40 л.с. — входное напряжение 230 В переменного тока / постоянное напряжение 325 В для сервоприводов / снято с производства

Векторный привод мощностью 40 л.с. — мощное сердце обрабатывающего центра Haas

29-10081 — это векторный привод Haas Automation мощностью 40 л.с. — модуль силовой электроники, который принимает напряжение сети переменного тока 230 В и вырабатывает постоянное напряжение 325 В для питания сервоусилителей, приводящих в движение двигатели оси и шпиндель. В обрабатывающем центре Haas с ЧПУ векторный привод является центральной ступенью преобразования энергии. Каждая ось с сервоприводом и двигатель шпинделя получают рабочую мощность от шины постоянного тока, вырабатываемой этим приводом.

Векторное управление приводом (векторное управление потоком) обеспечивает точный контроль над скоростью и крутящим моментом двигателя шпинделя, не требуя устройства обратной связи по скорости на двигателе — привод вычисляет требуемый вектор тока в реальном времени на основе уравнений модели двигателя. Модель 29-10081 мощностью 40 л.с. соответствует классу мощности шпинделя вертикальных обрабатывающих центров Haas среднего класса, где длительная обработка тяжелых материалов на высоких скоростях шпинделя требует надежной и контролируемой подачи мощности.

Обозначение Rev B указывает на аппаратную версию базовой конструкции 29-10081. Компания Haas внесла изменения на уровне ревизии, чтобы повысить надежность или включить обновления компонентов. И базовая версия, и версия B имеют одну и ту же установку машины; при заказе подтвердите, какая версия установлена, на этикетке привода.

Ключевые характеристики

Характер отказов и экономика ремонта

Векторные приводы выходят из строя по двум основным причинам. Отказы силовой ступени (поврежденные IGBT, вышедшие из строя выпрямительные мосты или вышедшие из строя конденсаторы шины постоянного тока) — это неисправности на уровне компонентов, которые обученные ремонтные центры диагностируют и устраняют напрямую. Неисправности платы управления — неисправные микросхемы драйвера затвора, поврежденные схемы управления DSP или неисправности источника питания в секции управления привода — также поддаются ремонту, но для этого требуются более специализированные инструменты.

Поскольку производство модели 29-10081 снято с производства, ремонт часто оказывается более экономически и логистически целесообразным, чем покупка нового устройства. Станок Haas не может работать без функционального векторного привода — выход из строя 29-10081 полностью останавливает станок. Специализированные поставщики услуг по ремонту приводов Haas имеют в наличии испытательные приспособления, настроенные для данного конкретного привода, и перед возвратом могут проверить отремонтированный блок в условиях реальной нагрузки.

В случае сбоя привода запишите все коды аварийных сигналов, отображаемые на панели управления Haas, условия отказа (нагрузка во время резки, холостого хода, при включении питания), а также состояние любых индикаторных светодиодов на лицевой стороне привода, прежде чем снимать его. Эта информация позволяет ремонтному центру воспроизвести неисправность и подтвердить ее устранение после ремонта.

Часто задаваемые вопросы

Вопрос 1: Что на самом деле обеспечивает векторный привод 29-10081 в станке Haas?

Привод преобразует сетевое напряжение 230 В переменного тока в напряжение шины постоянного тока 325 В. Эта шина постоянного тока напрямую питает модули сервоусилителей, которые приводят в движение двигатели всех осей (X, Y, Z и дополнительные оси), а также двигатель шпинделя. Все движения станка — позиционирование оси и вращение шпинделя — зависят от того, работает ли этот привод и выдает правильное напряжение на шине постоянного тока.

Вопрос 2: Станок Haas показывает неисправность векторного привода и не двигается. Всегда ли причиной является драйв?

Не всегда. Неисправности векторного привода также могут быть вызваны неисправным двигателем, поврежденным кабелем двигателя, вызывающим короткое замыкание, неисправным сервоусилителем, нагружающим шину постоянного тока, или проблемой с входным напряжением переменного тока. Прежде чем снимать привод, проверьте входное напряжение переменного тока на клеммах привода и визуально осмотрите все силовые кабели двигателя на наличие повреждений. Если неисправность появляется только под нагрузкой на определенной оси, более вероятной причиной является двигатель или усилитель этой оси.

В3: Можно ли отремонтировать 29-10081 или его необходимо заменить?

Ремонт является стандартным подходом для данного снятого с производства устройства. Специалисты по ремонту приводов Vector с помощью специального испытательного оборудования Haas могут диагностировать и устранять неисправности IGBT, деградацию конденсаторов, неисправности выпрямителя и неисправности платы управления на уровне компонентов. Отремонтированный блок в квалифицированном ремонтном центре с функциональным нагрузочным тестированием — надежная альтернатива поиску замены.

Вопрос 4: В чем разница между базовой версией 29-10081 и версией Rev B?

Обозначение версии B указывает на аппаратную версию, сделанную Haas во время производства 29-10081. Пересмотр обычно включает обновление спецификаций компонентов или усовершенствование схемы при сохранении тех же электрических характеристик и физического интерфейса. Обе версии обслуживают одну и ту же машинную установку. При заказе замены или ремонте подтвердите версию установленного устройства по его этикетке.

Вопрос 5: Модель 29-10081 снята с производства. Где можно найти замену?

Через рынок послепродажного обслуживания ЧПУ Haas — специалисты Haas по ремонту, проверенные излишки дилеров и службы обмена, которые хранят запасы 29-10081 со снятых с эксплуатации станков. Отремонтированный сменный блок является наиболее распространенным способом поставки снятого с производства привода. Прежде чем принять замену, убедитесь, что номер детали и уровень версии совпадают.
