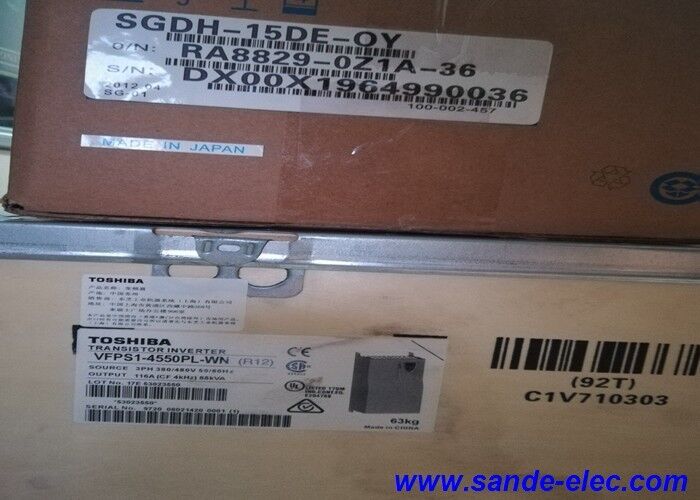

Транзисторный привод Toshiba с регулируемой частотой VFPS1-4550PL-WN

VFPS1-4550PL-WN∙ Toshiba TOSVERT VF-PS1 Инвертор ∙ 55кВт / 116А / 400В 3-фазный / Вентилятор и насос / STO / C3 EMC

TOSVERT VF-PS1 Платформа Toshiba для вентилятора и насоса

VFPS1-4550PL-WN является частью серии TOSVERT VF-PS1 от Toshiba диапазон приводов с переменной частотой, специально разработанный для применения вентиляторов и насосов по всему спектру промышленной мощности от 0.от 75 до 630 кВтVF-PS1 спроектирован по эксплуатационным характеристикам центробежных вентиляторов и насосов,включающие алгоритмы управления и функции оптимизации энергии, специально разработанные для переменных нагрузок крутящего момента.

На 55 кВт (116 А, 400 В трехфазный) VFPS1-4550PL-WN обслуживает более крупные вентиляторы и насосные приводы в промышленных и коммерческих установкахнасосы высокой пропускной способности, и двигателями промышленных компрессоров.

Основные характеристики

55 кВт вентилятор и насос кубический закон энергосбережения

При 55 кВт потенциальная экономия энергии от регулирования переменной скорости вентилятора и нагрузки насоса значительна:

Закон вентилятора: кубическая зависимость:Вентилятор 55 кВт, работающий на 80% от полной скорости, потребляет только 51% от полной скорости мощности, примерно 28 кВт вместо 55 кВт.Потребление энергии снижается до 22% от полной нагрузки под 12 кВт от того же 55 кВт мотора.

Степень экономии при 55 кВт:В системе, работающей при 70% средней скорости, VF-PS1 снижает годовое потребление энергии примерно на 66% по сравнению с работой с фиксированной скоростью с регулировкой амортизатора или клапана.При промышленных энергетических ценах, экономия на бесперебойном приводе мощностью 55 кВт представляет собой значительное ежегодное сокращение затрат с периодом окупаемости, часто менее двух лет.

The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.

Сценарии применения

Движение вентилятора большой охлаждающей башни:Центр обработки данных или промышленная охлаждающая башня использует 55 кВт осевой вентилятор для отталкивания тепла.VFPS1-4550PL-WN обеспечивает регулирование переменной скорости, соответствующее потребности в охлаждении, снижая потребление энергии до менее 35% от полной нагрузки.

Движение высокоуровневой насосной системы:Центробежный насос высокого класса химического завода требует регулирования переменного потока.замена неэффективной работы клапанов регулирования давления энергоэффективным регулированием скорости.

Частые вопросы

Вопрос 1: Чем серия VF-PS1 отличается от серии VFAS1 общего назначения Toshiba?

VF-PS1 представляет собой специальный вентилятор и насос Toshiba, оптимизированный для нагрузок с переменным крутящим моментом (квадратный закон) с алгоритмами оптимизации энергии, предварительными настройками приложения для насоса и вентилятора,и такие функции, как управление PID для регулирования давления/течения и автоматический режим энергосбереженияVFAS1 - это универсальный привод Toshiba, охватывающий как постоянный, так и переменный крутящий момент без специальной оптимизации VF-PS1.VF-PS1 является более подходящим выбором.; для нагрузок с постоянным крутящим моментом, таких как конвейеры и приводы машин, используется VFAS1.

Вопрос 2: Что означает классификация C3 EMC для установки VFPS1-4550PL-WN?

C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionОграничения C3 применяются к проводящим и излучаемым выбросам, когда привод установлен с рекомендуемыми длинами кабелей и методами.Для установок в жилых или смешанных жилых/промышленных районах (требования категории C1 или C2), может потребоваться дополнительная внешняя фильтрация EMC.

Вопрос 3: Какие возможности управления PID предоставляет VF-PS1 для регулирования насоса и вентилятора?

TOSVERT VF-PS1 включает в себя встроенный PID-контроллер для прямого регулирования переменных процесса в замкнутом цикле - давления, потока, температуры или уровня.Сигнал обратной связи 4 ′′ 20mA или 0 ′′ 10V от датчика процесса подключается к аналоговому входу привода; алгоритм PID автоматически регулирует скорость двигателя для поддержания запрограммированной установки.Это устраняет необходимость в внешнем ПЛК или контроллере процесса для управления процессом на основе скорости в большинстве насосов и вентиляторов.

Вопрос 4: Какова минимальная длина кабеля двигателя, рекомендуемая для VFPS1-4550PL-WN на 55 кВт?

При выходе 55 кВт емкость кабеля двигателя генерирует отраженное перенапряжение волны на терминалах двигателя от переключения PWM привода. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsПодтвердите максимальную рекомендуемую длину нефильтрованного кабеля из руководства по установке VF-PS1 и сравните с фактическим пробегом кабеля.

Вопрос 5: Поддерживает ли VFPS1-4550PL-WN управление множественными этапами насоса?

Да Toshiba VF-PS1 поддерживает режим работы с несколькими насосами,включая каскадное управление, когда инвертор управляет одним насосом с переменной скоростью при одновременном включении и выключении дополнительных насосов с фиксированной скоростью в зависимости от спроса системы. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
