Оригинальный SIEMENS 6SE70 ИНВЕРТЕР/КОНВЕРТ 6SE7016-1EA51 6SE70161EA51 6SE7O16-1EA51

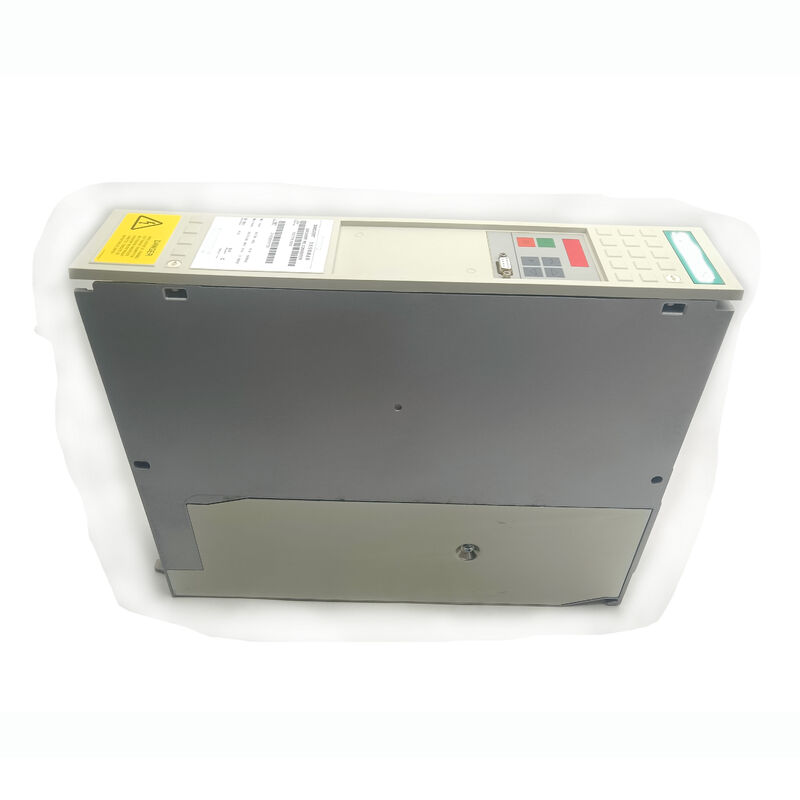

6SE7016-1EA51 | Компактный преобразователь переменного тока Siemens SIMOVERT Masterdrives VC — аппаратное обеспечение 380–480 В переменного тока / 2,2 кВт / 6,1 А / 51 версия

6SE7016-1EA51 и 6SE7016-1EA61 — более ранние и поздние версии

6SE7016-1EA51 — это более ранняя версия компактного преобразователя переменного тока в переменный ток 6SE7016-1EA61. Оба представляют собой компактные устройства с векторным управлением SIMOVERT MASTERDRIVES VC с входным напряжением 380–480 В переменного тока и мощностью 2,2 кВт / 6,1 А. Суффикс ревизии отличает поколения оборудования:

Версия «51» представляет собой более раннее поколение продукции SIMOVERT MASTERDRIVES. Электрические характеристики — номинальная мощность, ток, диапазон напряжения и возможности управления — одинаковы между версиями 51 и 61. Различия в аппаратном обеспечении являются внутренними для каждого компактного устройства.

Ключевые характеристики

Автономная работа AC-AC

Как и 6SE7016-1EA61, 6SE7016-1EA51 представляет собой преобразователь переменного тока — он подключается непосредственно к сети переменного тока напряжением 380–480 В и включает в себя собственный внутренний выпрямитель и инвертор. Внешний модуль питания шины постоянного тока не требуется.

Эта автономная конфигурация AC-AC является основным преимуществом серии 6SE7016-1EA перед серией DC-AC 1TA для приложений с одним приводом:

Упрощенная конструкция системы:Один привод, одно подключение к сети, один кабель двигателя. Нет общей шины постоянного тока, которую нужно определить, установить или ввести в эксплуатацию.

Независимая работа:Каждый компактный блок серии 1EA работает независимо — неисправность одного привода не влияет на другие приводы в установке.

Сценарии применения

Аналогичная замена на старой машине:На серийной машине с оригинальными компактными преобразователями SIMOVERT 51-й версии возникла неисправность привода. 6SE7016-1EA51 представляет собой замену, согласованную с аппаратным обеспечением, обеспечивая согласованность с поколением аппаратного обеспечения существующей установки.

Запасные части для планового обслуживания:Предприятие, занимающееся обслуживанием оборудования SIMOVERT MASTERDRIVES VC более ранней эпохи производства, держит устройства 6SE7016-1EA51 на полке для быстрого устранения неисправностей, не дожидаясь времени поставки.

Часто задаваемые вопросы

Вопрос 1: Можно ли заменить 6SE7016-1EA51 (51-я версия) на 6SE7016-1EA61 (61-я версия)?

Электрически да — оба имеют один и тот же вход переменного тока 380–480 В, мощность 2,2 кВт, 6,1 А. В большинстве установок 61-я версия является простой электрической заменой 51-й версии. Перед заменой проверьте совместимость дополнительных плат, если установлены дополнительные платы (PROFIBUS, энкодер, технологические платы) — перед переносом убедитесь в документации SIMOVERT MASTERDRIVES, что определенные версии дополнительных плат совместимы с аппаратным обеспечением 61-й версии.

Вопрос 2: Чем AC-AC 6SE7016-1EA51 отличается от DC-AC 6SE7016-1TA51?

1EA51 имеет собственный внутренний выпрямитель — он подключается напрямую к сети переменного тока напряжением 380–480 В и работает как автономный привод. 1TA51 не имеет внутреннего выпрямителя и требует наличия уже существующей шины постоянного тока 510–650 В от модуля питания SIMOVERT. «EA» и «TA» в номере детали обозначают класс входного напряжения: EA = вход сети переменного тока (380–480 В переменного тока), TA = вход шины постоянного тока (510–650 В постоянного тока).

Вопрос 3: Каковы номинальные значения тока ТН и ТТ для 6SE7016-1EA51?

Как и эквивалент 61-й версии, 6SE7016-1EA51 обеспечивает два номинала перегрузки: VT (переменный крутящий момент) при номинальном токе 6,1 А — поддерживает перегрузку 136 % в течение 1 минуты; CT (постоянный крутящий момент) при слегка сниженном токе — выдерживает перегрузку 150 % в течение 1 минуты. Эти номиналы устанавливаются конфигурацией P-параметров привода (параметр P072 или эквивалентный) в соответствии с профилем крутящего момента приложения.

Вопрос 4. Какие меры предосторожности применяются при замене 6SE7016-1EA51?

Изолируйте и заблокируйте трехфазное питание. Внутренние конденсаторы 1EA51 сохраняют опасное напряжение после отключения сети — перед работой выждите время разряда, указанное в документации по техническому обслуживанию SIMOVERT MASTERDRIVES, и убедитесь, что напряжение постоянного тока на конденсаторах ниже 50 В. Обращайтесь с компактным устройством с соблюдением обычных промышленных мер предосторожности при электростатическом разряде.
