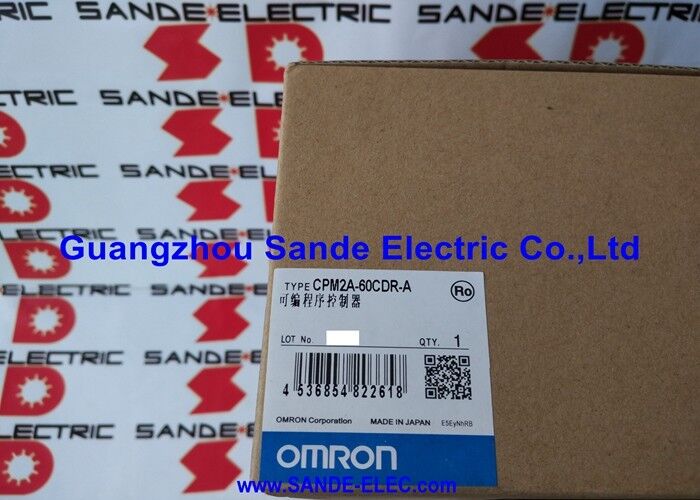

Программируемый контроллер ПЛК Omron CPM2A-60CDR-A CPM2A60CDRA CPM2A-6OCDR-A

Omron CPM2A-60CDR-A | Компактный ПЛК CPM2A — 36 цифровых входов / 24 релейных выхода / 100–240 В переменного тока / RS-232C / 4096 шагов / возможность расширения до 120 точек

60 точек без стойки — архитектура CPM2A-60CDR-A

CPM2A-60CDR-A — самая крупная стандартная модель в семействе компактных ПЛК Omron CPM2A. Тридцать шесть цифровых входов и 24 релейных выхода интегрированы в один корпус с питанием от сети переменного тока — не требуется стойка, не требуется сборка объединительной платы и нет отдельного модуля питания. Полная мощность 60-точечного ввода-вывода доступна со дня установки контроллера на DIN-рейку и подключения проводов.

Эта компактная «кирпичная» архитектура является определяющим практическим преимуществом управления небольшими машинами. Упаковочную станцию, конвейерную систему или распределительный блок управления, для которых требуется 30 датчиков и 20 исполнительных механизмов, можно построить на базе одного CPM2A-60CDR-A и клеммной колодки — это более простая и экономичная установка, чем то же количество входов-выходов, распределенное по стоечному ЦП плюс несколько сигнальных модулей.

24 релейных выхода рассчитаны на полевые нагрузки со смешанным напряжением без дополнительного оборудования. Катушки пускателя двигателя на 230 В переменного тока, пилоты электромагнитных клапанов на 24 В постоянного тока, сигнальные лампы на любое напряжение, используемое машиной — все они подключаются непосредственно к контактам реле, которые электрически изолированы от внутренней логики ПЛК в каждом канале.

Ключевые характеристики

Встроенный RS-232C — прямое подключение устройств

Встроенный периферийный порт RS-232C CPM2A-60CDR-A напрямую соединяет терминалы программирования, дисплеи HMI, считыватели штрих-кодов и устройства последовательной передачи данных — дополнительный модуль связи не требуется. В архитектуре CPM2A этот порт обеспечивает как доступ к программированию (CX-Programmer или SYSMAC-CPT), так и последовательную связь между устройствами во время выполнения.

Для компактных машинных панелей, где одна небольшая панель оператора должна отображать состояние машины и принимать вводимые оператором данные, встроенный RS-232C обеспечивает соединение, не занимая слот модуля и не усложняя проводку.

Сценарии применения

Конвейер и погрузочно-разгрузочные работы:36 входов контролируют датчики ремня, позиционные переключатели и фотоэлектрические датчики. 24 релейных выхода управляют контакторами электродвигателей, дивертерными воротами и выходами сигнализации. Источник переменного тока подключается непосредственно к сети электропитания панели без отдельного SMPS.

Управление упаковочной машиной:Пилоты пневматических клапанов (24 В постоянного тока), контакторы двигателей (230 В переменного тока) и выходы счетчиков подключаются к контактам реле без оборудования для согласования напряжения. Встроенный импульсный выход поддерживает простой подсчет длины или позиционирование без отдельного функционального модуля.

Запасная часть устаревшей системы:Многие устройства CPM2A-60CDR-A остаются в эксплуатации по всему миру. Прямая замена сохраняет исходную карту адресов ввода-вывода, конфигурацию порта связи и схему подключения релейного выхода — никаких изменений в программе не требуется.

Часто задаваемые вопросы

Вопрос 1: В чем разница между CPM2A-60CDR-A и CPM2A-60CDT-A?

-60CDR имеет 24 релейных контактных выхода. -60CDT имеет 24 транзисторных (твердотельных) выхода. Релейные выходы переключают нагрузки переменного и постоянного тока с миллисекундной скоростью; транзисторные выходы переключают напряжение 24 В постоянного тока только с микросекундной скоростью. Выбирайте реле для нагрузок со смешанным напряжением и приводов с нечастым циклом; выбирайте транзистор для высокоскоростных нагрузок постоянного тока, импульсных выходов и пневматических клапанов с частым циклом.

Вопрос 2. Сколько модулей расширения можно добавить и какие типы доступны?

К CPM2A-60CDR-A можно добавить до двух модулей расширения, в результате чего максимальное количество входов/выходов системы достигнет 120 точек. Доступные блоки расширения включают 20-канальный релейный выход (CPM2A-20EDR), 20-канальный транзисторный выход (CPM2A-20EDT) и 4-канальный аналоговый вход (CPM2A-4AD). Также доступен один блок расширения аналогового выхода.

В3: Какое программное обеспечение для программирования подключается к CPM2A-60CDR-A?

CX-Programmer (стандартная среда программирования Omron IEC 61131-3) подключается через встроенный порт RS-232C с помощью адаптера USB-RS-232 и кабеля CS1W-CN226 или аналогичного. Устаревшее программное обеспечение SYSMAC-CPT также поддерживает CPM2A. Требуется CX-Programmer V9 и более ранние версии — текущий пакет CX-One включает совместимую версию.

Вопрос 4. Поддерживает ли CPM2A-60CDR-A аналоговый ввод-вывод?

Базовый ЦП не имеет встроенных аналоговых каналов. Аналоговые возможности добавляются с помощью модулей расширения: CPM2A-4AD обеспечивает 4 аналоговых входа (0–10 В или 4–20 мА), а CPM2A-2DA обеспечивает 2 аналоговых выхода. Максимум один блок расширения аналогового входа и один блок расширения аналогового выхода на систему.

Вопрос 5: Откуда поступает CPM2A-60CDR-A после прекращения производства?

Через созданный рынок послепродажного обслуживания Omron CPM2A — дилеров запасных частей для промышленной автоматизации, проверенных поставщиков и специалистов по устаревшим ПЛК. CPM2A имеет большую глобальную базу установленных устройств 1990-х и 2000-х годов; Доступность -60CDR-A на вторичном рынке в целом надежна. Перед заказом убедитесь, что суффикс -A (питание переменного тока) соответствует установленному устройству.
