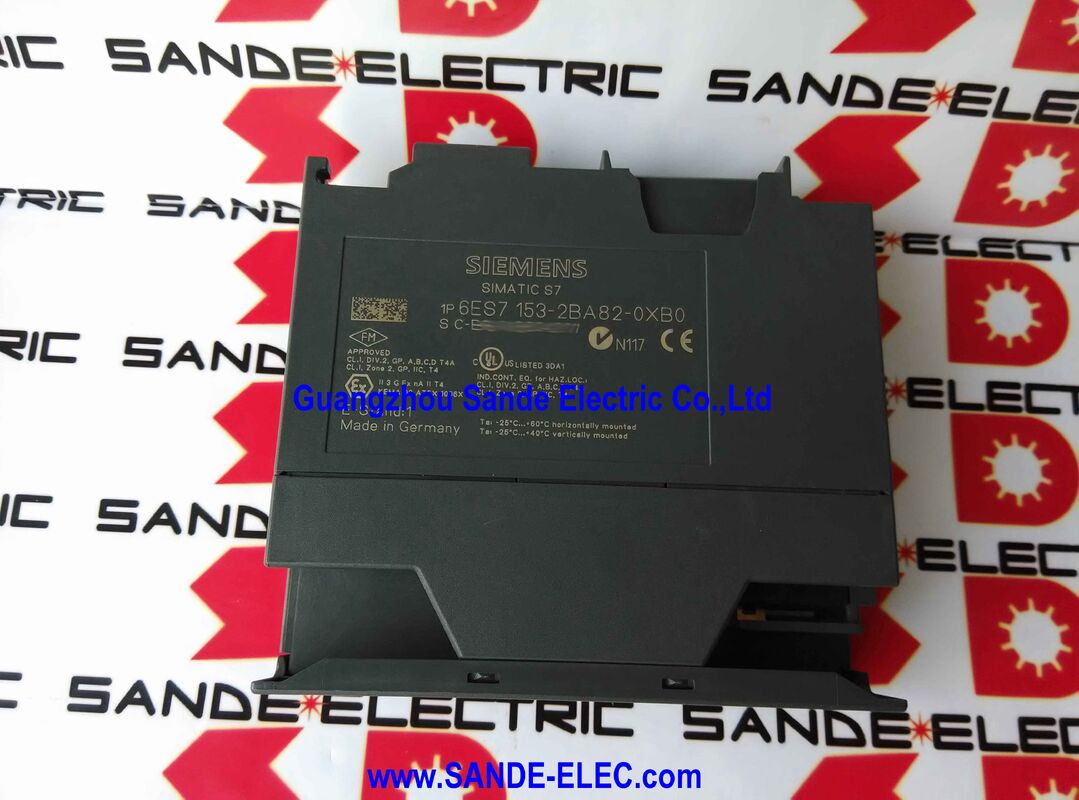

Программируемый логический контроллер Simatic DP-интерфейс 6ES7153-2BA82-0XB0

Сименс 6ES7153-2BA82-0XB0 | SIMATIC ET 200M IM 153-2 HF Интерфейсный модуль — PROFIBUS DP / 12 модулей / Резервирование / Метка времени / 24 В постоянного тока

Интерфейсный модуль определяет станцию

Внутри станции децентрализованной периферии ET 200M интерфейсный модуль не является пассивной точкой подключения — он является идентификатором станции в сети PROFIBUS DP и активным менеджером всего, что находится за ней. 6ES7153-2BA82-0XB0 управляет сканированием до 12 сигнальных, функциональных и коммуникационных модулей S7-300, преобразует их данные ввода-вывода в 244-байтовые входные и 244-байтовые выходные адресные пространства, которые ведущее устройство PROFIBUS DP считывает и записывает, а также обрабатывает все диагностические отчеты для станции.

Обозначение «HF» имеет значение для приложений, выходящих за рамки базового удаленного ввода-вывода. HF идентифицирует интерфейсный модуль High Feature, который выходит за рамки простой передачи данных и обеспечивает работу с резервированием, временную метку для записи последовательности событий и возможность размещения модулей более высокой плотности с 64 каналами и 32 сигналами на слот. Стандартный IM 153-2 без квалификации HF не обеспечивает таких возможностей.

Ключевые характеристики

Резервирование и отметка времени — не дополнительные функции

Резервированиев контексте ET 200M означает, что IM 153-2 HF может работать в парной конфигурации — два интерфейсных модуля обслуживают одну и ту же модульную стойку через два независимых соединения PROFIBUS DP: одно с активным ведущим устройством DP и одно с резервным. При отказе активного контроллера DP-соединение резервного контроллера со станцией ET 200M уже активно. Полевой ввод-вывод продолжается без перерыва.

Временные меткизаписывает время событий изменения дискретного сигнала на уровне станции ET 200M с разрешением, соответствующим записи последовательности технологических событий. Это используется при анализе событий на перерабатывающих предприятиях, где необходимо точно восстановить последовательность событий перед отключением. Стандартный интерфейсный модуль, в котором отсутствует возможность создания временных меток, не может предоставить эти данные; банка ИМ 153-2 HF.

Рекомендации по замене

При замене неисправного интерфейсного модуля в существующей станции ET 200M сохранение обозначения IM 153-2 HF сохраняет исходный профиль связи станции, назначение слотов модуля и конфигурацию резервирования в аппаратной конфигурации ведущего DP. Замена IM с более низкими характеристиками (без резервирования и временных меток) устраняет возможности, от которых могут зависеть аппаратная конфигурация STEP 7 и программа ПЛК, что потенциально может потребовать модификации программы и повторного ввода в эксплуатацию.

Часто задаваемые вопросы

В1: Что именно делает IM 153-2 HF в станции ET 200M?

Он подключает станцию ​​ET 200M к сети PROFIBUS DP в качестве ведомого устройства DP, управляет внутренним сканированием объединительной платы до 12 модулей S7-300 и передает их данные ввода-вывода в обоих направлениях. Он также обрабатывает диагностику на уровне станции, переключение резервирования и данные о событиях с метками времени. Без интерфейсного модуля станция не имеет доступа к сети и не имеет возможности передавать данные ввода-вывода на DP-ведущее устройство.

Вопрос 2. Почему обозначение HF имеет значение?

IM 153-2 HF включает возможность резервирования, временную метку для изохронного режима и поддержку модулей более высокой плотности. Базовые варианты IM 153-2 предлагают более простые функции подключения. Обозначение HF не взаимозаменяемо со стандартными вариантами на станциях, где резервирование и отметка времени являются частью конструкции системы.

Вопрос 3. Что на практике дают избыточность и временные метки?

Резервирование обеспечивает постоянную доступность станции во время аварийного переключения контроллера в S7-400H или других конфигурациях системы с резервированием — полевой ввод-вывод ET 200M остается в режиме онлайн во время перехода. Временные метки обеспечивают маркировку событий с точностью до миллисекунды на уровне ввода-вывода, что важно для записи последовательности событий на технологических предприятиях, где анализ отключений требует точного порядка изменения сигналов.

Вопрос 4: Какие функции связи предоставляет модуль, помимо базового поведения ведомого устройства DP?

Модуль поддерживает функции PROFIBUS DP, включая команды SYNC и FREEZE для синхронного обновления выходов и фиксации входов, а также прямой обмен данными (перекрестная связь) между ведомыми устройствами DP без маршрутизации через ведущее устройство. Эти функции определены в спецификации PROFIBUS DP и обеспечивают более тесную координацию между распределенными станциями в системах с конфигурацией STEP 7.

В5: Что следует проверить перед заказом этой детали в качестве замены?

Подтвердите: (1) номер детали установленного модуля — 6ES7153-2BA82-0XB0 или эквивалент IM 153-2 HF; (2) станция ET 200M; (3) система использует PROFIBUS DP с резервированием и временной меткой, активными в аппаратной конфигурации STEP 7; (4) станция вмещает до 12 модулей S7-300; (5) питание 24 В постоянного тока. Эти точки подтверждают, что сменный модуль соответствует оригинальной конструкции станции.
