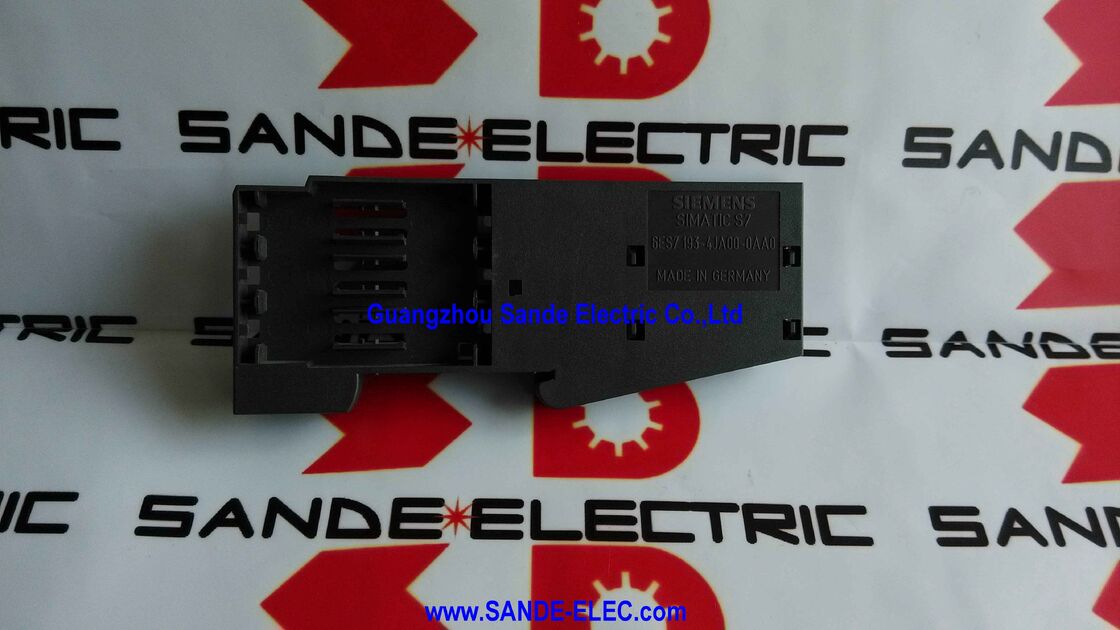

Модуль терминала Simatic ET200S Siemens 6ES7193-4JA00-0AA0

Siemens 6ES7193-4JA00-0AA0∙ SIMATIC DP ET 200S Модуль окончания ∙ Запасная часть, 30×106×7.5 мм, 0,05 кг, завершает электронный модуль

Обзор

ВSiemens 6ES7193-4JA00-0AA0является терминационным модулем распределенной системы В/В SIMATIC ET 200S маленький, но необходимый компонент, который закрывает каждую станцию ET 200S в правом конце.

На первый взгляд, это выглядит как тривиальный аппарат: тонкий пластиковый и металлический модуль, 30 мм в ширину, 106 мм в высоту, и только 7,5 мм в глубину, весом 50 грамм.

Но без него станция ET 200S либо не может работать, либо в некоторых конфигурациях создает открытую обратную шину, которая может вызвать ошибки связи, ложные диагностические сигналы,или повреждение электроники задней панели.

Физическая архитектура системы ET 200S размещает модуль интерфейса (IM 151) в левом конце каждой станции,за которыми следуют модули питания и электронные модули, собранные на своих терминальных модулях через рельсы станции.

Внутренняя магистраль ∙ электрическое соединение, соединяющее все модули станции ∙ должна быть закрыта в правом конце.

Модуль окончания выполняет это закрытие: он обеспечивает конечную остановку для механической сборки и завершает электрическое завершение внутренних автобусных соединений.

An ET 200S station missing its termination module is like a backplane with an open connector — the dangling bus connections become a source of noise pickup and can prevent the interface module from correctly initialising the station.

Документация Siemens ET 200S определяет модуль терминации как необходимый компонент в каждой конфигурации станции, а не как дополнительное оборудование.

Из-за его небольших размеров и легкого веса, конечный модуль является одним из компонентов, которые чаще всего теряются или теряются во время сборки станции, модификацииили обслуживание .

Основные характеристики

ET 200S Архитектура

SIMATIC ET 200S - это гранулированная распределенная платформа I/O от Siemens, предназначенная для размещения точно подходящего количества точек I/O в каждом месте установки машины, а не для загрузки сверхразмерных модулей I/O.

Каждая станция ET 200S построена модуль за модулем: сначала модуль интерфейса, затем модули питания, затем комбинации двухканальных цифровых входных модулей, двухканальных цифровых выходных модулей,2-канальные аналоговые модули, и другие специализированные электроники, каждый из которых соединен с терминальным модулем, который несет проволоку поля.

Станция может быть такой же маленькой, как один электронный модуль, или такой же большой, как максимальная поддерживаемая конфигурация модуля интерфейса.

Внутри этой сборки внутренняя шина соединяет все модули слева направо вдоль рельса DIN.

Модуль интерфейса управляет шиной на левом конце, направляя данные связи PROFIBUS DP, логическую мощность 24 В постоянного тока и идентификационные сигналы модуля по всем установленным электронным модулям.

Автобус должен быть завершен в правом конце, чтобы предотвратить отражение и сигнализировать модулю интерфейса, что сканирование достигло конца станции.

Без этого модуля возникают две проблемы. the last terminal module in the row lacks its right-side locking mechanism — some terminal module designs rely on the termination module's mechanical engagement to secure the last module firmly to the rail.

Электрически открытый конец шины может вызывать ошибки связи в диагностическом цикле интерфейсного модуля.Обе проблемы решаются путем правильной установки терминационного модуля в качестве последнего элемента на правой стороне каждой станции ET 200S.

Размеры и физическая форма 30×106×7,5 мм

Модуль ликвидации - Слим 7.Глубина 5 мм и ширина 30 мм соответствуют профилю терминального модуля ET 200S ∙ он интегрируется с сборной станцией, не выступая за электронные модули.

Высота 106 мм соответствует высоте стандартного модуля ET 200S, сохраняя единообразный внешний вид станции на рельсе DIN.

Эти габариты объясняют вес модуля в 50 граммов.

Несмотря на свой легкий вес, корпус терминационного модуля изготовлен из того же инженерного пластика, что и другие компоненты ET 200S загрязнение воздуха) типично для среды контрольных шкафов.

Модуль не требует внешнего источника питания, никакой конфигурации и никакой аппаратной установки STEP 7.он закрывает соединения, которые он получает от последнего активного модуля в ряду.

Поставка модуля отключения Практические соображения по техническому обслуживанию

Поскольку на одну станцию ET 200S требуется один терминационный модуль, для установки с несколькими станциями ET 200S на производственном оборудовании требуется соответствующее число 1 на установленную станцию,плюс запас для поддержания.

Вес 0,05 кг и компактные габариты позволяют хранить несколько модулей в небольшом пространстве с минимальными затратами.

Наиболее распространенными сценариями, когда модуль отключения становится критической запасной, являются:

Расширение станции:Добавление электронных модулей к существующей станции ET 200S требует удаления модуля окончания, вставки новых модулей и переустановки модуля окончания в новом правом углу.Если в процессе этого процесса терминационный модуль потерян или поврежден, станция не может быть введена в эксплуатацию.

Перемещение станции:Перемещение станции ET 200S во время реконфигурации машины иногда приводит к тому, что конечный модуль теряется среди других компонентов во время демонтажа.Наличие запасной машины позволяет избежать задержек в ожидании замены и доставки.

Ввод в эксплуатацию новой станции:When commissioning a new ET 200S station from individual component purchases — particularly in markets where components are sourced from multiple suppliers — the termination module may not be included with the module kit if ordered separatelyУбедившись, что он в списке материалов, можно предотвратить задержки в день сборки.

Частые вопросы

Вопрос 1: Требуется ли один модуль окончания на станцию ET 200S или на стойку?

Один терминационный модуль требуется для каждой станции ET 200S, в частности, один в правом конце сборки модуля каждой станции.

В отличие от некоторых модульных систем PLC, где требуется конечный компонент на сегмент рельса,архитектура ET 200S использует один терминальный модуль на полную станцию независимо от количества электроники и терминальных модулей, установленных на этой станции..

Если объект имеет четыре отдельных станции ET 200S в разных местах установки машин, требуется четыре модуля окончания.

Вопрос 2: Модуль указан как запасная часть. Означает ли это, что он изначально был включен с другими компонентами ET 200S?

Да, в оригинальной системе ET 200S модули терминации обычно включаются в пакет модуля интерфейса или в состав комплекта станций.

6ES7193-4JA00-0AA0 перечислен как запасная часть, поскольку его основное назначение на рынке заключается в замене потерянных, поврежденных или отсутствующих модулей окончания в существующих установках.

Для новых станций ET 200S, строящихся с нуля, модуль окончания должен быть явно включен в список закупок компонентов,как может быть или не может быть включено в отдельные заказы модулей от дистрибьюторов.

Вопрос 3: Можно ли использовать модуль 6ES7193-4JA00-0AA0 с обоими вариантами PROFIBUS DP и PROFINET ET 200S?

Функция терминационного модуля заключается в механическом и пассивном электрическом терминационном автобусе, он не несет никакой протокольной электроники.

6ES7193-4JA00-0AA0 физически совместим со станциями ET 200S, основанными на обоих модулях интерфейса PROFIBUS DP (IM 151-1, IM 151-3 для PROFINET),поскольку внутренняя геометрия соединителя автобуса на заднем плане одинакова для всех типов станций ET 200S.

Терминальный модуль просто закрывает любые автобусные соединения, которые он получает от последнего электронического/терминального модуля в ряду, независимо от сетевого протокола станции.

Q4: Может ли станция ET 200S генерировать диагностическую сигнализацию, если отсутствует модуль окончания?

The interface module can detect the absence of the termination module in some configurations — particularly when the station's configuration stored in the PROFIBUS master (STEP 7 HW Config) expects a specific station structure.

Если станция не сообщает правильно во время сканирования шины, мастер DP генерирует диагностическую ошибку раба.

На практике некоторые конфигурации ET 200S могут работать, не вызывая немедленной критической тревоги, но отсутствие терминационного модуля создает риск перерывных ошибок связи,особенно в электрически шумной среде.

Установка терминационного модуля - всегда правильное действие, даже если непосредственная тревога не видна.

Q5: Какое максимальное количество электронных модулей может быть установлено в одной станции ET 200S до окончания модуля?

Максимальное количество электронных модулей на станцию ET 200S зависит от варианта интерфейсного модуля.на одной станции может быть установлено до 63 электронных модулей (хотя практический максимум часто ограничивается мощностью тока питания и конкретным сочетанием модулей)При IM 151-3 PN (PROFINET) максимальная величина также зависит от варианта.

Независимо от количества модулей, требуется один конечный модуль, всегда в самом правом положении станции после последнего электронного модуля.
