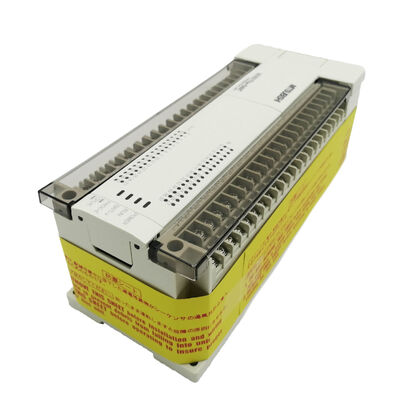

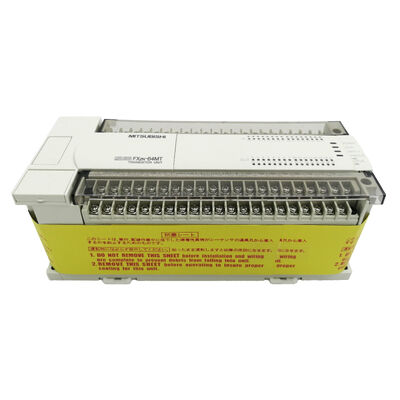

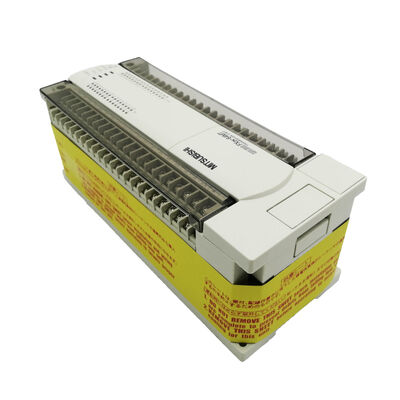

MITSUBISHI PLC Программируемый логический контроллер Транзистор выход FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 MELSEC FX2N 64-точечный выходной транзисторный ПЛК 32 DI / 32 DO, 8K шагов, RS-422, 24VDC

Номер части:FX2N-64MT-001

Производитель:Mitsubishi Electric (Япония)

Тип продукции:Главное управление ПЛУ MELSEC-F FX2N серии

Общий В/В:64 (32 входа / 32 выхода транзисторов)

64 точки, выходы транзисторов, встроенное управление импульсом

FX2N-64MT-001 - это 64-точечный выходный транзистор в серии FX2N от Mitsubishi, включающий в себя CPU, память, питание, I/O и порт связи RS-422 в одном модуле.Ничего дополнительного не нужно для запуска программы.Присоедините к 24В, запрограммируйте его с помощью GX Developer или GX Works2, и он запускается.

Разница между транзистором и реле имеет значение здесь. Выходные реле FX2N (FX2N-64MR) обрабатывают более высокие индуктивные нагрузки и цепи переменного тока, но переключаются за миллисекунды и изнашиваются в течение всего срока их контакта.Выходы транзисторов -МТ переключаются за микросекунды, не имеют контактного изнашивания, и могут генерировать импульсные поезда до 100 кГц с помощью встроенного PLSY,

инструкции по позиционированию PLSR, DRVA и DRVI. Для машин, требующих серво- или шагового управления оси наряду с большой базой ввода/выводаэто исключает необходимость в отдельном модуле позиционирования FX2N-1PG-E для одно- или двухосевых приложений.

32 входа включают X0 X5 в качестве высокоскоростных счетчиков каналов (до 60 кГц), подходящих для обратной связи кодера и высокоскоростного подсчета датчиков близости.32 выходных транзистора источника типа каждая ручка до 0.5A при 5 ̊30В постоянном.

Расширение и память

Автобус расширения FX2N соединяет цифровые модули ввода (FX2N-16EX, FX2N-32EX), цифровые модули вывода (FX2N-16EY, FX2N-32EY) и аналоговые модули (FX2N-2AD, FX2N-4AD, FX2N-2DA,FX2N-4DA) справа от базовой единицыОбщий объем расширяемых В/В составляет 256 точек.

Встроенная 8000-ступенчатая оперативная память охватывает большинство программ для одной машины.000 шагов (FX2N-EEPROM-16L для нелетающего хранилища без зависимости от батареи).

Порт RS-422 также поддерживает одноранговую сеть N:N между до 8 блоков FX2N

Основные характеристики

Частые вопросы

Q1: Каков максимальный выходный ток на транзисторный канал и на всех выходах?

Каждый канал обрабатывает до 0,5 А при 5 ̊30 В постоянном напряжении.Общий одновременный выходный ток по всем 32 каналам ограничен внутренним источником питания блока обычно около 8А для полной выходной группыЕсли многие выходы работают одновременно на или около 0,5 А, проверьте, что общая нагрузка остается в пределах этого бюджета во время проектирования системы.

Вопрос 2: Встроенные импульсные выходы Y0/Y1 на 100 кГц ¢ те же, что и FX2N-1PG-E. Когда еще стоит добавить модуль позиционирования?

Встроенные выходы используют инструкции PLSY, PLSR, DRVA и DRVI, которые охватывают простое позиционирование от точки к точке.FX2N-1PG-E добавляет специальные режимы позиционирования, двухскоростной подход, прерывание с помощью прерывания Встроенные выходы достаточны, а -1PG-E не требуется..

Вопрос 3: Поддерживается ли FX2N-64MT-001 до сих пор?

Серия FX2N прекращена. Для новых конструкций Mitsubishi рекомендует FX5U (MELSEC iQ-F). Для существующих установок FX2N GX Works2 продолжает поддерживать программирование и мониторинг.FX2N-64MT-001 доступен на рынке промышленных остатков.

Вопрос 4: Можно ли расширить память программы свыше 8000 шагов?

Кассета памяти в розетке передней панели расширяет емкость до 16 000 шагов.FX2N-EEPROM-16L обеспечивает нелеткое хранилище на базе EEPROM, которое сохраняет программу без резервного копирования батареи..

Q5: Может ли FX2N-64MT-001 управлять сервоусилителями серии Mitsubishi MR-J?

Да через встроенные импульсные выходы транзисторов Y0/Y1, подключенные к входным терминалам импульса сервоусилителя, с использованием инструкций по позиционированию DRVA/DRVI для двух осей.Для более сложного сервоуправленияВ приложении Mitsubishi приведены примеры проводки для усилителей MR-J2S, MR-J3, MR-JN и MR-JE.
