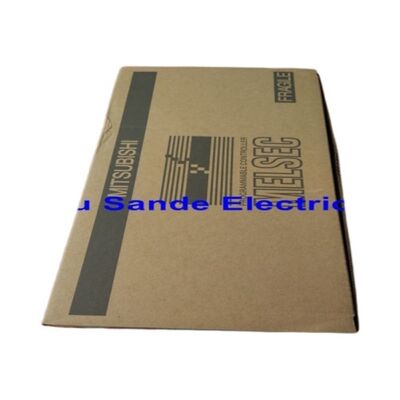

Мицубиши ПЛК программируемый логический контроллер FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Митсубиси FX2N-48MR-001 | 48-точечный компактный ПЛК MELSEC FX2N — 24 цифровых входа / 24 релейных выхода / 100–240 В переменного тока / 50 ВА / 8 тыс. шагов / RS-422

48 каналов, релейные выходы, питание переменного тока — практический профиль FX2N-48MR

FX2N-48MR-001 — это 48-канальный член семейства MELSEC FX2N — на одну ступень ниже по количеству входов/выходов по сравнению с 64-канальным FX2N-64MR и на одну ступень выше по сравнению с 32-канальным FX2N-32MR. Двадцать четыре цифровых входа и 24 релейных выхода в одном корпусе с питанием переменного тока, для приложений, попадающих в это число, модуль расширения не требуется.

Обозначение «MR» указывает на тип выхода: M = основной блок, R = релейные выходы. Контакты реле переключают нагрузки как переменного, так и постоянного тока — 24 выхода могут управлять катушками электромагнитных клапанов 24 В постоянного тока, катушками контактора двигателя 230 В переменного тока и индикаторными лампами при смешанных напряжениях от одного и того же контроллера, при этом каждый контакт реле электрически изолирован от внутренней логики ПЛК. Благодаря такой гибкости напряжения варианты релейных выходов остаются актуальными в машинных панелях, где полевая проводка обслуживает нагрузки с разным напряжением от разных источников питания.

Источник питания переменного тока рассчитан на напряжение 100–240 В переменного тока — один и тот же контроллер питает панель 120 В переменного тока в Северной Америке или панель 230 В переменного тока в Европе без изменений в аппаратном обеспечении.

Ключевые характеристики

FX2N-48MR-001 в линейке FX2N — где он находится

Семейство основных блоков FX2N включает пять типоразмеров: 32MR, 48MR, 64MR, 80MR и 128MR — все с релейным выходом, все с питанием от переменного тока, все с одним и тем же портом программирования RS-422 и программной памятью на 8000 шагов. Модель 48MR занимает второе место по размеру. Для машины, которой требуется 20 входов датчиков, 15 выходов исполнительных механизмов и несколько запасных точек для будущей проводки, 48MR обеспечивает адекватный ввод-вывод без большей занимаемой площади и стоимости, чем 64MR.

Суффикс -001 идентифицирует международную версию FX2N-48MR — стандартный международный диапазон входного напряжения (100–240 В переменного тока) в отличие от внутренних спецификаций напряжения для Японии. Это подходящий вариант для установок за пределами Японии.

Сценарии применения

Конвейерно-сортировочные системы:24 датчика приближения, фотоэлементы и кнопки на входах; контакторы двигателя, переключающие соленоиды и индикаторы на релейных выходах. Источник переменного тока подключается непосредственно к сети электропитания панели.

Упаковочные и фасовочные машины:Пилоты пневматических клапанов (24 В постоянного тока), катушки стартера двигателя (230 В переменного тока) и сигнальные лампы — все от одних и тех же контактов реле. Для полевых нагрузок со смешанным напряжением преобразование промежуточного реле не требуется.

Запасные части для обслуживания машины:Многие машины, оснащенные FX2N-48MR, продолжают производиться по всему миру. Замена на тот же номер модели сохраняет исходную карту адресов ввода-вывода и выходную проводку, не требуя внесения изменений в программу или аппаратных изменений выходного каскада.

Часто задаваемые вопросы

В1: В чем разница между FX2N-48MR-001 и FX2N-48MR-ES/UL?

Суффикс -001 идентифицирует международный вариант без сертификации UL/cUL. Суффикс -ES/UL идентифицирует ту же международную спецификацию, а также списки UL и cUL для рынков Северной Америки со строгими требованиями сертификации UL. Оба электрически идентичны. Укажите -ES/UL для установок в Северной Америке, где требуются компоненты управления, внесенные в список UL; -001 подходит для рынков, где сертификация CE соответствует нормативным требованиям.

В2: Можно ли добавить модули расширения к FX2N-48MR-001?

Да. FX2N поддерживает до 8 модулей расширения на правой шине расширения (для 48MR в сочетании с входом/выходом платы ЦП). Модули расширения добавляют цифровые и аналоговые входы-выходы, при этом общее количество точек ввода-вывода в системе составляет 256. Для связи FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus) или FX2N-CNV-BD с последующими модулями связи добавляют возможность последовательного интерфейса.

В3: Какое программное обеспечение требуется?

GX Developer или GX Works2 — среда программирования Mitsubishi для семейства FX2N. Ни GX Works3 (для серии iQ-R), ни стандартные редакторы IEC 61131-3 обычно не подключаются напрямую к FX2N без настройки совместимости. GX Works2 поддерживает релейную логику FX2N, FBD и набор команд серии FX, включая PID, Modbus, HSC и PTO/PWM.

Вопрос 4. Каков электрический срок службы контактов реле на FX2N-48MR?

Компания Mitsubishi указывает, что контакты реле рассчитаны на 100 000 операций при номинальной резистивной нагрузке (2 А/250 В переменного тока). Индуктивные нагрузки постоянного тока (соленоидные катушки) сокращают срок службы контактов из-за возникновения дуги всплеска напряжения при выключении — инерционные диоды на индуктивных нагрузках постоянного тока подавляют это и значительно продлевают срок службы контактов. Для выходов, работающих на высокой частоте, лучше подходят варианты транзисторных выходов (FX2N-48MT).

Вопрос 5: Каков путь перехода с снятой с производства модели FX2N-48MR?

FX5U-48MR/ES компании Mitsubishi является прямым функциональным эквивалентом текущей серии FX5 — 24DI, 24 релейных выхода, питание 100–240 В переменного тока — со значительно улучшенной обработкой, встроенным Ethernet и RS-485. Миграция требует повторной проверки программы в GX Works3 (экспорт GX Works2 помогает этому процессу); набор команд в значительной степени совместим, но некоторые различия требуют внимания. Для установок, где программа FX2N должна оставаться без изменений, FX3U-48MR/ES является более близким объектом миграции с той же средой GX Works2.
