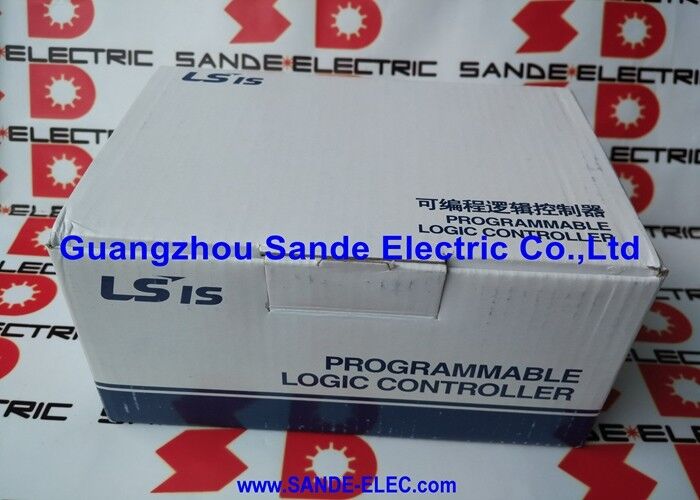

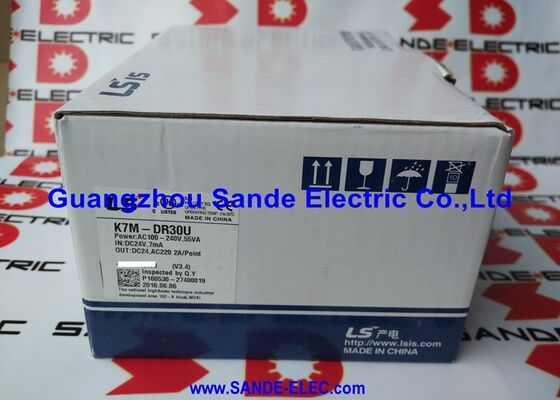

Программируемый логический контроллер LG LS K7M-DR30U K7MDR30U K7M-DR3OU

LS Electric K7M-DR30U∙ MASTER-K K120S компактный ПЛК ∙ 18 DI (24VDC) / 12 выходов реле / 2A на контакт / RS-232C / расширяемый

18 входов, 12 выходов ретрансляции

K7M-DR30U представляет собой компактный 30-точечный ПЛК из семейства MASTER-K K120S LS Electric. 18 цифровых входов 24VDC и 12 выходов реле в одном автономном корпусенет автобуса на заднем планеЭто самостоятельный контроллер для задач на уровне машины, где количество В/В входит в один блок.

Секция ввода постоянного тока принимает сигналы поля 24 В в практическом диапазоне питания (20,4 ̊28,8 ВДК), охватывая вариации толерантности от питания 24 ВДК панели без проблем с фильтрацией ввода.Этот диапазон совпадает со стандартными промышленными датчиками, фотоэлектрические элементы, переключатели ограничений и кнопки напрямую соединяются.

12 выходов реле имеют номинальное значение 2A на контакт как при постоянном 24V, так и при постоянном 220V. Это одно номинальное значение охватывает большинство выходной нагрузки машины: стандартные катушки контактора двигателя (AC 220V, 50 ‰ 200mA),24VDC пилоты электромоторных клапанов (100~300mA), и сигнальные лампы на любом напряжении все из одного и того же модуля без вставления реле для преобразования напряжения.Максимальное переключающее напряжение AC 250V / DC 110V обеспечивает пространство для панелей с 240VAC или 110VDC схемами управления.

Основные характеристики

МАСТЕР-К К120С Где находится К7М-ДР30У

Семейство MASTER-K LS Electric охватывает ряд самостоятельных размеров ПЛК. Подсерия K120S охватывает 30-точечный класс ввода/вывода, K7M-DR30U является его вариантом вывода реле.Более крупные варианты K120S распространяются до 60-точечного и более высокого количества В/В в той же архитектуре семейства; меньшие модели MASTER-K (K10S, K30S) охватывают более низкие показатели В/В.

K120S поддерживает расширение с помощью дополнительных модулей ввода/вывода на правой панели расширения,позволяет 30-точечной базовой единице расти, когда приложение требует больше полевых соединений, чем базовое оборудование обеспечивает.

Сценарии применения

Малые станки-инструменты и оборудование OEM:18 входов датчиков контролируют присутствие заготовки, состояние шпинделя и блокировки дверей. 12 выходов реле контролируют стартеры охлаждающего насоса, соленоиды крепления и индикаторные лампы.Самостоятельный контроллер устанавливается в электрическую коробку машины без инфраструктуры стойки.

Конвейерные и сортировочные панели:Входы фотоэлементов и датчиков близости; выходы реле контактора двигателя и дивертера. Смешанные нагрузки переменного тока и постоянного тока переключаются из одной и той же выходной секции реле.

Запасная часть технического обслуживания для установок MASTER-K:K7M-DR30U остается в эксплуатации во многих азиатских, европейских и южноамериканских промышленных установках.и программы лестницы без изменений.

Частые вопросы

Вопрос 1: Какое программное обеспечение используется для K7M-DR30U?

KGL Win - специальная среда программирования MASTER-K от LS Electric. Она обеспечивает логику лестницы (LD), диаграмму блоков функций (FBD) и программирование списка инструкций (IL).Подключение использует порт RS-232C на передней стороне процессора с совместимым адаптером USB-RS-232 и кабелем ПКВерсия KGL Win должна быть совместима с прошивкой процессора K120S.

Вопрос 2: В чем разница между K7M-DR30U и K7M-DT30U?

K7M-DR30U имеет выходы реле (R) с электромеханическими контактами, переключающими нагрузки переменного тока или постоянного тока со скоростью 2 А на контакт.Контакты реле обрабатывают смешанные нагрузки переменного тока / постоянного тока и обеспечивают гальваническую изоляцию; выходные транзисторы переключаются только на постоянный ток, быстрее и без контактного износа. Выберите реле для переменных нагрузок или нечастотных нагрузок постоянного тока; выберите транзистор для высокоскоростного переключения 24VDC.

Q3: Может ли K7M-DR30U расширяться за пределы 30 точек ввода/вывода?

Да, LS Electric предоставляет модули расширения для серии MASTER-K K120S. Цифровой вход, цифровой выход и аналоговые модули расширения I/O подключаются через правое соединение расширения.Максимальный общий объем В/В в расширенной конфигурации K120S зависит от мощности расширения модели ЦП; подтвердить из руководства по оборудованию K120S ограничения по количеству и типу конкретного модуля расширения.

Вопрос 4: Какая защита реле рекомендуется для индуктивных нагрузок постоянного тока?

Индуктивные нагрузки постоянного тока ̇ катушки реле, соленоидные клапаны и аналогичные устройства ̇ при выключении генерируют обратный пик напряжения.разрушают их и сокращают срок службы. Подключите свободно вращающийся диод через каждую индуктивную нагрузку постоянного тока (катод в сторону положительного рельса питания), чтобы поглотить пик. Для индуктивных нагрузок переменного тока,РС-снуббер по всей нагрузке уменьшает дугу как при создании, так и при разрыве.

Вопрос 5: Где находится источник K7M-DR30U?

Через авторизованных дистрибьюторов LS Electric (для действующих или недавно произведенных единиц) и через рынок запасных частей для промышленной автоматизации MASTER-K.Семейство MASTER-K имеет значительную установленную базу в производстве и коммунальных приложениях во всем мире; доступность на рынке послепродажного оборудования в целом хороша для 30-пунктного класса K120S.
