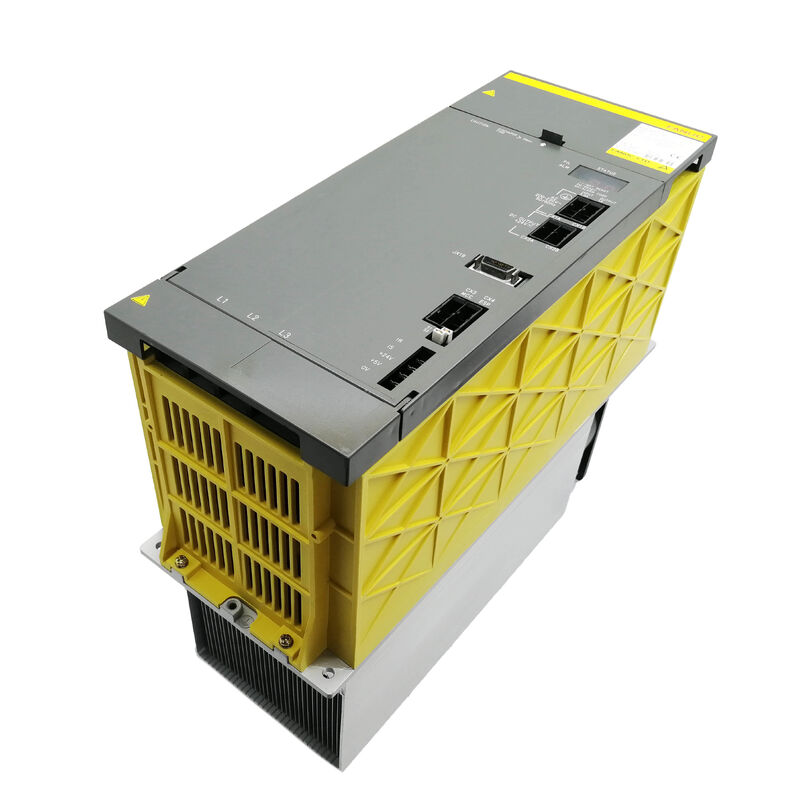

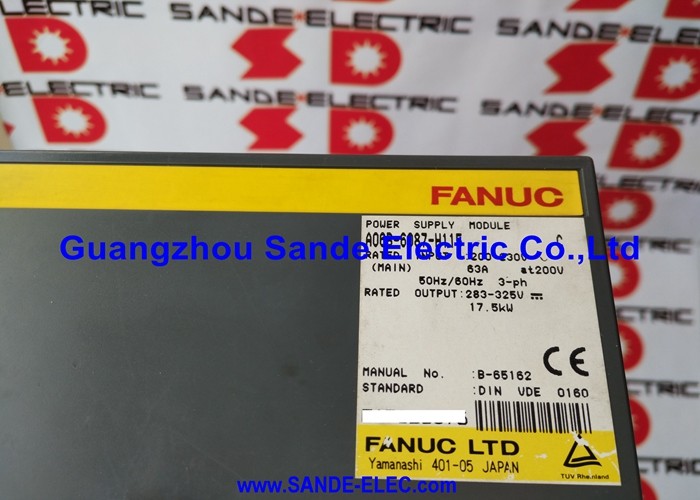

Fanuc A06B-6087-H115 — это PSM-15 — модуль питания класса 15 в системе приводов Fanuc серии alpha. Его задача фундаментальна: он принимает трехфазное переменное напряжение 200–230 В от сетевого питания, выпрямляет и регулирует его до стабильной шины постоянного тока 283–325 В и распределяет это напряжение шины по всем серво- и шпиндельным усилителям в стойке привода. Каждое движение оси, каждое вращение шпинделя, каждый импульс тока двигателя в станке с ЧПУ серии alpha в конечном итоге черпает энергию из выходной шины постоянного тока этого модуля. Это делает PSM-15 единой точкой непрерывности питания для всей системы привода — когда он выходит из строя, станок останавливается.

Номинальная мощность непрерывной работы 17,5 кВт определяет общую суммарную потребляемую мощность, которую PSM-15 может поддерживать для всех нижестоящих модулей привода одновременно.

В типичной конфигурации обрабатывающего центра среднего размера PSM-15 обслуживает модуль шпиндельного усилителя (SPM) и комбинацию модулей сервоусилителей (SVM), обеспечивая питание шпинделя и осей подачи в пределах этого диапазона 17,5 кВт.

Номинальный входной ток 63 А при напряжении 200 В отражает первичный ток переменного тока при полной выходной мощности, и эта цифра должна учитываться при проектировании электросети объекта — как с точки зрения номинала автоматического выключателя, так и с точки зрения импеданса линии электропитания.

Что отличает PSM-15 от более простых вариантов блоков питания PSMR (с тормозным резистором) того же семейства, так это его способность к активной регенерации энергии. Когда серво- или шпиндельный двигатель замедляется, кинетическая энергия, запасенная во вращающейся массе, возвращается через усилитель к шине постоянного тока.

В системе PSMR эта энергия рассеивается в резисторе в виде тепла. В PSM-15 схема активного фронтального преобразователя возвращает эту регенерированную энергию в трехфазную сеть переменного тока — фактически возвращая энергию в систему электроснабжения объекта, а не сжигая ее в виде тепла.

Для станков с высокой инерцией шпинделя или частыми сильными замедлениями эта регенеративная способность значительно снижает тепловыделение внутри электрического шкафа и повышает общую энергоэффективность системы привода.

PSM-15 — это модуль шириной 150 мм — шире, чем сервомодули SVM шириной от 60 до 90 мм, которые он питает — и оснащен как внутренними, так и внешними вентиляторами охлаждения, а также внешним радиатором с оребрением.

Эта схема теплоотвода отражает непрерывную работу при высоком токе, которую обеспечивает PSM-15: транзисторные модули на 200 А в его основе генерируют значительное тепло, которое должно постоянно отводиться для поддержания температуры компонентов в пределах номинальных значений.

Внешний вентилятор (A90L-0001-0335/B) и внутренний вентилятор (A90L-0001-0422) доступны по отдельности в качестве запасных частей, что важно, поскольку отказ вентилятора является устранимым событием технического обслуживания, а не причиной полной замены модуля.

Ключевые характеристики

Шина постоянного тока — что это значит для питания каждой оси

Шина постоянного тока 283–325 В, которую поддерживает PSM-15, — это не просто силовая шина, а резервуар энергии, из которого черпаются все мгновенные потребности в токе двигателя. Когда три сервооси одновременно ускоряются, все три одновременно потребляют ток из шины постоянного тока.

Передний выпрямитель PSM-15 и банк конденсаторов фильтра рассчитаны на пиковые переходные нагрузки нижестоящих усилителей, удерживая напряжение шины в пределах регулируемого диапазона 283–325 В.

Если суммарный пиковый ток превышает то, что может кратковременно обеспечить банк конденсаторов, напряжение шины проседает, и ЧПУ обнаруживает пониженное напряжение как сигнал тревоги привода.

Вот почему при выборе PSM для конкретного станка необходимо учитывать не только потребляемую мощность, но и пиковый одновременный ток всех подключенных осей.

Номинальное обозначение 15 кВт соответствует номинальной непрерывной мощности; фактическое оборудование PSM-15 поддерживает более высокие пиковые токи в течение коротких периодов времени, характерных для событий ускорения сервопривода.

Процедура выбора PSM Fanuc учитывает это, применяя коэффициент одновременной работы к сумме всех номинальных мощностей осей — PSM-15 мощностью 17,5 кВт непрерывно обычно подходит для систем, пиковый одновременный ток которых находится в пределах руководства по выбору.

Регенерация энергии — энергия и тепло

На станке без активной регенерации замедление шпинделя с номинальной скорости до нуля представляет собой серьезную проблему утилизации энергии.

Шпиндельный двигатель мощностью 7,5 кВт или 11 кВт, вращающийся со скоростью 6000 об/мин, накапливает значительную кинетическую энергию вращения. Остановить его за цикл смены инструмента за 2–3 секунды требует поглощения всей этой кинетической энергии где-то — в системе PSMR в резисторе; в системе PSM обратно в сеть переменного тока.

Схема активной регенерации PSM-15 непрерывно отслеживает напряжение шины постоянного тока и, когда энергия замедления вызывает повышение напряжения шины к верхнему пределу, переключает активный фронт для возврата тока в трехфазную сеть.

Это поддерживает шину постоянного тока в пределах регулирования без рассеивания тепла, устраняет необходимость в отдельном блоке тормозного резистора и снижает тепловую нагрузку внутри электрического шкафа.

За полную рабочую смену на станке с частыми сменами инструмента и циклами ускорения/замедления шпинделя тепловое преимущество внутри шкафа существенно — температура шкафа ниже, срок службы компонентов увеличивается, и может быть снижена потребность в мощности кондиционирования воздуха шкафа.

Система охлаждения и обслуживание вентиляторов

Теплоотвод PSM-15 использует три параллельных пути: внешний радиатор с оребрением отводит тепло от транзисторных модулей к наружному воздуху; внешний вентилятор (установленный снаружи модуля) прогоняет окружающий воздух через ребра радиатора; а внутренний вентилятор циркулирует воздух внутри корпуса модуля для предотвращения перегрева на управляющей электронике.

Все три пути должны быть работоспособны, чтобы модуль мог непрерывно поддерживать номинальную выходную мощность.

Обслуживание вентиляторов — наиболее распространенная профилактическая мера для обеспечения долговечности PSM-15. Оба вентилятора доступны в виде отдельных запасных частей и могут быть заменены без замены всего модуля.

Код ошибки AL02 на 7-сегментном дисплее передней панели PSM-15 указывает на остановку внутреннего вентилятора цепи управления — это предупреждение перед условием перегрева, и его следует рассматривать как срочное событие технического обслуживания, а не как отложенный ремонт.

Путь отказа внешнего вентилятора аналогичен: температура радиатора повышается до срабатывания AL03 (перегрев радиатора), что приводит к остановке привода.

Практическая рекомендация для предприятий, эксплуатирующих станки серии alpha, — записывать историю сигналов тревоги и заменять оба вентилятора во время любой плановой остановки технического обслуживания станка, независимо от того, вышел ли какой-либо вентилятор из строя, если известно, что модуль находится в эксплуатации более пяти лет непрерывной работы.

Износ подшипников вентилятора зависит от возраста и не всегда проявляется явным шумом до отказа подшипника.

Внутренние платы и обслуживаемые компоненты

PSM-15 содержит две основные платы: плата коммутации A20B-1006-0470 отвечает за подключения силовой части, сигналы управления затвором к транзисторным модулям и интерфейс ввода-вывода; плата управления A16B-2202-042x (суффикс зависит от ревизии) выполняет алгоритм регулирования, логику защиты и отображение сигналов тревоги на светодиодах.

Ни одна из плат не продается отдельно — модуль является единицей обслуживания.

Транзисторные модули (три блока по 200 А), внутренний вентилятор, внешний вентилятор, аккумуляторная батарея для цепи управления и предохранители шины постоянного тока доступны в качестве отдельных запасных частей и могут быть заменены квалифицированными инженерами по обслуживанию во время капитального ремонта.

Справочник кодов ошибок Alpha PSM-15

7-сегментный светодиодный дисплей на передней панели PSM-15 отображает коды ошибок в условиях неисправности. Основные значения ошибок, специфичные для PSM-15:

AL01 — Перегрузка по току в основной цепи (специфично для классов PSM-15 до PSM-30; отличается от PSM-5.5 и PSM-11, где AL01 указывает на неисправность IPM). Проверьте баланс напряжения трехфазной сети, входные сетевые предохранители и состояние реактора переменного тока.

AL02 — Остановлен вентилятор охлаждения цепи управления. Замените внутренний вентилятор перед возобновлением работы.

AL03 — Перегрев радиатора основной цепи. Проверьте работу внешнего вентилятора, убедитесь, что температура окружающей среды в шкафу соответствует спецификации, и подтвердите, что ребра радиатора не заблокированы охлаждающей жидкостью или стружкой.

AL04 — Падение напряжения на шине постоянного тока. Указывает на то, что шина постоянного тока упала ниже минимального рабочего порога. Может указывать на проблему с входным питанием, отказ секции выпрямителя в PSM или чрезмерный одновременный ток от нижестоящих модулей.

AL07 — Низкое напряжение постоянного тока (неисправность цепи заряда шины постоянного тока при запуске). Цепь предварительной зарядки шины постоянного тока не смогла поднять напряжение шины до рабочего в ожидаемое время — часто указывает на отказ резистора предварительной зарядки или контактора в PSM.

Часто задаваемые вопросы

В1: Может ли A06B-6087-H115 питать модули усилителей серий alpha и alpha i в одной стойке привода?

Семейство PSM A06B-6087 — это поколение блоков питания, соответствующее усилителям серии alpha (до i) — в частности, семействам SVM и SPM A06B-6079, A06B-6080, A06B-6088, A06B-6089 и A06B-6096.

Усилители поколения alpha i (ai) (SVM серии A06B-6114) используют блоки питания aiPS серии A06B-6110.

Эти два поколения блоков питания несовместимы в пределах одной шины привода.

Станок, подвергающийся частичной модернизации системы привода с alpha на alpha i, потребует замены PSM, а также модулей SVM и SPM для поддержания совместимой архитектуры шины питания.

В2: Каково назначение рекомендуемого реактора переменного тока (A81L-0001-0123) на входе PSM-15?

Реактор переменного тока (также называемый сетевым реактором) устанавливается между источником питания объекта и трехфазными входными клеммами PSM-15.

Он выполняет две функции: ограничивает скорость нарастания тока во время фазы предварительной зарядки шины постоянного тока при запуске, снижая пусковой ток для выпрямительных диодов PSM и линии электропитания объекта; и ослабляет гармонические искажения, которые схема выпрямителя PSM в противном случае вносила бы обратно в систему электропитания объекта.

На объектах со строгими требованиями к качеству электроэнергии или где PSM совместно использует линию питания с чувствительным оборудованием, реактор не является опцией — это защита как системы привода, так и инфраструктуры электроснабжения объекта.

В3: Когда PSM-15 показывает AL01, следует ли заменять весь модуль или можно более точно диагностировать неисправность?

Для класса PSM-15 AL01 указывает на перегрузку по току в основной цепи — трехфазный переменный ток, протекающий в выпрямительную секцию, превысил порог защиты. Прежде чем заключить, что внутренние выпрямитель или транзисторные модули PSM вышли из строя, проверьте: напряжение трехфазной сети на входных клеммах PSM (дисбаланс напряжения или просадка сети могут вызвать кажущуюся перегрузку по току), входные сетевые предохранители, реактор переменного тока, если установлен (обрыв фазы в реакторе вызывает сильный дисбаланс сети) и коррелирует ли сигнал тревоги с конкретным рабочим событием (запуск шпинделя, одновременное ускорение нескольких осей).

Неисправность, которая появляется только при большой нагрузке, может указывать на пограничный транзисторный модуль, в то время как неисправность, которая появляется сразу при включении питания, указывает на проблему с выпрямителем или цепью предварительной зарядки.

В4: Как номинальная выходная мощность 17,5 кВт используется для выбора размера PSM-15 для конкретной конфигурации станка?

17,5 кВт PSM-15 — это номинальная непрерывная мощность — общая мощность, которую модуль может подавать на все подключенные модули SVM и SPM одновременно без превышения тепловых пределов.

Чтобы проверить адекватность PSM-15 для данного станка, суммируйте номинальную непрерывную мощность всех подключенных модулей усилителей (серво + шпиндель), примените коэффициент одновременной работы (обычно 0,7, чтобы учесть тот факт, что все оси редко требуют полной номинальной мощности одновременно) и убедитесь, что эта цифра ниже 17,5 кВт.

Кроме того, убедитесь, что пиковый ток шпиндельного двигателя при запуске или во время интенсивной резки не превышает пиковую мощность PSM в течение всего события.

В5: Каковы последствия отказа внутреннего или внешнего вентилятора в PSM-15 для станка и насколько срочен ремонт?

Отказ вентилятора следует рассматривать как срочный — не потому, что станок останавливается немедленно, а потому, что оставшийся тепловой запас уменьшается, а время до остановки, связанной с перегревом, становится непредсказуемым.

При остановленном внешнем вентиляторе температура радиатора повышается во время работы до срабатывания AL03, и PSM останавливается для защиты транзисторных модулей.

В прохладной окружающей среде это может занять минуты или часы; в летней производственной среде с горячим шкафом это может произойти в течение нескольких минут после остановки вентилятора. Отказ внутреннего вентилятора имеет аналогичные последствия для температуры платы управления.

В любом случае продолжайте эксплуатировать станок только при тщательном наблюдении и планируйте немедленную замену вентилятора — замена вентилятора является незначительным ремонтом по сравнению с заменой транзисторного модуля, которая потребуется при отказе из-за перегрева.
