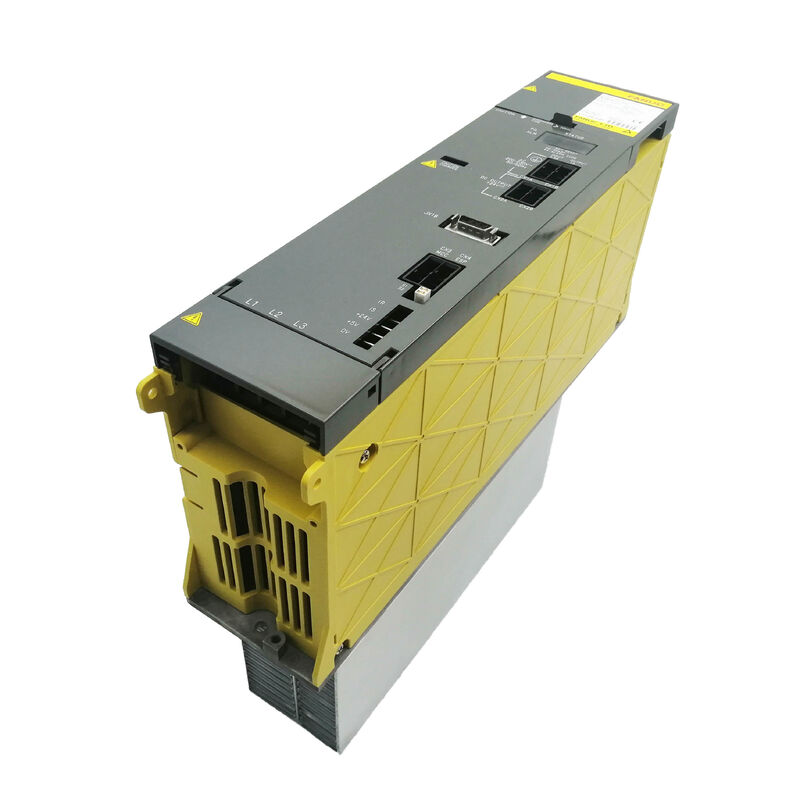

Модуль питания Fanuc Servo A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

Fanuc A06B-6077-H111 | Модуль питания Alpha PSM-11 — Преобразователь сервопитания, 13,2 кВт, 3-фазное напряжение 200–230 В переменного тока, 49 А, шина постоянного тока 283–325 В

Обзор

Fanuc A06B-6077-H111 в классификации продукции Fanuc имеет обозначение «преобразователь сервопитания» — и этот термин точно отражает инженерную роль модуля. Расположенный между трехфазным источником переменного тока предприятия и усилителями сервопривода и шпинделя, которые приводят в движение оси станка, PSM-11 выполняет преобразование мощности, которое делает возможным управление движением: выпрямляет и регулирует переменный ток в стабильное напряжение шины постоянного тока 283–325 В, от которого питаются все модули серии Alpha SVM и SPM на станке.

В иерархии приводов Alpha от Fanuc PSM-11 относится к группе продуктов A06B-6077 — меньшему из двух семейств источников питания Alpha, расположенному ниже серии A06B-6087, которая охватывает PSM-15 — PSM-55.

Это различие в семействе не является косметическим; модули A06B-6077 были разработаны специально для компактных и малых конфигураций станков, где суммарная потребляемая мощность системы привода укладывается в 13,2 кВт.

Станок с небольшим двигателем шпинделя (класс 3,7 кВт или 5,5 кВт) и двумя или тремя компактными сервоосями, управляемыми ЧПУ серии 0-D или 16/18/21, является естественным применением PSM-11.

Мощность 13,2 кВт обеспечивает достаточный запас для этой конфигурации, а компактный формат модуля (~2,26 кг) подходит для небольших электрических шкафов, характерных для этого класса станков.

PSM-11 включает активную регенерацию мощности — тот же механизм возврата энергии, что и у более крупных модулей PSM серии A06B-6087.

При замедлении осей энергия торможения двигателя преобразуется обратно в переменный ток и подается в трехфазную сеть, а не рассеивается в резисторе.

Для небольших станков с частыми циклами позиционирования эта регенерация означает более прохладные шкафы и меньшее потребление энергии от сети предприятия в течение производственной смены.

Альтернатива — тип PSMR в серии A06B-6081 — требует отдельного внешнего блока разрядного резистора; PSM-11 полностью устраняет эту необходимость.

Одна из спецификаций, отличающая PSM-11 от других модулей семейства Alpha, — это требование внешнего принудительного охлаждения.

Официальная документация системы Alpha от Fanuc явно относит PSM-11 к группе модулей, требующих внешнего принудительного воздушного охлаждения, наряду с гораздо более крупными PSM-45.

Для модуля мощностью 13,2 кВт и весом ~2,26 кг это может показаться неожиданным — это отражает компактную конструкцию корпуса PSM-11, которая не предусматривает автономного радиатора и вентилятора, как у модулей A06B-6087 шириной 150 мм.

Установка должна обеспечивать направленный поток воздуха через поверхности радиатора PSM-11; полагаться только на естественную конвекцию в шкафу при полной нагрузке приведет к отключениям по перегреву радиатора AL03.

Ключевые характеристики

Преобразователь сервопитания — Понимание роли в цепи приводов Alpha

В архитектуре системы приводов Alpha мощность течет от сети предприятия → PSM → шина постоянного тока → усилители SVM/SPM → двигатели. Роль PSM-11 в этой цепи — этап преобразования переменного тока в постоянный.

Он не управляет скоростью или положением двигателя — это ответственность модулей SVM и SPM ниже по цепи. PSM-11 поддерживает на шине постоянного тока регулируемое напряжение, от которого зависят все нижестоящие модули, подавая мгновенный ток, необходимый этим модулям при пиковых нагрузках при ускорении или резке выше среднего.

Качество регулирования напряжения на шине постоянного тока напрямую влияет на производительность нижестоящих усилителей.

Отклонения напряжения на шине за пределы окна 283–325 В — будь то просадки из-за недостаточного тока питания или перерегулирование из-за энергии регенерации, поступающей быстрее, чем она может быть возвращена — вызывают аварийные сигналы привода, останавливающие станок.

Схема управления PSM-11 непрерывно отслеживает напряжение на шине и регулирует рабочий цикл выпрямителя, чтобы удерживать шину в пределах спецификации, обеспечивая стабильную шину питания, требуемую для качества контура сервопривода.

Номинальный входной ток переменного тока 49 А при 200 В соответствует примерно 13 кВт активной входной мощности — что близко соответствует номинальной выходной мощности постоянного тока 13,2 кВт после учета потерь при преобразовании. Эта тесная связь между входом и выходом определяет тепловую эффективность модуля; большая часть входной мощности фактически достигает шины постоянного тока, а небольшая доля превращается в тепло в коммутирующих компонентах.

A06B-6077 против A06B-6087 — Два семейства Alpha, одна концепция шины

Семейства A06B-6077 (PSM-5.5 и PSM-11) и A06B-6087 (PSM-15 — PSM-55) оба обеспечивают одинаковый выход шины постоянного тока 283–325 В и используют тот же принцип активной регенерации. Различия заключаются в уровне мощности, физическом формате и совместимых спецификациях плат.

PSM-11 не может напрямую заменить PSM-15 в том же слоте корпуса — отличаются физические размеры корпуса и схема подключения шины постоянного тока.

Каждое семейство имеет свои внутренние платы (A06B-6077 использует A16B-2202-0461/A16B-2202-0420; A06B-6087 PSM-15 использует A20B-1006-0470/A16B-2202-042x), и они не взаимозаменяемы.

Однако нижестоящие усилители SVM и SPM совместимы с питанием от шины постоянного тока любого из семейств — усилитель SVM, потребляющий ток от шины PSM-11, и усилитель SVM, потребляющий ток от шины PSM-26, оба видят одинаковое регулируемое напряжение 283–325 В и работают одинаково с точки зрения усилителя.

Обнаружение утечек и справочник аварийных сигналов

PSM-11 включает схему обнаружения утечек, которая контролирует условия замыкания на землю в подключенной проводке выходного двигателя. Это обеспечивает раннее предупреждение о деградации изоляции обмоток до полного отказа. Основные коды аварийных сигналов на дисплее передней панели PSM-11:

AL01 — Перегрузка по току в основном силовом модуле (неисправность IPM класса PSM-11 — обратите внимание, что это отличается от PSM-15 и выше, где AL01 означает перегрузку по переменному току на входе).

AL02 — Остановлен вентилятор цепи управления. Замените внутренний вентилятор (A90L-0001-0422) перед продолжением работы.

AL04 — Падение напряжения на звене постоянного тока. Проверьте нижестоящие усилители и соединения шины.

AL05 — Неполное предварительное заряжание шины постоянного тока. Проверьте цепь предварительного заряжания внутри модуля.

Часто задаваемые вопросы

В1: Если PSM-11 требует внешнего принудительного охлаждения, какова минимальная необходимая схема воздушного потока в шкафу станка?

Руководство по установке серии Alpha от Fanuc (B-65162) указывает требуемый воздушный поток для каждого типа PSM. Для PSM-11 основным требованием является то, чтобы прохладный внешний воздух — а не рециркулируемый воздух шкафа — направлялся через поверхности радиатора модуля.

Выделенный небольшой осевой вентилятор, установленный для направления внешнего воздуха через радиатор, или конструкция шкафа с принудительным потоком воздуха извне шкафа через зону радиатора PSM-11 удовлетворяют этому требованию.

Необходимый объем воздушного потока определяется тепловым сопротивлением радиатора и тепловыделением при входном токе 49 А — в руководстве B-65162 указан точный тип вентилятора и минимальная скорость воздушного потока.

В2: Может ли A06B-6077-H111 питать усилители серии Alpha i (A06B-6114 SVM) вместо оригинальных модулей Alpha SVM?

Нет. PSM серии Alpha (A06B-6077 и A06B-6087) и aiPS серии Alpha i (A06B-6110 и A06B-6140) архитектурно разделены.

Напряжение на шине постоянного тока аналогично, но распределение управляющего питания, аппаратное обеспечение шины и архитектура связи между PSM и нижестоящими усилителями специфичны для каждого поколения.

Усилители SVM серии Alpha i (A06B-6114) требуют источника питания aiPS серии Alpha i (серии A06B-6110/6140).

Подключение усилителя A06B-6114 SVM к шине PSM-11 не является поддерживаемой конфигурацией.

В3: Каковы последствия игнорирования внешнего принудительного воздушного охлаждения PSM-11 во время работы станка?

Без внешнего принудительного воздушного охлаждения температура радиатора PSM-11 будет повышаться при продолжительной работе. Скорость повышения зависит от температуры окружающей среды в шкафу и фактического уровня нагрузки.

При полной выходной мощности 13,2 кВт в шкафу без выделенного охлаждения PSM-11 в конечном итоге возникнет AL03 (перегрев радиатора). Модуль отключается для защиты транзистора IPM.

При пониженных нагрузках радиатор может оставаться ниже порога AL03 дольше, но тепловой запас уменьшается, и любое повышение температуры окружающей среды может привести к срабатыванию — ненадежная ситуация для производства. Внешнее охлаждение требуется, а не является опцией.

В4: PSM-11 указан как совместимый с системами управления серии 0-C и 0-D. Поддерживает ли он также системы управления 0i и 16i/18i?

Да. A06B-6077-H111 совместим с семейством систем управления 0i-A (которое использует систему приводов Alpha), а также с системами управления серии 16 (A/B), 18 (A/B) и 21 (A/B).

Совместимость с 0-C и 0-D отражает самые ранние цифровые системы управления сервоприводами в линейке Fanuc, которые использовали архитектуру приводов Alpha.

PSM-11 продолжает служить источником питания для компактных систем приводов Alpha во всех этих поколениях систем управления.

В5: После установки сменного A06B-6077-H111, какие проверки подтверждают правильную работу модуля?

Включите питание станка и наблюдайте за индикатором на передней панели PSM-11 — нормальная работа должна отображаться стабильным индикатором состояния в течение нескольких секунд после подачи питания, после завершения предварительного заряжания шины постоянного тока. Убедитесь, что на дисплее PSM или на экране аварийных сигналов сервопривода ЧПУ не отображается никаких аварийных сигналов.

Проверьте, отображается ли напряжение на шине постоянного тока на дисплеях состояния модуля SVM, как ожидалось. Если все индикаторы состояния нормальные, запустите каждую ось в режиме медленного ручного перемещения, чтобы подтвердить работу контура сервопривода, прежде чем возвращать станок к автоматическому циклу.

Задокументируйте код аварийного сигнала перед заменой и убедитесь, что он не повторяется.
