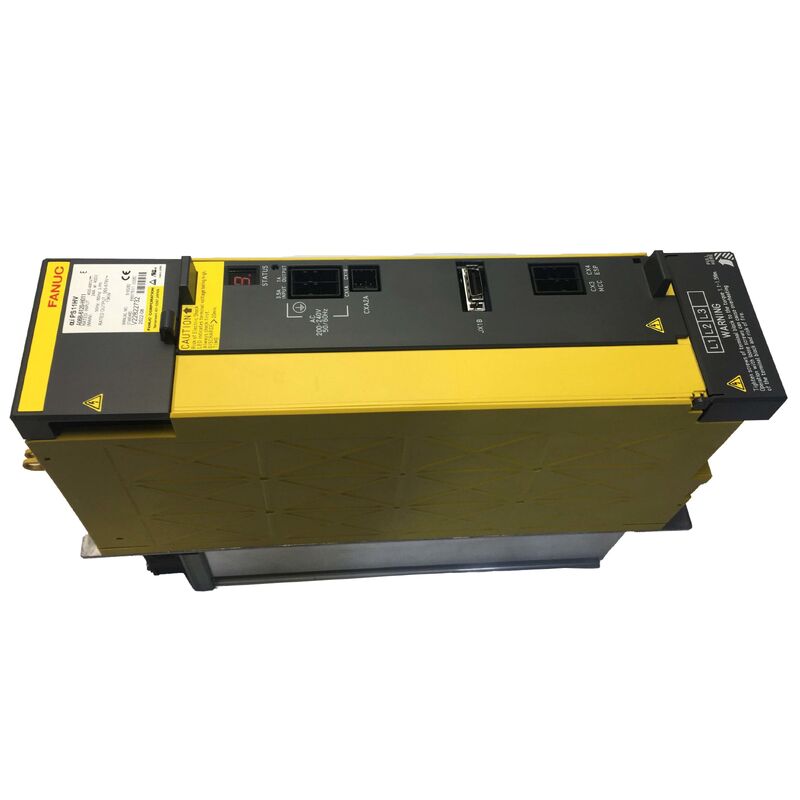

FANUC A06B-6120-H011 | Модуль питания Alpha i PSM-11HVi — 11 кВт / 400 В переменного тока / 90 мм / Внешний радиатор

HV — Что отличает этот модуль

A06B-6120-H011 — это PSM-11HVi — модуль питания мощностью 11 кВт из серии Alpha i HV (высокое напряжение) от FANUC. Обозначение HV указывает на класс напряжения питания станка: этот модуль принимает трехфазное входное напряжение 400 В переменного тока и создает регулируемую шину постоянного тока, которая питает сервоприводные и шпиндельные усилители с рейтингом HV в том же шкафу.

Он не взаимозаменяем со стандартной серией Alpha PSM на 200 В (A06B-6077-H111, PSM-11). Оба выдают 11 кВт и имеют одинаковую ширину корпуса 90 мм, но A06B-6077 работает от входного напряжения 200–230 В переменного тока, в то время как A06B-6120 разработан для 400 В переменного тока. Входящее напряжение питания станка определяет, какой из них является правильным — установка PSM с неправильным классом напряжения создает фундаментальное несоответствие, которое не может быть исправлено параметрами.

При мощности 11 кВт PSM-11HVi обеспечивает шину постоянного тока для системы привода Alpha i HV с рейтингом 400 В: комбинация шпиндельных усилителей HV и сервоприводных усилителей HV, подключенных к общей шине постоянного тока. Выбор правильной мощности PSM зависит от суммарного непрерывного потребления всех подключенных приводов HV в шкафу.

Основные характеристики

Корпус 90 мм — Охлаждение и физическое соответствие

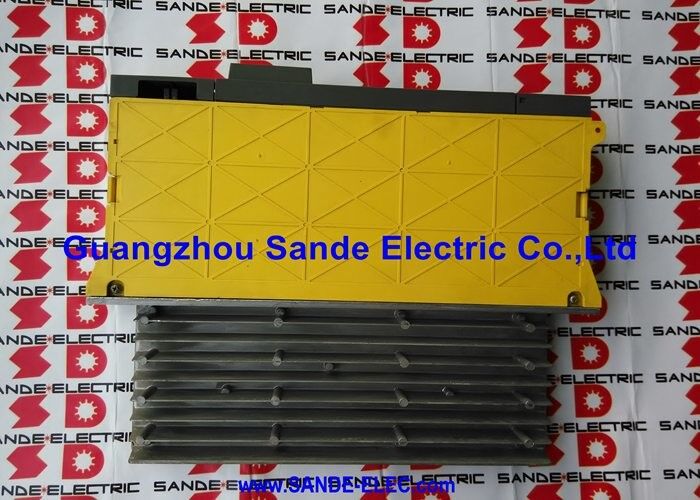

Корпус PSM-11HVi шириной 90 мм имеет внешний радиатор сзади, внутренний вентилятор, циркулирующий воздух по электронике управления, и внешний вентилятор, помогающий охлаждению радиатора. Оба вентилятора являются изнашиваемыми деталями — внутренний вентилятор (обслуживается как отдельная запасная часть) следует заменять через установленные интервалы для поддержания эффективности охлаждения. Износ подшипников вентилятора вызывает слышимый шум до полного отказа вентилятора; планируйте замену вентилятора во время планового окна обслуживания, а не ждите аварийного сигнала охлаждения.

Внешний радиатор проходит через заднюю панель шкафа. Установка шкафа требует полной глубины модуля — примерно 307 мм — за передней монтажной поверхностью, с достаточным зазором для воздушного потока радиатора. Блокировка пути охлаждения радиатора вызывает аварийные сигналы тепловой перегрузки при нагрузке.

Часто задаваемые вопросы

В1: В чем разница между A06B-6120-H011 (PSM-11HVi) и A06B-6077-H111 (PSM-11)?

Оба являются модулями питания мощностью 11 кВт шириной 90 мм, но они обслуживают разные классы входного напряжения. A06B-6077-H111 принимает трехфазное входное напряжение 200–230 В переменного тока; A06B-6120-H011 принимает трехфазное напряжение 400 В переменного тока. Приводы, которые они питают, также отличаются — A06B-6120 питает приводы Alpha i с рейтингом HV, разработанные для входного напряжения 400 В, а не серию на 200 В. Перед заказом подтвердите напряжение питания станка и подключенные приводы.

В2: Можно ли ремонтировать платы PSM-11HVi по отдельности?

Карта управления и плата проводки не поставляются отдельно — при отказе на уровне платы требуется замена или обращение к специалисту, способному ремонтировать платы на компонентном уровне. Транзисторный модуль на 100 А и вентиляторы охлаждения доступны в качестве отдельных запасных частей и могут быть заменены во время обслуживания.

В3: PSM-11HVi показывает аварийный сигнал перенапряжения шины при нормальной нагрузке. Что следует проверить?

Перенапряжение шины при нормальной нагрузке без сильного рекуперативного торможения указывает на неисправность в активной выпрямительной ступени — IGBT или схеме управления затвором, которая больше не регулируется должным образом. Не сбрасывайте и не возобновляйте работу. Неконтролируемое повышение напряжения на шине постоянного тока может повредить подключенные приводы. PSM требует обслуживания или замены перед возвращением станка в эксплуатацию.

В4: Требует ли замена A06B-6120-H011 изменения параметров ЧПУ?

Нет. PSM не хранит параметры ЧПУ. После физической замены подайте питание и проверьте правильное напряжение на шине постоянного тока на подключенных приводах HV перед включением осей. Убедитесь, что все соединительные кабели и оптоволоконные соединения в цепи привода правильно установлены перед включением питания.

В5: Как следует оценивать бывший в употреблении A06B-6120-H011 перед установкой?

Проверьте оба вентилятора на плавность вращения и правильную скорость при включении питания. Осмотрите транзисторный модуль на наличие видимых термических нагрузок или следов обгорания. Статическая проверка на стенде подтверждает появление напряжения на шине при отсутствии нагрузки — но динамическое нагрузочное тестирование на соответствующей системе привода Alpha HV с нагрузками двигателя является единственной проверкой, подтверждающей производительность переключения транзистора в реальных условиях. Приобретайте у поставщиков, предлагающих нагрузочное тестирование и гарантийный срок с даты установки.
