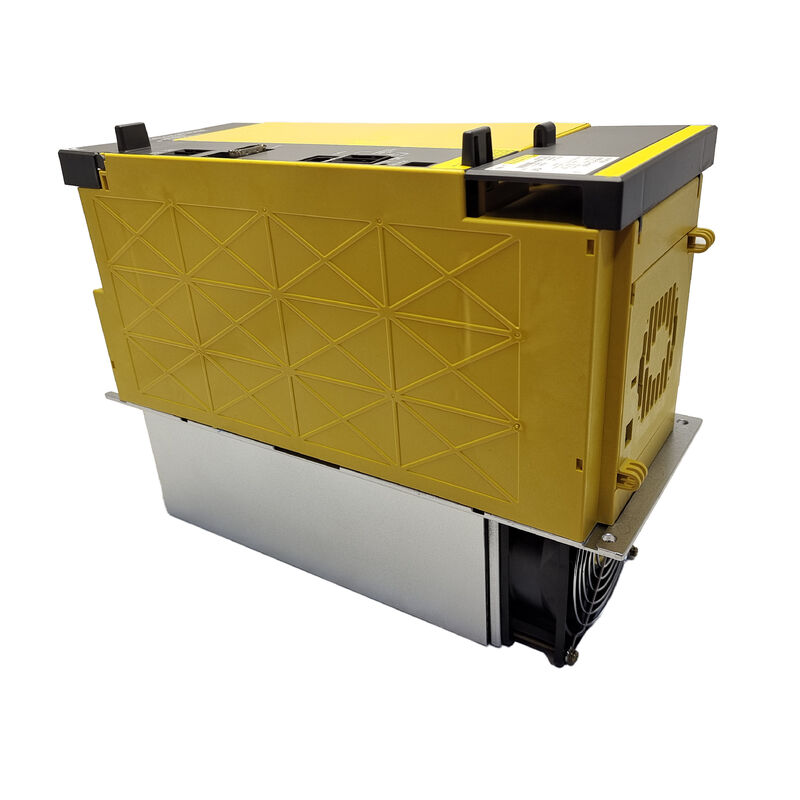

FANUC A06B-6110-H030 Модуль питания серии Alpha i PSM-30i
ВA06B-6110-H030∆ назначилPSM-30iв системе привода FANUC серии Alpha i Он преобразует трехфазные токоведущие сети в регулируемое напряжение постоянного тока, которое питает каждый αi сервоусилитель и усилитель шпинделя в цепочке, с встроенной возможностью регенерации энергии.
Роль в архитектуре приводов αi серии
Система привода серии Alpha i FANUC использует модульную архитектуру, в которой серво- и шпиндельные модули усилителей получают питание от общей высоковольтной постоянной токовой шины, предоставляемой специальным модулем питания.PSM-30i служит источником этой магистрали постоянного тока для систем класса 200 ВНеисправность PSM останавливает все оси движения, что делает этот модуль критическим компонентом обслуживания.
Технические спецификации
| Параметр | Стоимость |
|---|
| Номер части | A06B-6110-H030 |
| Определение модели | PSM-30i / αiPS-30 |
| Серия | FANUC Alpha i (αi) ¢ Серия 6110 |
| Тип модуля | Модуль питания переменного тока с регенерацией |
| Входное напряжение | 200-240 В переменного тока, 3-фазный, 50/60 Гц |
| Выходное напряжение (DC Bus) | 283-339 В постоянного тока |
| Номинальная выходная мощность | 30 кВт |
| Способ регенерации | Регенерация мощности (возвращает энергию в линию переменного тока) |
| Вес | Примерно 8,2 кг. |
| Поколение | Серия 6110 первого поколения |
| Последовательная часть | A06B-6140-H030 |
| Производитель | Корпорация FANUC, Япония |
Преимущества регенерации энергии
В отличие от более старых систем, которые использовали тормозные резисторы для рассеивания энергии в виде тепла, PSM-30i использует технологию регенерации источника питания для возвращения энергии замедления двигателя в линию питания переменного тока.Этот подход значительно снижает потребление энергии, устраняет блоки резистора в качестве точек отказа и устраняет тепловую нагрузку из теплового бюджета шкафа.
Коды тревоги и диагностика
A06B-6110-H030 имеет на борту самодиагностику, которая сообщает о неисправностях с помощью кодов сигнализации LED:
| Сигнализация | Состояние |
|---|
| AL-1 | Превышение тока в основном энергомодуле |
| АЛ-2 | Прохладитель отключен (внутренний) |
| АЛ-3 | Сверхтемпература теплоотвода основной цепи |
| АЛ-4 | Снижение напряжения в одночасовой шине |
| АЛ-5 | Главный конденсатор не зарядился в течение указанного времени |
| AL-6 | Входное питание ненормально |
| АЛ-7 | Необычно высокое напряжение в одночасовой шине |
| AL-A | Внешний охлаждающий вентилятор (вентилятор теплоотвода) отключен |
| AL-E | Входное питание ненормально |
AL-4 и AL-5 являются распространенными неисправностями поля, часто связанными с деградацией конденсатора после долгих лет службы.
Совместимые системы с ЧПУ
A06B-6110-H030 предназначен для систем привода αi серии класса 200В на основных платформах FANUC:
- Серия FANUC 0i0i-B, 0i-C, 0i-D)
- Серия FANUC 16i / 18iВысокофункциональные станки с ЧПУ для многоосевых станков обработки и станков обработки мельниц
- Серия FANUC 21iСредний класс с ЧПУ, распространенный в азиатских и европейских станках
- Серия FANUC 30i / 31i / 32iНаиболее мощная платформа для высокоскоростной обработки и высокоточного аэрокосмического оборудования
Квалификация 30 кВт распространяется на конфигурации машин, для которых не требуются более крупные варианты PSM-37i или PSM-55i.
Сравнение поколений
A06B-6110-H030 принадлежит к первому поколению модулей питания серии 6110 FANUC Alpha i.A06B-6140-H030, который имеет обновленные пересмотры ПКБ и модифицированные панели проводки при сохранении той же механической оболочки и электрического интерфейса.Серия 6140 служит заменой формы и функции 6110 в большинстве установок.
Стратегия технического обслуживания и запасных частей
PSM является одной из наиболее приоритетных запасных частей для объектов, работающих на оборудовании серии FANUC αi, поскольку:
- Неисправность PSM одновременно отключает все движение машины без ухудшения режима работы
- Обрабатывающие центры и токарные центры с неисправной ПСМ не могут производить детали до замены
- Нагрузка на 30 кВт распространяется на большинство стандартных 3-х-пятиосевых вертикальных станков обработки и станков обработки с ЧПУ
Наличие проверенного запасного модуля минимизирует время простоя производства во время критических сбоев.
Часто задаваемые вопросы
В чем разница между A06B-6110-H030 и A06B-6140-H030?
Оба являются модулями питания FANUC PSM-30i с номинальной мощностью 30 кВт для систем серии αi класса 200В. A06B-6110-H030 - это версия первого поколения (6110 серии);A06B-6140-H030 является преемником второго поколения с обновленными пересмотрами PCB.Они имеют одинаковую механическую установку, электрические соединения и функциональные характеристики.
Какие системы управления FANUC CNC и типы машин используют A06B-6110-H030?
PSM-30i используется в любой системе привода серии αi класса 200В FANUC в паре с управляющими устройствами FANUC 0i, 16i, 18i, 21i, 30i, 31i или 32i.Общие применения включают вертикальные и горизонтальные станки обработки, CNC-оборотные центры и 5-осевые машины, где общая мощность сервомотора и спиндового двигателя находится в пределах 30 кВт.
Что на самом деле делает PSM-30i в кабинете привода?
PSM преобразует трехфазные 200-240V переменной сети в регулируемое напряжение постоянного тока (283-339V постоянного тока), которое поставляет энергию двигателя для всех сервоусилителей модулей и шпиндельных модулей усилителей в αi серии цепочкиОн также обеспечивает 24В постоянного тока для управления модулями усилителей.
Почему на моем PSM-30i появляется AL-4 или AL-5, и что мне сначала проверить?
AL-4 (падение напряжения постоянного тока) и AL-5 (отсутствие зарядки основного конденсатора) часто вызываются деградацией конденсатора в разделе магистрали постоянного тока устаревших блоков PSM.проверка трехфазного входного напряжения на правильное напряжение, сбалансированные фазы и отсутствие открытой фазы (AL-E). Если входная мощность подтверждена хорошей, модуль, вероятно, требует ремонта или замены на уровне компонента.
А06Б-6110-H030 можно починить, а реконструированная установка - жизнеспособная альтернатива?
Да, специализированные мастерские FANUC по ремонту приводов восстанавливают модули PSM-30i на уровне компонентов, заменяя конденсаторы, вентиляторы и другие возрастные детали.Ремонтированные модули, испытанные на живых системах FANUC, обеспечивают экономически эффективную альтернативу новым модулямУбедитесь, что реставраторы тестируют на фактическом оборудовании FANUC, а не только на столовых источниках питания.
