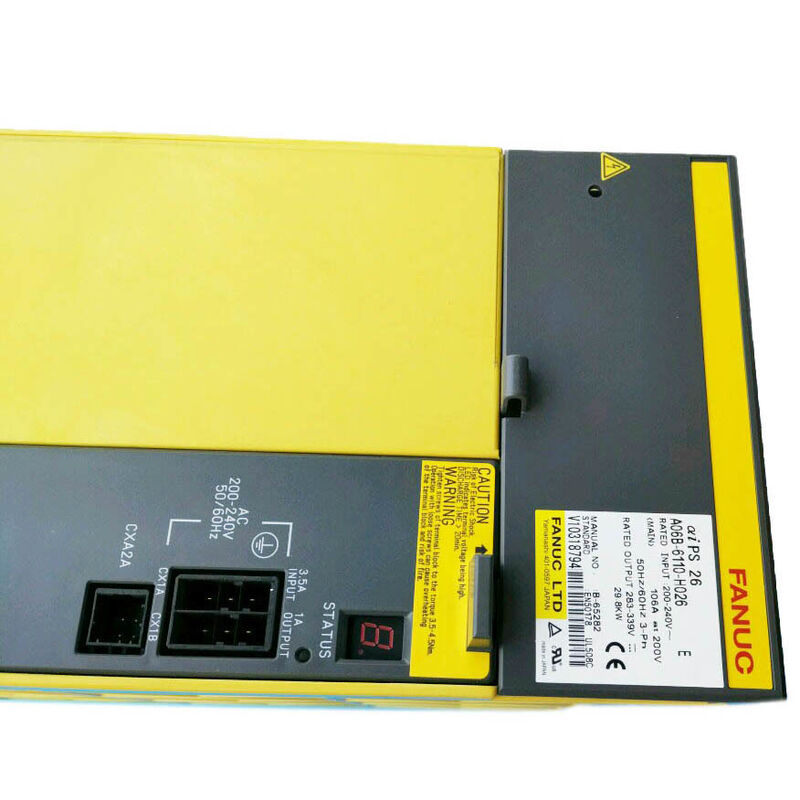

Модуль питания A06B-6110-H026 AO6B-611O-HO26 A06B6110H026

Fanuc A06B-6110-H026 ∙ Альфа и PSM-26i ∙ Продолжительность службы, замена вентилятора, диагностика тревоги и переход от H026 к H140

Обзор

ВFanuc A06B-6110-H026PSM-26i

Модуль вступил в эксплуатацию как часть первой генерации системы привода Fanuc Alpha I, обеспечивающей надежную производительность на протяжении всего срока службы тысячи установок.и теперь обычно встречается техническими инженерами, работающими с оборудованием, которое работает непрерывно с середины 2000-х годов..

В этом возрасте операционный вопрос не в том, правильно ли PSM-26i специфицирована для машины, когда машина была построена.

Вопрос заключается в том, где находится модуль в течение его срока службы, какие компоненты приближаются к концу полезного срока службы и как разумно планировать возможную неисправность.

В этой статье рассматривается PSM-26i с этой точки зрения: планирование технического обслуживания, интерпретация сигналов тревоги и решение между ремонтом, заменой и модернизацией на A06B-6140-H026 второго поколения.

Основные характеристики

Популяция фанатов ∙ Две единицы, два приоритета замены

PSM-26i имеет два вентилятора с различными тепловыми функциями и слегка различными последствиями отказа.

A90L-0001-0441#39 (внутренний вентилятор)Внутри корпуса модуля циркулирует воздух через ПКБ управления и связанную с ним электронику.

Подшипник в этом вентиляторе работает непрерывно всякий раз, когда машина работает на машине, работающей в две или три смены,Это 17-24 часа в день на протяжении всего срока службы машины.Износ подшипников накапливается.

Вентилятор, работающий с 2005 года на трехсменной машине, накопил более 100 000 часов вращения подшипника.Подшипники вентиляторов на этом уровне службы статистически опоздали на замену независимо от того, появился ли еще AL-2..

A90L-0001-0509 (внешний вентилятор теплоотвода)перемещает воздух через внешние плавники теплоотвода, где энерготранзисторы рассеивают тепло.

Неисправность этого вентилятора имеет более быстрые последствия, чем внутренний вентилятор, потому что он напрямую ограничивает тепловой путь транзистора без него температура соединения мощности IGBT поднимается под нагрузкой,и AL-3 (перегрев теплоотвода) происходит в течение нескольких минут при номинальной мощности.

Оба вентилятора имеют запасные части, доступны отдельно и могут быть заменены без замены модуля.

На любом PSM-26i в машине, которая работает с эпохи производства H026 (середина 2000-х до конца 2000-х годов) без документальной замены вентилятора,оба вентилятора являются кандидатами на активную замену во время запланированной остановки технического обслуживания.

Сигнализация AL-1 на PSM-26i не является общим перетоком

AL-1 на PSM-26i означает, что главный энергомодуль (IPM) обнаружил состояние неисправности.или теплового перенапряжения на уровне транзистораПрежде чем диагностировать AL-1 как неудачную IPM, проработайте причины окружающей среды и нагрузки:

Была ли машина недавно перемещена, вибрировала или имела проблемы с качеством поставки?

Отсутствие связей на входных терминалах или шинере может создавать временные события тока, которые достигают IPM без ошибки самого модуля.Все модули SVM и SPM в хорошем состоянии?

Неисправный транзистор усилителя, вызывающий чрезмерный ток из шины, будет представлен как AL-1 на PSM-26i.Отключение модулей SVM/SPM от шины по одному за раз, наблюдая за тем, очищается ли AL-1, изолирует ошибку на стороне нагрузки.

Если AL-1 сохраняется при полной разгрузке шины и подтвержденном хорошем питании, IPM на карте питания, вероятно, не работает или повреждена, и модуль требует замены или ремонта карты.

AL-5

AL-5 на PSM-26i указывает, что конденсаторы постоянного тока не достигли порога рабочего напряжения в ожидаемое время предварительной зарядки после включения.

На более новом модуле AL-5 является редкостью. На модуле с пятнадцатилетним или более годом службы он становится реалистичным событием технического обслуживания по двум причинам.

Во-первых, предварительное зарядное сопротивление - компонент, ограничивающий ток, который контролирует всплеск в конденсаторы автобуса при запуске - может изменять значение сопротивления с возрастом и тепловым циклом.

Если его сопротивление значительно увеличилось по сравнению с номинальным, скорость предварительной зарядки замедляется и может не достичь порога до истечения таймера.

Во-вторых, сами конденсаторы фильтровальных автобусов накапливают эквивалентное серийное сопротивление (ESR) в течение многих лет работы при повышенной температуре.

Повышенный ESR влияет на скорость принятия заряда конденсатора и может продлить время предварительного зарядки за пределы порога.

Consistent AL-5 at every power-on in an aging PSM-26i is a signal that the module's pre-charge circuit components require attention — either specialist bench evaluation or whole-unit exchange with a refurbished module that has had its capacitors and pre-charge components inspected or replaced as part of the refurbishment.

Улучшение от H026 к H140 Когда двигаться, когда оставаться

A06B-6140-H026 является эквивалентом второго поколения: те же 29,8 кВт, те же 106 А при 200 В, те же 283 ‰ 339 В постоянной шины, та же совместимость усилителя в нижнем направлении.Это прямая замена без изменений параметров.Внутренние различия в конструкции заключаются в выборе компонентов и архитектуре платы, обновленной для устранения известных моделей износа в серии A06B-6110.

Практический вопрос - время.

Если PSM-26i никогда не обслуживался, приближается к двадцати годам службы, и его вентиляторы не были заменены, тревога AL-2 или AL-A является разумным ожиданием в ближайшей перспективе.

Планируемое решение об замене модуля на A06B-6140-H026 в течение следующего запланированного периода технического обслуживания, до непланированного отказа,имеет иной профиль времени простоя и затрат, чем экстренный обмен, вызванный неожиданной остановкой производства.

Для машин, где PSM-26i все еще работает надежно и находится на разумном расстоянии от последнего обслуживания вентилятора,Продолжение работы с H026 и планирование обмена на следующем подтвержденном неисправности в равной степени валидно..

Решение - это планирование по поводу критичности производства машины и разницы в стоимости между запланированным и незапланированным временем простоя.

Частые вопросы

Вопрос 1: Как A06B-6110-H026, так и A06B-6140-H026 доступны на вторичном рынке.

Каждый из модулей будет функционировать правильно как замена, они электрически и механически эквивалентны в машине.A06B-6140-H026 является дизайном текущего поколения и представляет собой последний пересмотр платы для этого класса мощности.

Для машины, которая будет работать еще пять-десять лет, A06B-6140-H026 является, пожалуй, перспективным выбором.гарантированный A06B-6110-H026 обмен доступен по более низкой ценеВыбор состоит не в функциональности, а в ожидаемой продолжительности службы и экономичности.

Вопрос 2: Схема обнаружения утечек в PSM-26i генерирует сигнализацию до того, как произойдет полный отказ на земле.

Любая подтвержденная сигнализация о обнаружении утечки требует расследования, а не подтверждения и продолжения.Схема обнаруживает ток, поступающий в PE, который не должен присутствовать путь, который указывает на разрушение изоляции в обмотках двигателя или выходном кабелеЭто не внутренняя ошибка ПСМ.

Прогрессирующий характер сбоя изоляции означает, что двигатель, который генерирует небольшую сигнализацию о утечке сегодня, может развить полную ошибку намотки на землю в течение нескольких недель или месяцев.Испытание сопротивления изоляции (испытание Меггера) подключенного двигателя и выходных кабелей во время сигнализации о утечке определяет, какой двигатель или кабель является источником.

Действие на стадии обнаружения утечки до полной неисправности намотки избегает более высоких затрат на ремонт и более длительного времени простоя отключенной схемы, связанного с полной неисправностью на земле.

Вопрос 3: После включения PSM-26i, сколько времени требуется для предварительной зарядки, прежде чем будет доступна шина постоянного тока?

На правильно работающем PSM-26i предварительная зарядка обычно завершается примерно через три-пять секунд после подачи питания на модуль.

Светодиод или дисплей передней панели переходят из состояния предварительной зарядки в нормальное рабочее указание, когда напряжение шины достигает своего рабочего диапазона.

Если последовательность завершится в этом окне, AL-5 не появится.

Если определенное включение требует заметно большего времени, чем ожидалось, прежде чем нормальное указание появится даже без запуска AL-5 компоненты предварительной зарядки следует контролировать,поскольку граничная производительность часто предшествует возможной ошибке AL-5.

Вопрос 4: Можно ли управлять A06B-6110-H026 только с одним из двух работающих вентиляторов?

Работа с одним из вентиляторов не поддерживается и не должна рассматриваться как временное решение.Оба вентилятора необходимы для поддержания модуля безопасной температуры компонента при номинальной мощности.

The module will continue to operate after AL-2 or AL-A appears — the alarm does not immediately shut the module down in all configurations — but thermal margins are reduced and the timeline to AL-3 (heatsink over-temperature shutdown) or control board damage depends entirely on ambient conditions and actual load.

Замена вентилятора - правильный ответ на любую тревогу.

Вопрос 5: Нормально ли, чтобы PSM-26i производил какой-либо звуковой шум во время работы, и когда шум указывает на проблему?

Правильно работающий PSM-26i производит постоянный, умеренно частотный шум воздушного потока от своих двух вентиляторов и может производить слабый шум переключения от активной передней стадии IGBT.

Неожиданное изменение тона вентилятора, более низкий звук, шероховатость или прерывистые вибрации являются ранним предупреждением об износ подшипника и должны рассматриваться как предшественник AL-2 или AL-A.

Новый, более резкий гул или зум от корпуса модуля, который не присутствовал ранее, может указывать на механический резонанс от свободного компонента, конденсатора в бедствии,или аномальное электрическое состояние в цепи автобуса.

Любой необычный новый шум в PSM-26i требует расследования, а не увольнения.
