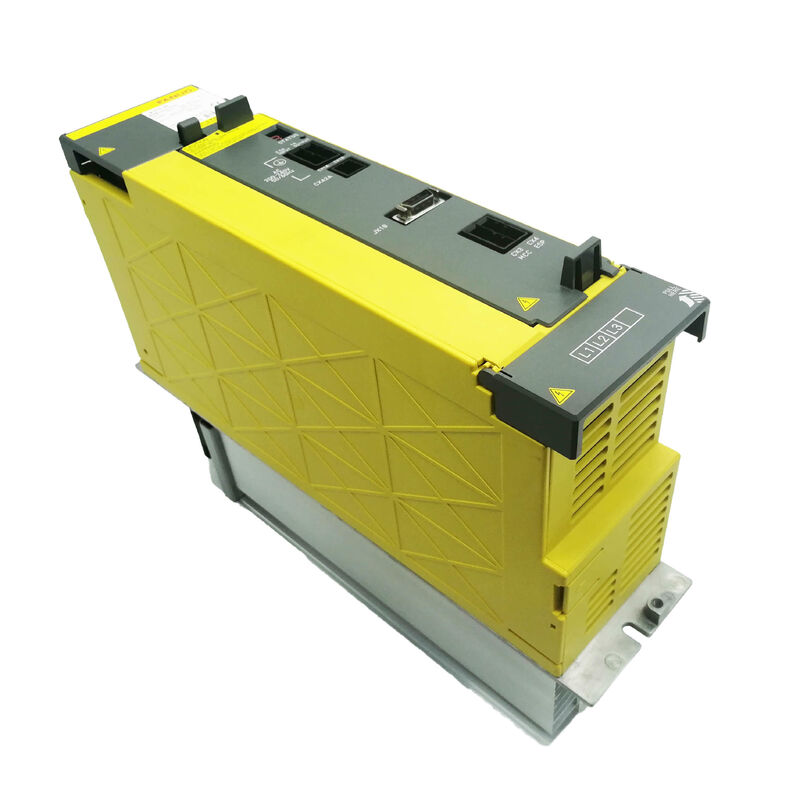

Сервоусилитель FANUC A06B-6110-H015
A06B-6110-H015 — известный в документации FANUC как PSM-15i — является модулем питания серии FANUC Alpha i класса 200 В мощностью 17,5 кВт. Он занимает центральное и незаменимое место в любом шкафу управления серии αi: без него не движется ни одна сервоось, не вращается ни один шпиндель. Поиск проверенного, протестированного блока — самый быстрый путь к возобновлению производства при выходе этого модуля из строя.
Функция PSM: что делает этот модуль на самом деле
Архитектура приводов FANUC серии Alpha i разделяет функцию преобразования переменного тока в постоянный от функции управления двигателем. Модули сервоусилителей (SVM) и модули шпиндельных усилителей (SPM) не преобразуют переменный ток напрямую — они получают высоковольтную шину постоянного тока, которую PSM создает и поддерживает. A06B-6110-H015 принимает трехфазное переменное напряжение 200-240 В от входного автоматического выключателя станка, преобразует его в регулируемую шину постоянного тока 283-339 В, и распределяет эту шину по всем модулям усилителей, подключенным ниже по цепочке привода.
Все, что движется на станке — все оси подачи и шпиндель — получает питание двигателя через единую шину постоянного тока, которую обеспечивает PSM-15i. Выход из строя PSM мгновенно останавливает всю систему движения.
Технические характеристики
| Номер детали |
A06B-6110-H015 |
| Обозначение модели |
PSM-15i / αiPS-15 |
| Серия |
FANUC Alpha i (αi) — 6110 Первое поколение |
| Тип модуля |
Модуль питания AC/DC с рекуперацией энергии |
| Входное напряжение |
200-240 В переменного тока, 3 фазы |
| Входная частота |
50/60 Гц |
| Входной ток |
63 А |
| Выходное напряжение (шина постоянного тока) |
283-339 В постоянного тока |
| Номинальная выходная мощность |
17,5 кВт |
| Охлаждение |
Встроенный вентилятор охлаждения |
| Размеры |
200 * 300 * 280 мм |
| Вес |
Прибл. 5,2 кг (11,42 фунта) |
| Рабочая температура |
0-40 °C |
| Влажность |
5-95% (без конденсации) |
| Номер детали преемника |
A06B-6140-H015 |
| Производитель |
FANUC Corporation, Япония |
Рекуперация энергии — встроенная, не опциональная
Одной из отличительных особенностей серии αi PS — и PSM-15i в частности — является его способность к рекуперации энергии. Когда ось сервопривода или шпиндельный двигатель замедляется, он действует как генератор. Более старые системы приводов справлялись с этой регенерированной энергией, рассеивая ее через резисторные банки, создавая тепло, которое приходилось отводить, и добавляя компонент износа в шкаф управления.
A06B-6110-H015 направляет регенерированную энергию обратно в линию электропитания переменного тока. Тепловая нагрузка на шкаф управления снижается, резисторный банк исключается как точка отказа, а на станках с частыми циклами высоконагруженного замедления — например, торможение шпинделя на обрабатывающих центрах — экономия энергии в течение производственного цикла является значительной. Это стандартная функция всех модулей серии αi PS, а не дополнительная опция.
Справочник по аварийным сигналам PSM-15i
A06B-6110-H015 выполняет непрерывную самодиагностику и отображает неисправности с помощью одноразрядного светодиодного дисплея на передней панели модуля. Когда светодиод ALM загорается красным, следующий код аварийного сигнала указывает на конкретное условие неисправности:
| Аварийный сигнал |
Состояние |
| AL-1 |
Обнаружено неисправное состояние IPM (модуля основной мощности) |
| AL-2 |
Остановлен внутренний вентилятор охлаждения |
| AL-3 |
Аномально высокая температура радиатора |
| AL-4 |
Падение напряжения на шине постоянного тока |
| AL-5 |
Основной конденсатор не зарядился в установленное время |
| AL-6 |
Неисправность входного источника питания |
| AL-7 |
Перенапряжение на шине постоянного тока |
| AL-A |
Остановлен внешний вентилятор радиатора |
| AL-E |
Неисправность входного источника питания — обнаружена разомкнутая фаза |
Для модулей класса PSM-5.5i до PSM-15i, AL-1 конкретно указывает на неисправное состояние внутреннего силового модуля (IPM). Возможные причины включают падение напряжения питания управления внутри самого IPM или дисбаланс напряжения питания по трем фазам. Оба должны быть проверены перед списанием модуля.
AL-4 и AL-5 являются наиболее часто встречающимися аварийными сигналами в старых PSM и обычно связаны с деградацией электролитических конденсаторов в секции шины постоянного тока — предсказуемый режим отказа на исчерпание ресурса в модулях первого поколения серии 6110 со значительным количеством часов эксплуатации.
Где используется PSM-15i
Выходная мощность 17,5 кВт и класс 200 В позиционируют A06B-6110-H015 в шкафах управления станков с ЧПУ FANUC малого и среднего размера — как правило, с 2-4 осями подачи и одним шпинделем, где суммарное потребление серво- и шпиндельных двигателей не превышает 17,5 кВт. Это включает:
- Токарные обрабатывающие центры с ЧПУ — 2-осевые токарные станки с ЧПУ и токарные центры с одним шпинделем и приводами подачи X/Z, распространенные в механических цехах и на линиях массового производства с системами управления FANUC 0i или 21i
- Вертикальные обрабатывающие центры — небольшие 3-осевые VMC, особенно азиатского производства в классе перемещений 400-600 мм, работающие под управлением FANUC 0i-C, 0i-D или 0i-F с системой приводов серии αi
- Электроэрозионные станки проволочного типа — проволочные электроэрозионные станки FANUC с ЧПУ, где потребность в мощности сервопривода умеренная, а компактный форм-фактор PSM хорошо подходит для компоновки шкафа станка
- Промышленные роботы FANUC — отдельные модели промышленных роботов FANUC, использующие сервоприводы серии αi и требующие выделенного модуля питания в шкафу контроллера
Совместимые поколения ЧПУ включают FANUC 0i (все серии), 16i, 18i, 21i, 30i, 31i и 32i — охватывая практически весь спектр платформ ЧПУ FANUC, которые использовали архитектуру приводов серии αi с момента ее появления до текущего производства.
Первое поколение 6110 против второго поколения 6140
A06B-6110-H015 относится к первому поколению модулей αi PS серии 6110 от FANUC. Его прямой преемник — A06B-6140-H015, устройство второго поколения с обновленной печатной платой и ревизией платы проводки. Оба поколения занимают один и тот же форм-фактор PSM-15i и имеют совместимые механические крепления и электрические интерфейсы, что делает A06B-6140-H015 жизнеспособной заменой в полевых условиях, когда оригинальный блок 6110 больше не доступен.
Для сценариев обслуживания, когда документация станка указывает на серию 6110 или требуется идентичная замена блок-в-блок, A06B-6110-H015 остается правильным номером детали для поиска.
Соображения по техническому обслуживанию
PSM-15i является компонентом с единой точкой отказа в любом станке, где он установлен. Деградированного режима работы нет — вышедший из строя PSM означает нулевую выходную мощность станка до восстановления модуля. Это делает его одним из наиболее приоритетных элементов в любом списке запасных частей FANUC серии αi, особенно в производственных условиях, где время простоя станка имеет прямые затраты.
Основные механизмы отказа из-за старения в PSM первого поколения серии 6110 предсказуемы: деградация электролитических конденсаторов в секции шины постоянного тока (обычно проявляется как AL-4, AL-5) и окончание срока службы вентилятора охлаждения (AL-2, AL-A). На модулях с большим накопленным количеством часов работы оба элемента стоит устранить проактивно, прежде чем они вызовут незапланированную остановку.
Часто задаваемые вопросы
В1: Какова номинальная выходная мощность A06B-6110-H015 — 15 кВт или 17,5 кВт?
Обозначение модели FANUC "PSM-15i" отражает его номинальную непрерывную выходную мощность 15 кВт в соответствии с соглашением об именовании αi PS. Фактическая указанная выходная мощность, приведенная в документации системы привода и подтвержденная несколькими техническими источниками, составляет 17,5 кВт — что соответствует тому, как FANUC применяет небольшой запас в физической конструкции сверх номинального значения модели. Для целей расчета размера системы используйте 17,5 кВт как подтвержденную цифру.
В2: Какова прямая замена для A06B-6110-H015?
Назначенный FANUC преемник — A06B-6140-H015, PSM-15i второго поколения с обновленной ревизией печатной платы. Он имеет те же крепления, электрические соединения и выходные характеристики, что и блок серии 6110, что делает его заменой по форме, посадке и функциональности в полевых условиях.
В3: Какие станки и системы управления FANUC используют этот модуль питания?
A06B-6110-H015 используется в системах приводов серии αi класса 200 В в сочетании с системами ЧПУ FANUC 0i, 16i, 18i, 21i, 30i, 31i и 32i. Он наиболее часто встречается в компактных обрабатывающих центрах, токарных обрабатывающих центрах с ЧПУ и электроэрозионных станках проволочного типа, где суммарное потребление мощности сервопривода и шпинделя находится в пределах номинальной выходной мощности 17,5 кВт.
В4: На нашем станке PSM-15i показывает AL-5. Что это значит и что следует проверить?
AL-5 указывает на то, что основной банк конденсаторов не зарядился до нужного напряжения в установленное время при включении. Во-первых, убедитесь, что все три входные фазы присутствуют и сбалансированы при правильном напряжении (AL-E и проблемы с питанием могут вызывать схожие симптомы). Если входное питание подтверждено как исправное, AL-5 в старом модуле обычно указывает на деградацию электролитических конденсаторов в секции шины постоянного тока — распространенный отказ из-за износа в модулях первого поколения серии 6110. Правильным курсом действий является ремонт на уровне компонентов или замена модуля.
В5: Можно ли отремонтировать этот модуль вместо замены?
Да — A06B-6110-H015 широко поддерживается специализированными ремонтными предприятиями FANUC, которые восстанавливают эти модули на компонентном уровне, заменяя конденсаторы, вентиляторы охлаждения и другие детали с ограниченным сроком службы, и тестируют блок под нагрузкой на реальном оборудовании FANUC перед возвратом. Для снятого с производства модуля первого поколения с ограниченным предложением новых устройств правильно восстановленный и протестированный под нагрузкой блок часто является наиболее практичным и экономически эффективным решением.
